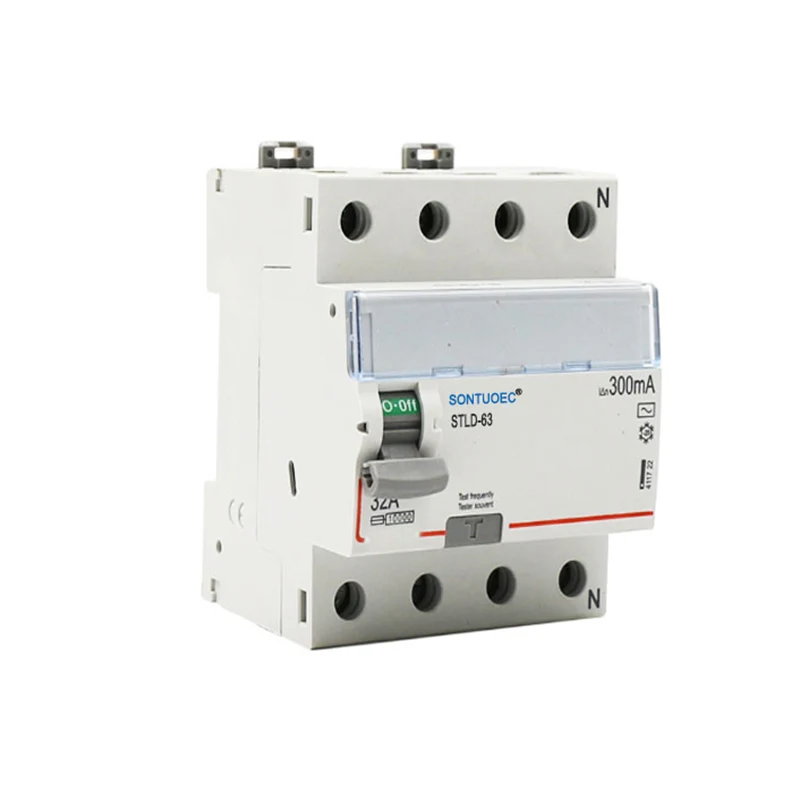

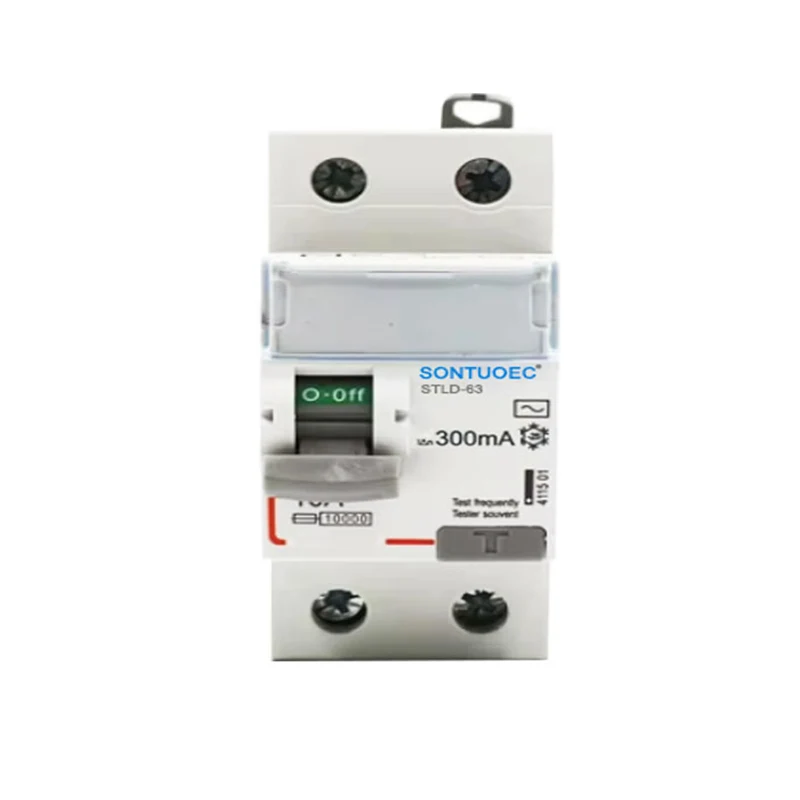

2P 63A/30MA Tipo de AC RCD

El principio operativo del tipo RCD de 2p 63a/30MA RCD se basa en el transformador de corriente residual. Cuando se produce una corriente desequilibrada (es decir, fuga) en un sistema eléctrico, el transformador de corriente residual detecta esta corriente desequilibrada y genera un flujo magnético proporcional a la corriente de fuga. Este flujo magnético desencadena el mecanismo de liberación interna del RCD, lo que hace que el RCD corte rápidamente la fuente de alimentación.

Enviar Consulta

Descripción del Producto

Modelo:	Tipo electromagnético; Tipo electrónico
ESTÁNDAR	IEC 61008-1
Características de la corriente residual:	Y y
Polo no.:	2p, 4p
Corriente nominal:	16a, 25a, 32a, 40a, 63a;
Voltaje nominal:	230/400V AC
Frecuencia nominal:	50/60Hz
Corriente de operación residual nominal IΔN:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Corriente residual no operadora nominal I ΔNO:	≤0.5iΔn
Corriente de cortocircuito condicional con calificación Inc:	6000A
Cortocircuito residual condicional nominal IΔC actual:	6000A
Duración de disparo:	Disparo instantáneo ≤0.1sec
Rango de corriente de disparo residual:	0.5iΔn ~ iΔn
Resistencia electromecánica:	4000 ciclos
Torque de fijación:	2.0 nm
Terminal de conexión:	Tornillo Terminal Pilar Terminal con abrazadera

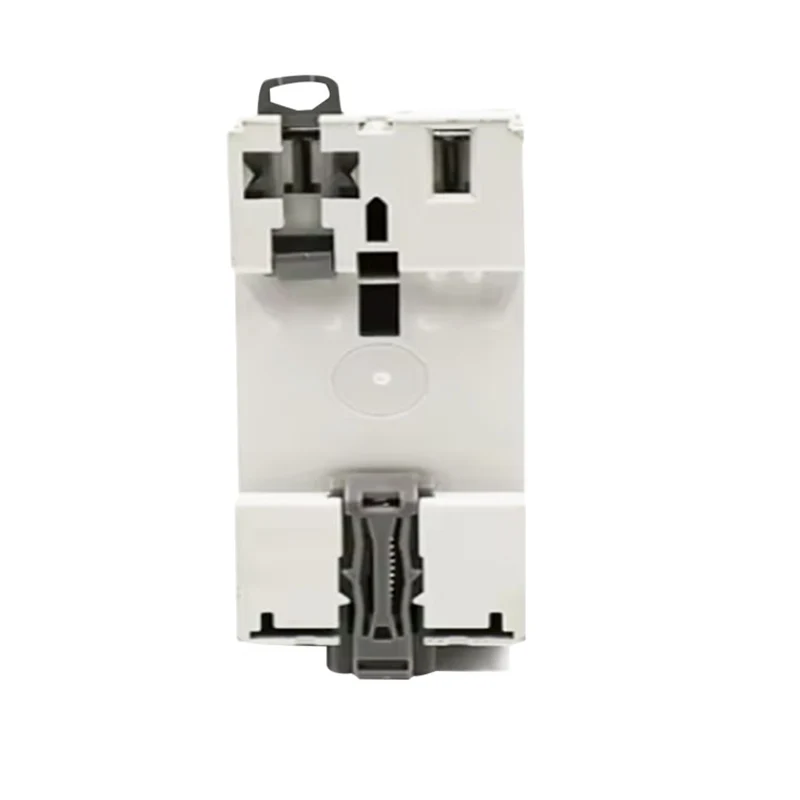

Instalación:	Montaje de riel DIN de 35 mm

Concepto básico

 2p: indica que este RCD (dispositivo de corriente residual) es un interruptor bipolar, es decir, puede controlar el encendido de dos líneas al mismo tiempo. Este diseño generalmente se usa donde tanto la fase como las líneas cero deben cortarse al mismo tiempo para asegurarse de que el circuito se pueda cortar por completo en caso de fugas o falla, evitando accidentes de seguridad como electrocución o incendios eléctricos.

 63a: indica que el RCD tiene una clasificación de 63 amperios. La corriente nominal es el valor de corriente máximo que el RCD puede transportar continuamente sin causar sobrecalentamiento o daño. En aplicaciones prácticas, la corriente nominal apropiada debe seleccionarse de acuerdo con la carga del sistema eléctrico.

 30MA: indica que la corriente de acción de fuga de este RCD es de 30 mA. La corriente de acción de fuga es el valor de corriente mínimo en el que el RCD detecta la corriente de fuga y desencadena una acción. Cuando la corriente de fuga en el sistema eléctrico excede este valor, el RCD cortará rápidamente la fuente de alimentación para proteger la seguridad personal y evitar accidentes como incendios eléctricos.

 RCD: el dispositivo de corriente residual es un dispositivo de seguridad eléctrica utilizado para detectar la corriente residual (es decir, corriente de fuga) en un sistema eléctrico y cortar la fuente de alimentación. Se utiliza ampliamente en varios sistemas eléctricos de bajo voltaje para proporcionar una protección integral para equipos eléctricos y personal.

 Tipo de CA: indica que este RCD es adecuado para los sistemas de corriente alterna (CA). La corriente alterna (AC) es una forma común de transmitir electricidad y se caracteriza por cambios periódicos en la dirección del voltaje y la corriente en comparación con la corriente continua (DC). Por lo tanto, al seleccionar un RCD, el modelo apropiado debe elegirse en función del tipo de sistema eléctrico (CA o DC).

1. Provide la protección contra la falla de la tierra/corriente de fuga y la función del aislamiento

2. Capacidad actual de resistencia de cortocircuito de cortocircuito

3. Conexión de la terminal y la conexión de la barra de colas de Terminal y PIN

4. Equipado con terminales de conexión protegidos con los dedos

5. Desconecte el circuito automáticamente cuando ocurra la falla de la tierra/la corriente de fuga y supera la sensibilidad nominal

6. Independiente de la fuente de alimentación y el voltaje de línea, y libre de interferencia externa, fluctuación de voltaje. ---------- Big Size Ciernting (cable de conexión de 35 mm)

2P 63A/30mA RCD AC Type
