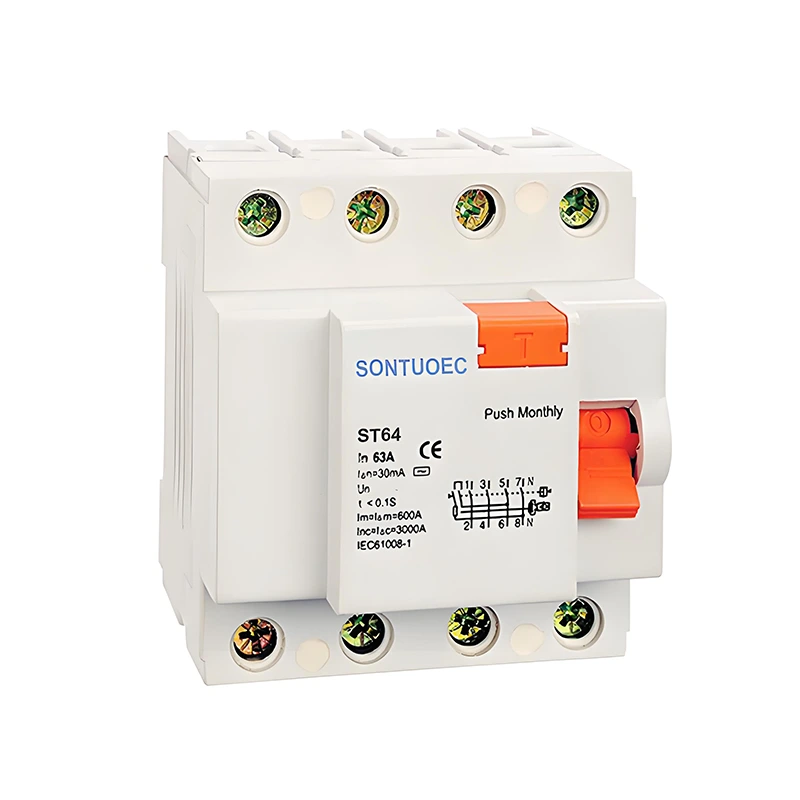

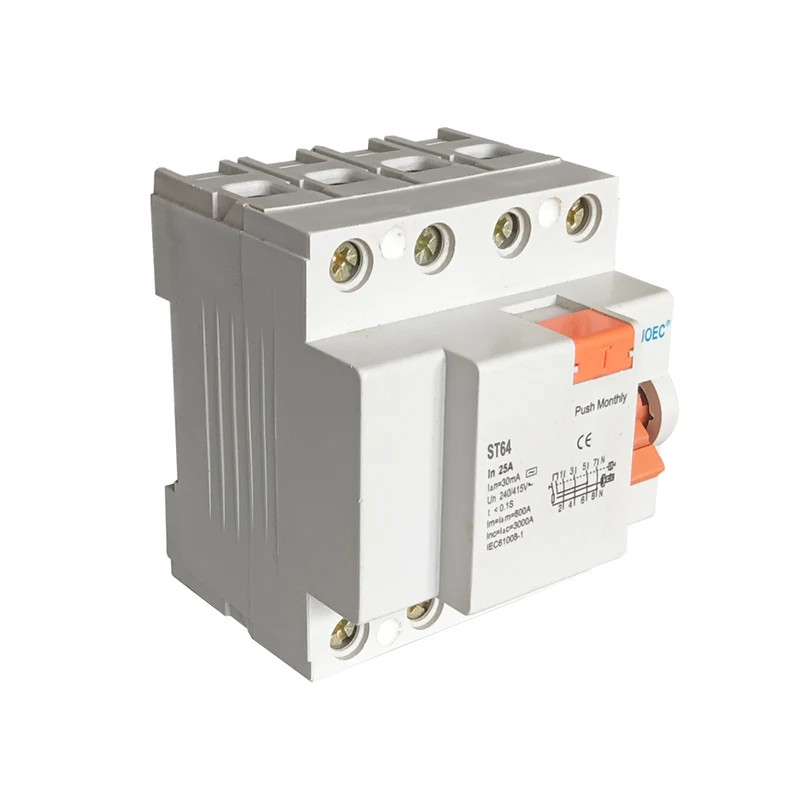

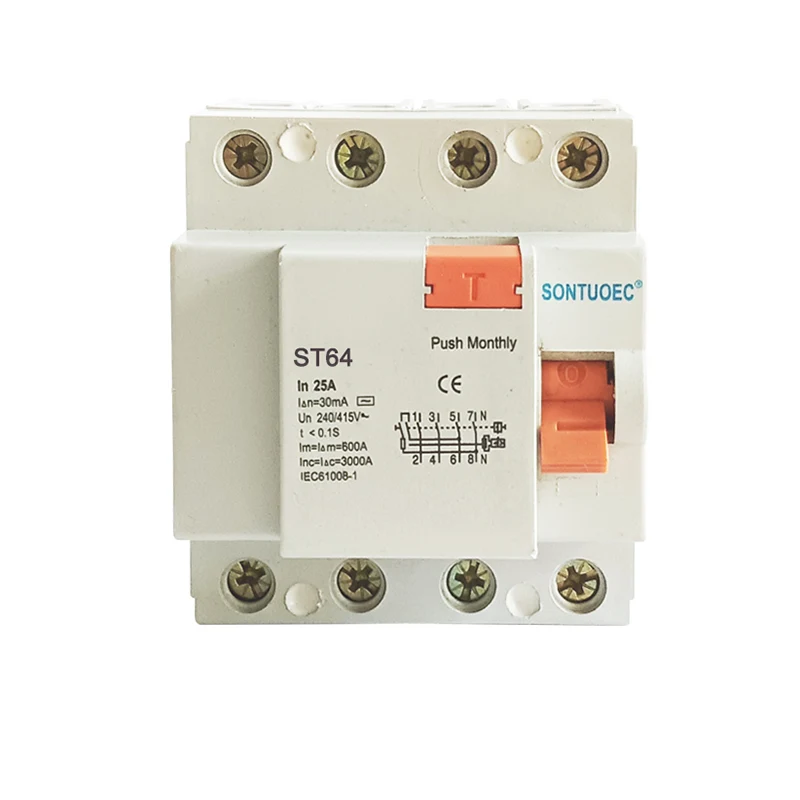

Circuito de corriente residual 4P 63A /30MA

4P 63A /30MA Circuito de corriente residual es un interruptor de circuito de corriente residual con cuatro polos (P), que tiene una corriente nominal de 63A y una corriente de acción residual (es decir, corriente de acción de fuga) de 30 mA.

Modelo:ST60

Enviar Consulta

Descripción del Producto

ESTÁNDAR:	IEC 61008-1
Modelo:	ST60
Características de la corriente residual:	Y y
Polo no.:	2p, 4p
Corriente nominal:	16a, 25a, 32a, 40a, 63a;
Voltaje nominal:	230/400V AC
Frecuencia nominal:	50/60Hz
Corriente de operación residual nominal IΔN:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Corriente residual no operadora nominal I ΔNO:	≤0.5iΔn
Corriente de cortocircuito condicional con calificación Inc:	6000A
Cortocircuito residual condicional nominal IΔC actual:	6000A
Duración de disparo:	Disparo instantáneo ≤0.1sec
Rango de corriente de disparo residual:	0.5iΔn ~ iΔn
Resistencia electromecánica:	4000 ciclos
Torque de fijación:	2.0 nm
Terminal de conexión:	Tornillo Terminal Pilar Terminal con abrazadera

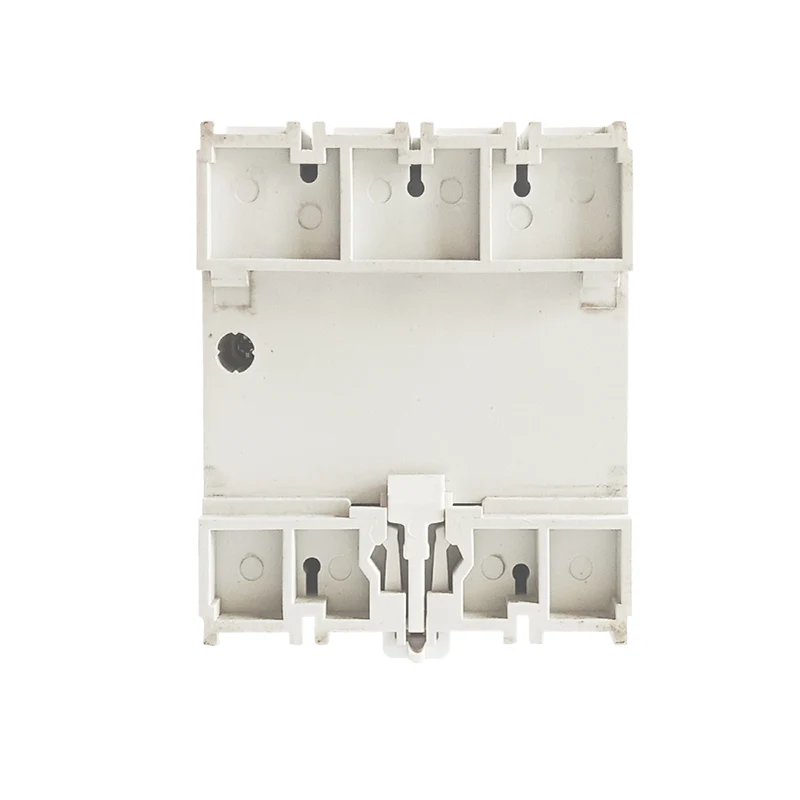

Instalación:	Montaje de riel DIN de 35 mm

Principio de operación

El principio de funcionamiento del interruptor de circuito de corriente residual 4P 63A /30MA se basa en el principio de inducción electromagnética. Cuando la corriente residual en el circuito excede el valor establecido, se generará un flujo magnético proporcional a la corriente residual, y este flujo impulsará el mecanismo de liberación para que actúe, lo que hace que el disyuntor corte el circuito rápidamente. Al mismo tiempo, RCCB también tiene una función de protección contra la sobrecarga y cortocircuito, cuando la corriente en el circuito excede el valor nominal, también desencadena la acción del mecanismo de eliminación.

Características principales

Diseño de cuatro polos: 4p significa que el interruptor de circuito tiene cuatro terminales, generalmente usados en circuitos trifásicos de cuatro hilos o monofásicos de tres hilos, capaces de cortar todas las corrientes de fase y cero (o neutral) al mismo tiempo.

Corriente de alta nominación: la corriente nominal 63A hace que el interruptor de circuito sea capaz de transportar cargas más grandes, adecuada para la protección de equipos eléctricos de alta potencia.

Detección de fuga sensible: la configuración de corriente de acción residual de 30 mA es muy baja, lo que puede detectar rápidamente una pequeña fuga en el circuito y cortar el circuito a tiempo para garantizar la seguridad del personal y el equipo.

Seguro y confiable: RCCB adopta un mecanismo de liberación avanzado y materiales de contacto con excelentes propiedades eléctricas y mecánicas, lo que puede garantizar el corte oportuno del circuito en caso de fallas como sobrecarga, cortocircuito y fuga para evitar accidentes.

Escenario de la aplicación

4P 25A/30MA RCCB se usa ampliamente en una variedad de situaciones que requieren protección eléctrica, como:

Edificios residenciales y comerciales: utilizado para proteger los equipos eléctricos y la seguridad personal, evitando los accidentes de descarga eléctrica y los incendios eléctricos.

Líneas de producción industrial: se utiliza para proteger equipos eléctricos como motores, transformadores y otros equipos eléctricos de la operación normal, evitando el daño y el apagado del equipo debido a fugas, sobrecarga y otras razones.

Instalaciones públicas: como hospitales, escuelas, bibliotecas y otros lugares, utilizados para garantizar la operación segura de los equipos eléctricos y el uso seguro de la electricidad por parte del personal.

4P 63A /30mA Residual Current Circuit Breaker
