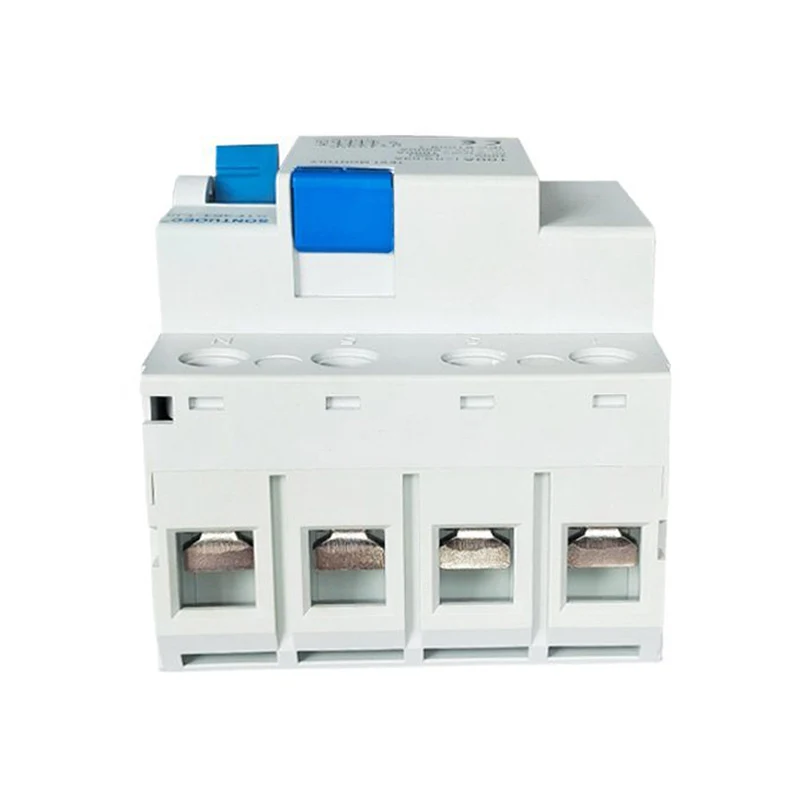

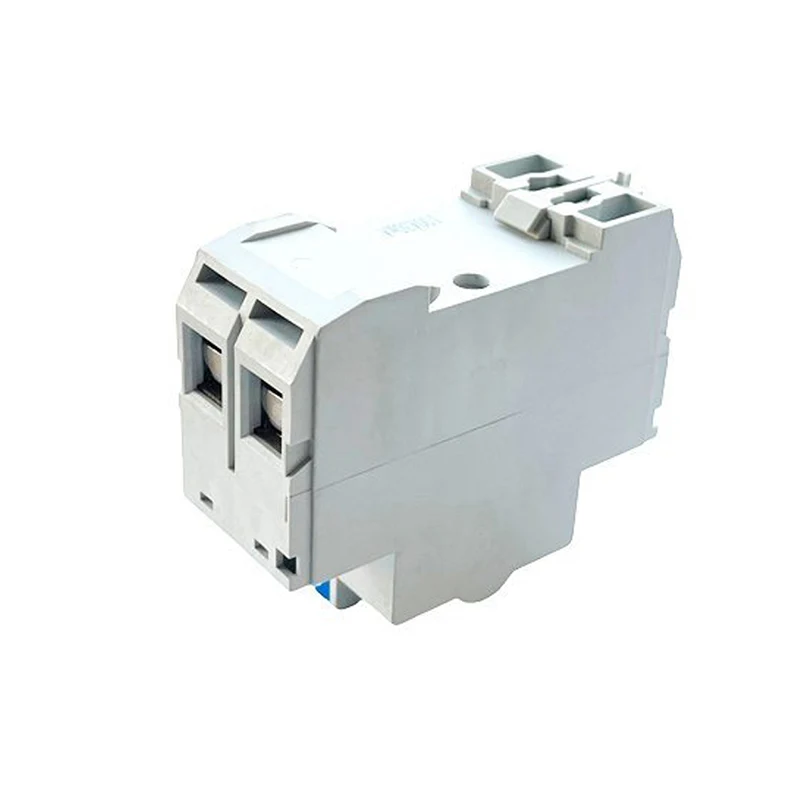

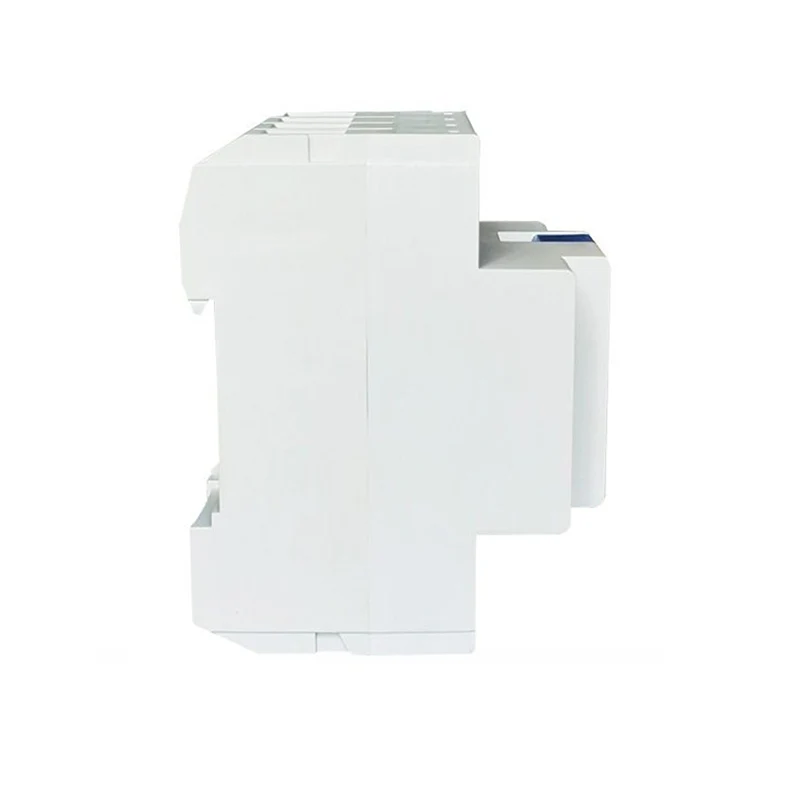

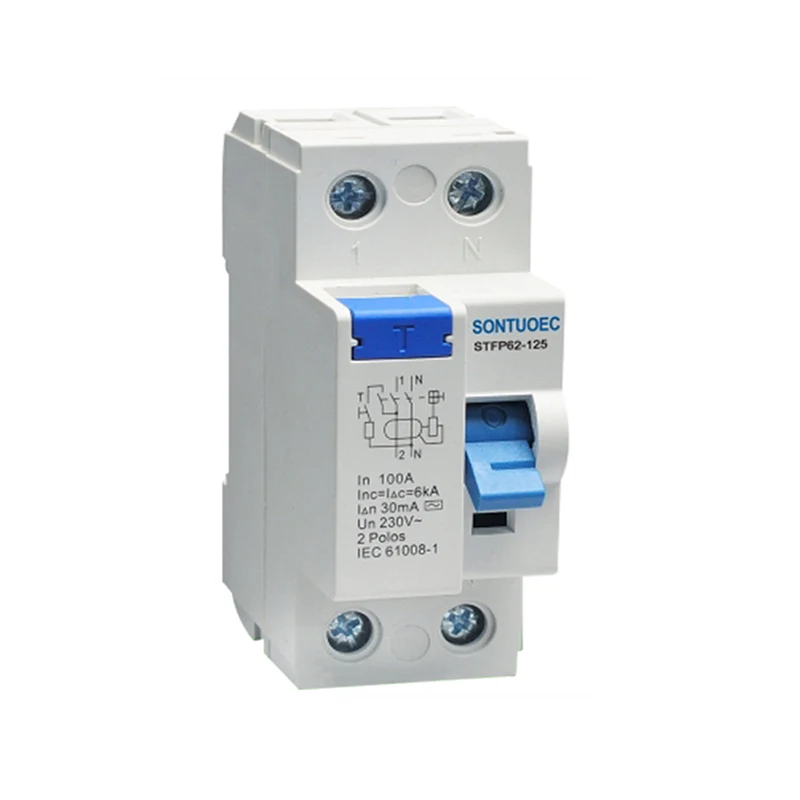

Electronic Magnetic A Tipo RCCB 125A/30MA

Magnético electrónico A Tipo RCCB 125A/30MA puede detectar corrientes residuales en circuitos debido a fugas, cortocircuitos o fallas a tierra y cortar automáticamente los circuitos cuando la corriente excede un umbral preestablecido, protegiendo así la seguridad del personal y el equipo. Su principio de trabajo se basa en el principio de inducción electromagnética, cuando la corriente residual pasa a través del transformador, se generará el flujo magnético correspondiente, lo que a su vez desencadena el circuito electrónico para llevar a cabo el procesamiento de señal y, en última instancia, controla la acción del mecanismo de liberación.

Modelo:STFP360-125

Enviar Consulta

Descripción del Producto

Modelo:	STFP360-125
ESTÁNDAR:	IEC 61008-1
Características de la corriente residual:	Y y
Polo no.:	2p, 4p
Corriente nominal:	16a, 25a, 32a, 40a, 63,80,100,125A
Voltaje nominal:	230/400V AC
Frecuencia nominal:	50/60Hz
Corriente de operación residual nominal IΔN:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Corriente residual no operadora nominal I ΔNO:	≤0.5iΔn
Corriente de cortocircuito condicional con calificación Inc:	6000A
Cortocircuito residual condicional nominal IΔC actual:	6000A
Duración de disparo:	Disparo instantáneo ≤0.1sec
Rango de corriente de disparo residual:	0.5iΔn ~ iΔn
Resistencia electromecánica:	4000 ciclos
Torque de fijación:	2.0 nm
Terminal de conexión:	Tornillo Terminal Pilar Terminal con abrazadera
Instalación:	Montaje de riel DIN de 35 mm

Características principales

Alta sensibilidad y respuesta rápida: los RCCB electromagnéticos pueden detectar pequeñas corrientes residuales, generalmente menos de 30 mA (valor exacto según las especificaciones del producto) y cortar rápidamente el circuito en unos pocos milisegundos, evitando efectivamente los accidentes de descarga eléctrica.

Protección electromagnética: en comparación con los RCCB puramente electrónicos, los RCCB electromagnéticos combinan el principio de inducción electromagnética, que tiene una mayor confiabilidad y estabilidad y puede funcionar normalmente en varios entornos hostiles.

Multifuncionalidad: algunos RCCB electromagnéticos también tienen una sobrecarga, cortocircuito y otras funciones de protección, que pueden proteger exhaustivamente la seguridad de los circuitos y los equipos.

Fácil de instalar y mantener: los RCCB electromagnéticos generalmente adoptan un diseño modular, una estructura compacta, fácil de instalar e inspección e inspección de rutina fácil de llevar a cabo.

Principio de operación

El principio de funcionamiento del RCCB electromagnético se basa en la ley de Kirchhoff, que establece que la corriente de entrada siempre es igual a la corriente de salida (en el caso ideal). Cuando hay una fuga o una falla de tierra en el circuito, parte de la corriente fluye directamente a la tierra sin pasar por la carga, creando una corriente residual. En este punto, el transformador detecta esta corriente desequilibrada y genera un flujo magnético correspondiente. Después de procesar el flujo magnético por el circuito electrónico, activará la acción del mecanismo de eliminación, de modo que el interruptor del circuito corta rápidamente el circuito.

Escenarios de aplicación

Los RCCB electromagnéticos se utilizan ampliamente en una variedad de situaciones en las que se requiere protección eléctrica, incluida, entre otras,:

Edificios residenciales y comerciales: utilizado para proteger los equipos eléctricos y la seguridad personal, evitando los accidentes de descarga eléctrica y los incendios eléctricos.

Líneas de producción industrial: se utiliza para proteger equipos eléctricos como motores, transformadores y otros equipos eléctricos de la operación normal, evitando el daño del equipo y el tiempo de inactividad debido a fugas y sobrecarga.

Instalaciones públicas: como hospitales, escuelas, bibliotecas y otros lugares, utilizados para garantizar la operación segura de los equipos eléctricos y el uso seguro de la electricidad por parte del personal.

Electronic Magnetic A Type RCCB 125A/30mA
