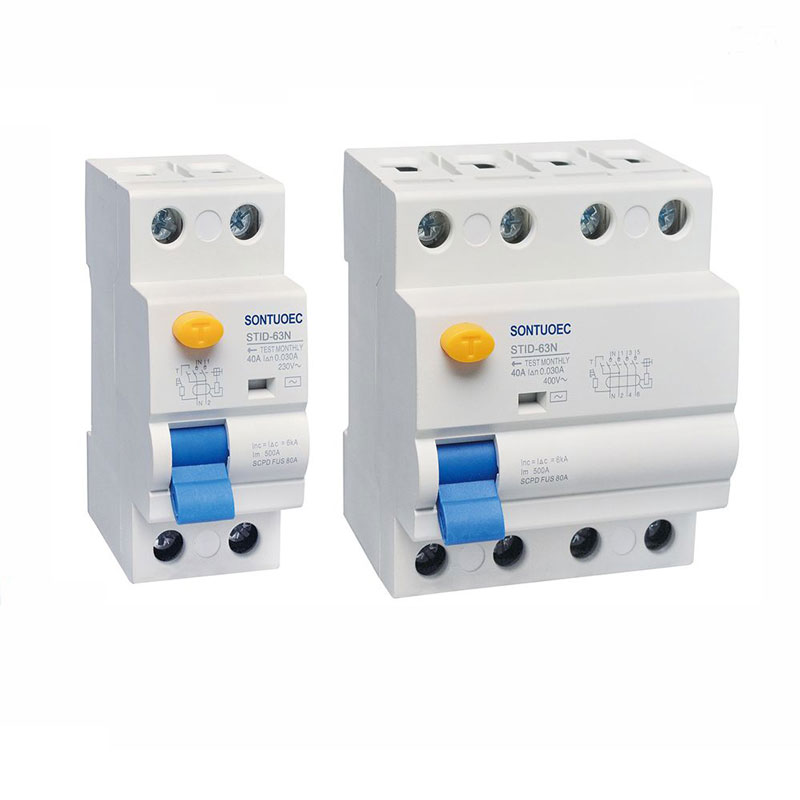

RCCB RCCB de 63A/100MA RCCB

El interruptor de circuito de corriente residual de 63a/100 mA RCCB es la corriente en un circuito que no sea la corriente de operación normal, que puede generarse debido al daño del aislamiento del equipo, la descarga eléctrica del personal o las fallas de la tierra, etc. La función principal de la RCCB es cortar rápidamente el circuito cuando la corriente residual se detecta como excediendo un valor preset, evitando por lo tanto la evitación de descarga eléctrica y los accidentes eléctricos y los incendios eléctricos.

Modelo:STID-63N

Enviar Consulta

Descripción del Producto

ESTÁNDAR:	IEC 61008-1
Modelo:	Signo 63n
Características de la corriente residual:	Y y
Polo no.:	2p, 4p
Corriente nominal:	16a, 25a, 32a, 40a, 63a;
Voltaje nominal:	230/400V AC
Frecuencia nominal:	50/60Hz
Corriente de operación residual nominal IΔN:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Corriente residual no operadora nominal I ΔNO:	≤0.5iΔn
Corriente de cortocircuito condicional con calificación Inc:	6000A
Cortocircuito residual condicional nominal IΔC actual:	6000A
Duración de disparo:	Disparo instantáneo ≤0.1sec
Rango de corriente de disparo residual:	0.5iΔn ~ iΔn
Resistencia electromecánica:	4000 ciclos
Torque de fijación:	2.0 nm

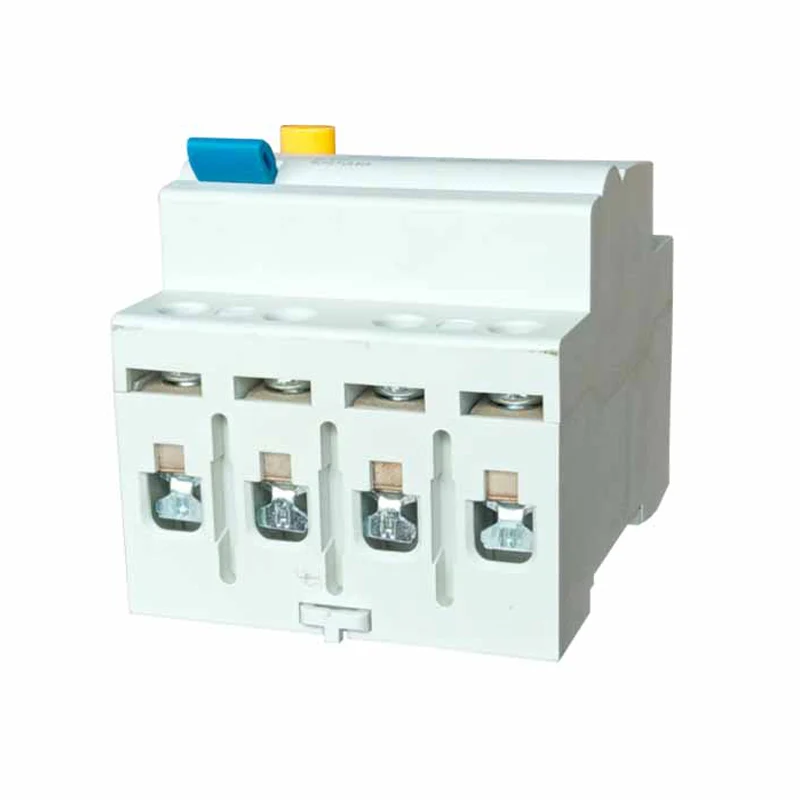

Terminal de conexión:	Tornillo Terminal Pilar Terminal con abrazadera
Instalación:	Montaje de riel DIN de 35 mm

Principio de operación

El principio operativo del RCCB se basa en los principios de inducción electromagnética y equilibrio de corriente. Cuando la corriente residual en el circuito pasa a través del transformador, el transformador genera un flujo magnético correspondiente. Este flujo magnético se convierte en una señal eléctrica y se procesa por un circuito electrónico. Cuando la señal eléctrica procesada alcanza un umbral preestablecido, el RCCB desencadena el mecanismo de liberación para actuar, lo que hace que el interruptor de circuito corte rápidamente el circuito.

Características principales

Alta sensibilidad: el RCCB es capaz de detectar pequeñas corrientes residuales, generalmente menos de 30 mA (el valor exacto depende de las especificaciones del producto), lo que ayuda a cortar los circuitos a tiempo antes de que ocurran accidentes de electrocución.

Respuesta rápida: RCCB puede cortar rápidamente el circuito dentro de unos pocos milisegundos después de detectar la corriente residual, lo que evita efectivamente los accidentes de descarga eléctrica y la propagación de incendios eléctricos.

Seguro y confiable: RCCB adopta componentes electrónicos avanzados y mecanismo de desconexión con alta confiabilidad y estabilidad. Al mismo tiempo, también tiene funciones de protección contra la sobrecarga y cortocircuito, que pueden proteger completamente la seguridad de los circuitos y el equipo.

Fácil de instalar y mantener: RCCB generalmente adopta un diseño modular, estructura compacta y fácil de instalar. También tiene contactos fáciles de inspeccionar y reemplazar para el mantenimiento e inspección de rutina.

Escenarios de aplicación

Descripción de circuito de corriente residual de 63a/100 mA RCCB se usa ampliamente en una variedad de situaciones donde se requiere protección eléctrica, incluida, entre otras::

Edificios residenciales y comerciales: para la protección de equipos eléctricos y seguridad personal contra accidentes de descarga eléctrica e incendios eléctricos. En las casas, los RCCB generalmente se instalan en cajas de distribución como protección principal o de sucursal para circuitos domésticos.

Línea de producción industrial: se utiliza para proteger el funcionamiento normal de equipos eléctricos, como motores, transformadores, etc., y evitar daños y apagados del equipo causados por fugas y sobrecarga. En el campo industrial, los RCCB generalmente se instalan en el extremo de entrada de energía de los equipos eléctricos como el dispositivo de protección del equipo.

Instalaciones públicas: como hospitales, escuelas, bibliotecas y otros lugares, los RCCB se utilizan para garantizar la operación segura de los equipos eléctricos y el uso seguro de la electricidad por parte del personal. Estos lugares generalmente tienen requisitos más altos para la seguridad eléctrica, por lo que los RCCB se usan más ampliamente.

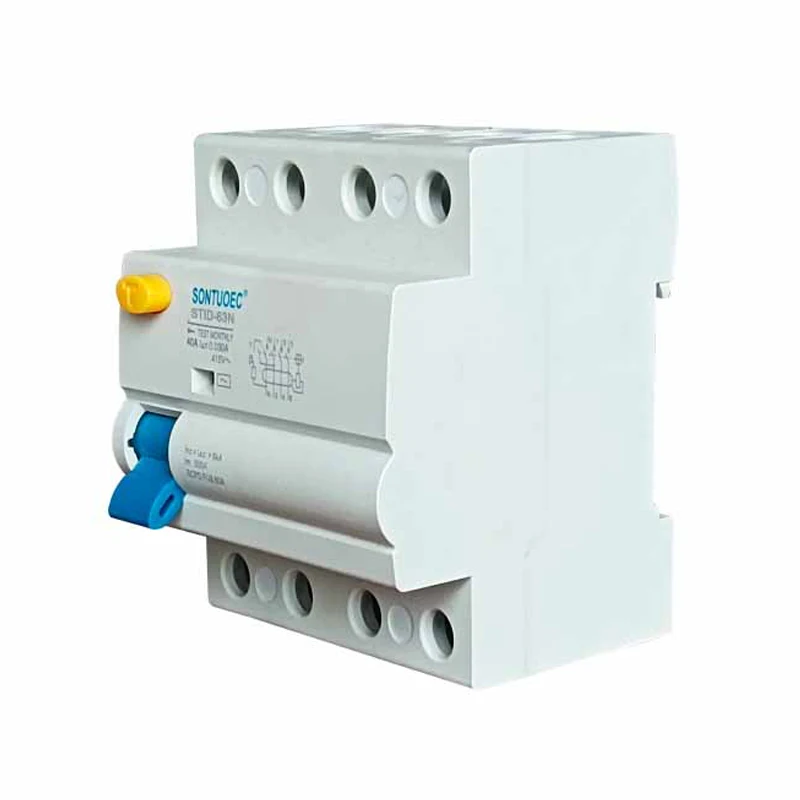

63A/100mA Residual Current Circuit Breaker RCCB
