RCCB B Modelo Circuito de corriente residual de corriente

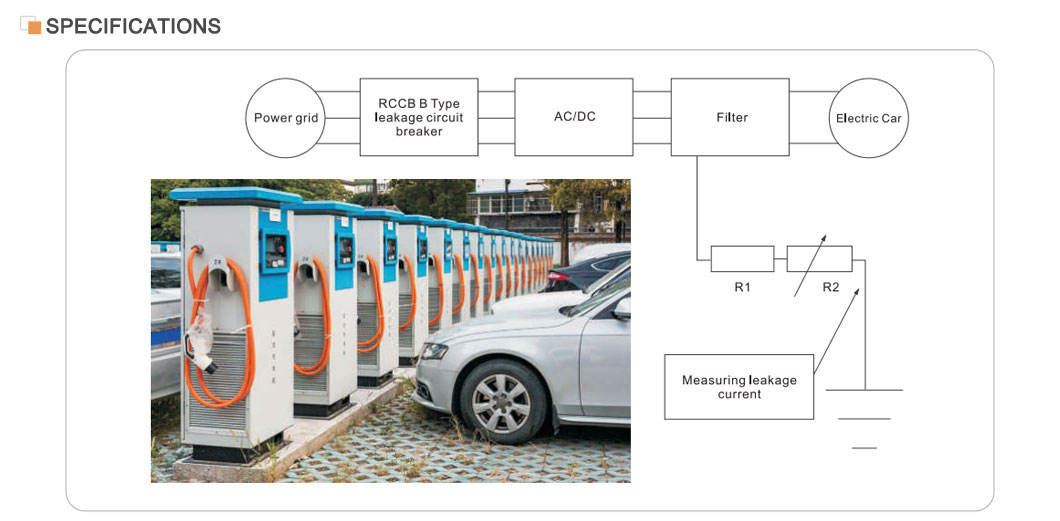

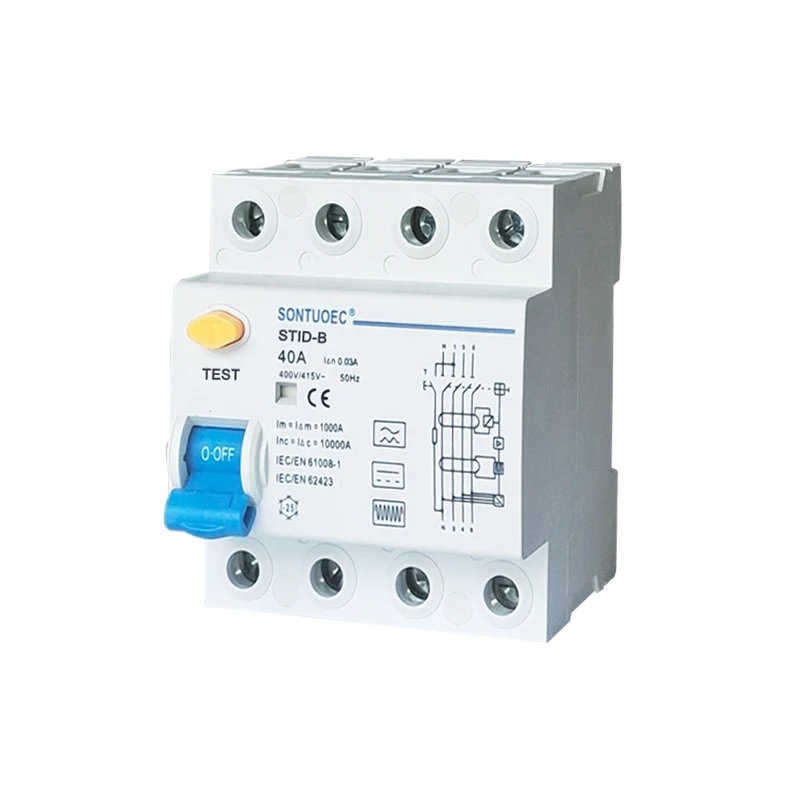

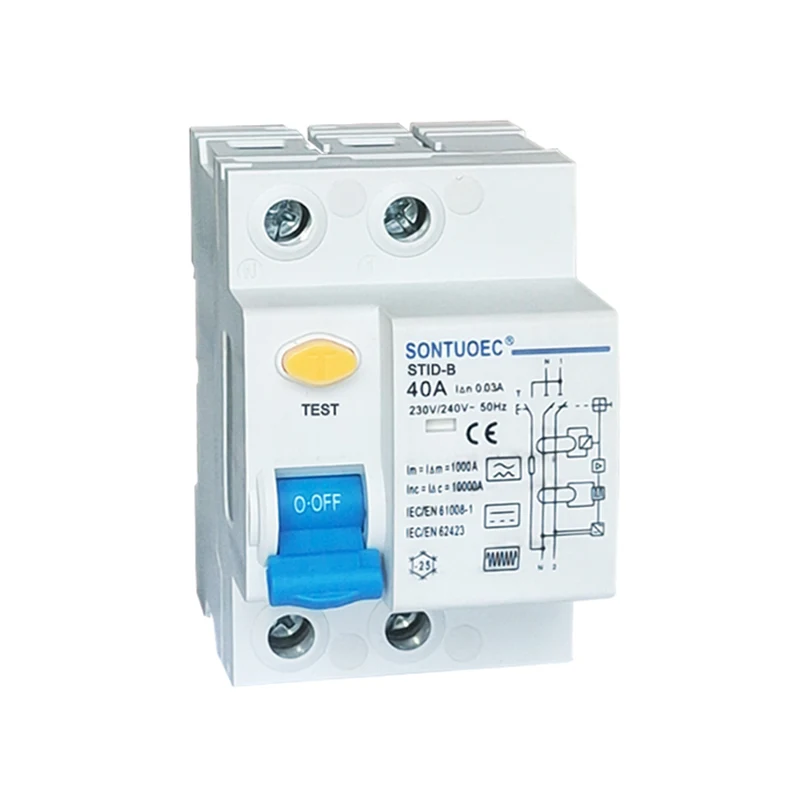

STID-B RCCB B Modelo Circuito de corriente residual es adecuado para el tipo A y también es adecuado para suavizar las corrientes residuales de CC, las corrientes residuales de CC que pueden surgir de los circuitos de rectificadores y las corrientes residuales de CA de alta frecuencia. Proporciona protección en caso de corrientes continuas de fallas en redes trifásicas. STID-B se usa comúnmente en los campos de estaciones de carga, equipos e instrumentos médicos, controladores y unidades de velocidad variables, cargadores de baterías e inversores (DC). Stid-B cumple con los estándares IEC/EN61008 e IEC/EN62423.

Características principales

Corriente nominal: 40a, adecuada para sistemas eléctricos de corriente más grandes.

Protección de fugas: con alta sensibilidad y precisión, puede detectar la corriente de fuga y cortar la fuente de alimentación en muy poco tiempo.

Rendimiento de seguridad: se ajusta a los estándares internacionales como IEC/EN61008.1 y GB16916.1, asegurando la seguridad y la confiabilidad del producto.

Alcance de la aplicación: ampliamente utilizado en edificios industriales, comerciales, de gran altura y civiles para proporcionar una protección integral para el sistema eléctrico.

Principio de operación

El disyuntor de corriente residual del modelo RCCB B se basa en el transformador de corriente de secuencia cero. Cada fase conductora pasa a través de un transformador de corriente de secuencia cero, cuyo lado secundario está conectado a un detención electromagnética. En condiciones normales, la suma vectorial de las corrientes de fase a través del transformador de corriente de secuencia cero es cero, por lo que el flujo a través del transformador es cero, el voltaje de salida secundario también es cero y el circuito no funcionará. Sin embargo, una vez que la corriente de fuga aumenta y impulsa el voltaje de salida del lado secundario para que crezca a un cierto nivel, la liberación electromagnética se activa, lo que impulsa el mecanismo operativo para actuar y desconectar los contactos conectados a la fuente de alimentación, realizando así la protección de fugas.

Selección e instalación

Selección: al seleccionar un RCCB, se deben considerar parámetros como el voltaje nominal, la corriente nominal, la corriente de acción de fuga y el tiempo de acción del sistema eléctrico. También es necesario seleccionar un RCCB adecuado de acuerdo con el tipo de protección requerida (por ejemplo, protección directa de contacto o protección de contacto indirecto).

Instalación: el RCCB debe instalarse en el extremo entrante del sistema eléctrico o en una línea de ramificación para garantizar la protección completa de todo el sistema eléctrico o una línea de ramificación específica. Durante la instalación, se deben observar estrictamente los estándares y códigos relevantes para garantizar una conexión adecuada y una operación confiable del RCCB.
