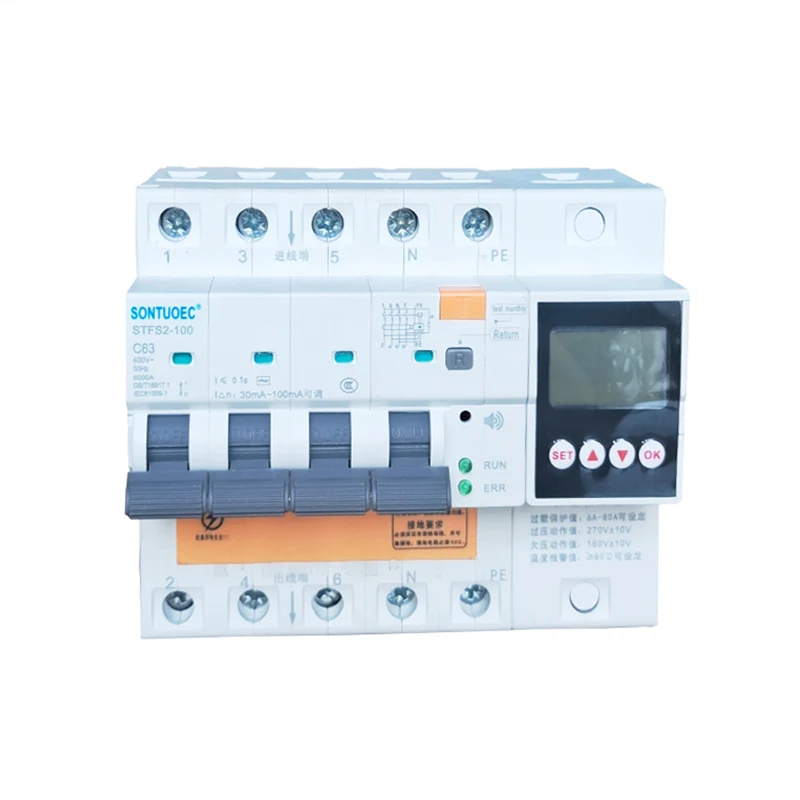

100a 2p 4p RCBO multifuncional

STSF2-100 100A 2P 4P RCBO multifuncional es adecuado para AC 50/60Hz, clasificado en un circuito con un voltaje de 230V-400V y una corriente nominal de 100A, cuando el apersono está electrocutado o las fugas de la cuadrícula de alimentación. Cuando la fuga, la sobretensión y la subtensión alcanzan los valores establecidos, el interruptor de circuito de corriente residual puede operar rápidamente en un período de tiempo muy corto corta rápidamente la fuente de alimentación. Cuando la temperatura de monitoreo del disyuntor de corriente residual alcanza el valor establecido, el cable de tierra de monitoreo no está conectado. Cuando está conectado, el producto emite un sonido de alarma para proteger la seguridad del personal y el equipo eléctrico, y puede evitar Evite el daño al equipo causado por una sobretensión en la red eléctrica. Tiene sobrecarga, cortocircuito, fuga, sobrevolteas de sobretensión y funciones de protección de sobretemperatura también se pueden usar para encender y apagar intermitentemente los dispositivos eléctricos en circunstancias normales Circuitos de iluminación, especialmente adecuados para sistemas de distribución de iluminación industrial y comercial. El producto tiene un pequeño volumen, una estructura compacta y una mejor efectividad que otros productos similares. Tiene una hermosa apariencia, La alta capacidad de ruptura lo convierte en una buena opción para la distribución de energía del hogar. Este producto cumple con los estándares GB/T 16917.1 e IEC 61009-1 y ha obtenido la certificación CE.

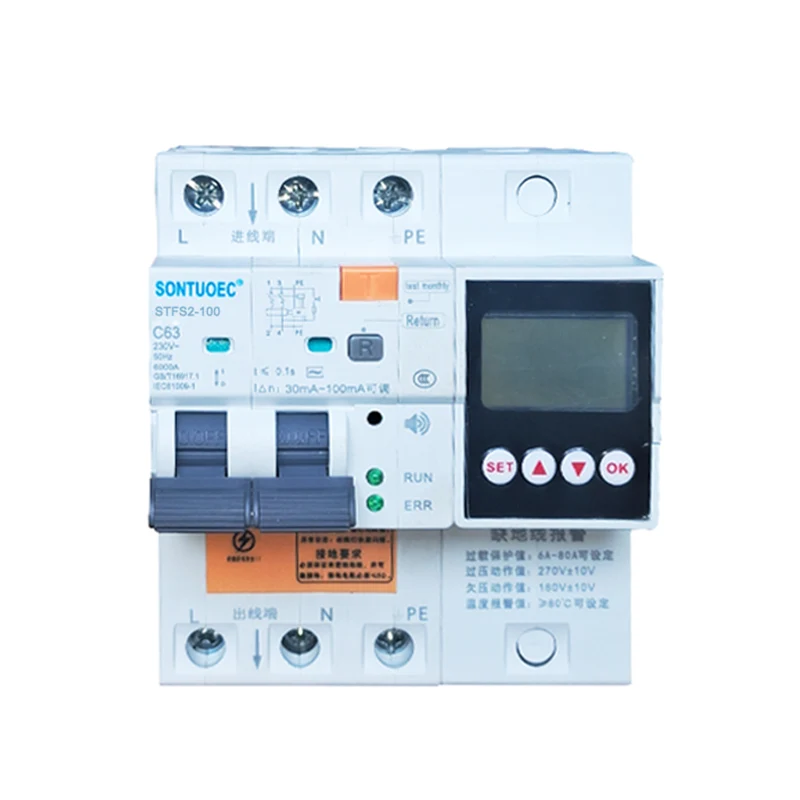

Modelo:STFS2-100

Enviar Consulta

Descripción del Producto

Modelo	STFS2-100 Tipo electroico
Características actuales residuales	C.A.
Estándar	IEC/EN 61009-1
Sensibilidad nominal △ n	0.03,0.1,0.3
Poste no	Poses: 1p+n+PE; 3P+N+PE
Corriente nominal (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a, 80a, 100a
Voltaje nominal (v)	240/415V; 230/400V
Corriente operativa residual nominal	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Cortocircuito residual condicional nominal actual	6ka
Resistencia electromacánica	Más de 4000 ciclos
FUNCIÓN:	Protección de fugas, Protección de corriente de sobrecarga, Protección de cortocircuito, bajo protección de voltaje, Protección de sobre voltaje, Corriente nominal/ voltaje ajustable, Protección de la temperatura, Alarma de entrada de agua y así sucesivamente.

Temperatura del aire circundante:

1. La temperatura del aire ambiente no debe ser inferior a -5 1c, no superior a+40 ° C, y el valor promedio diario no excederá+35 C.

2. Altitud: la altitud del sitio de instalación no debe exceder los 2000 m.

3. Condiciones atmosféricas

El aire está limpio y a una temperatura máxima de+40 'C, la humedad relativa del aire no es alta del 50%. Se permite una mayor humedad relativa a temperaturas más bajas, como a+20 ° C,

La humedad relativa no debe exceder el 90%. Debido a la condensación moderada ocasional causada por los cambios de temperatura, se debe prestar atención a tomar las medidas apropiadas.

4. Categoría de instalación Las categorías de instalación son Li y III

Corriente y número de polos

100A: Esto indica que el RCBO está clasificado a 100 amperios. La calificación de corriente es el valor máximo de la corriente que el disyuntor puede transportar continuamente sin causar sobrecalentamiento o daño.

2p, 4p: La "P" aquí representa el número de polos, es decir, el número de fases de circuito a las que se puede conectar el interruptor de circuito. 2p significa que el disyuntor se puede conectar a dos fases de circuito (generalmente fuego y cero), mientras que 4P significa que puede conectarse a cuatro fases de circuito (generalmente fuego trifásico y cero).

Multifuncional

Multifuncional indica que este RCBO multifuncional 100a 2p 4p está equipado con una variedad de funciones de protección. Además de la sobrecarga básica y la protección contra el cortocircuito, también puede proporcionar protección contra fugas, protección contra la subtensión, protección contra sobretensión, etc. Protección de temperatura, alarma de entrada de agua, corriente ajustable y voltaje. Estas protecciones permiten que el RCBO proporcione una protección más integral para los circuitos y equipos.

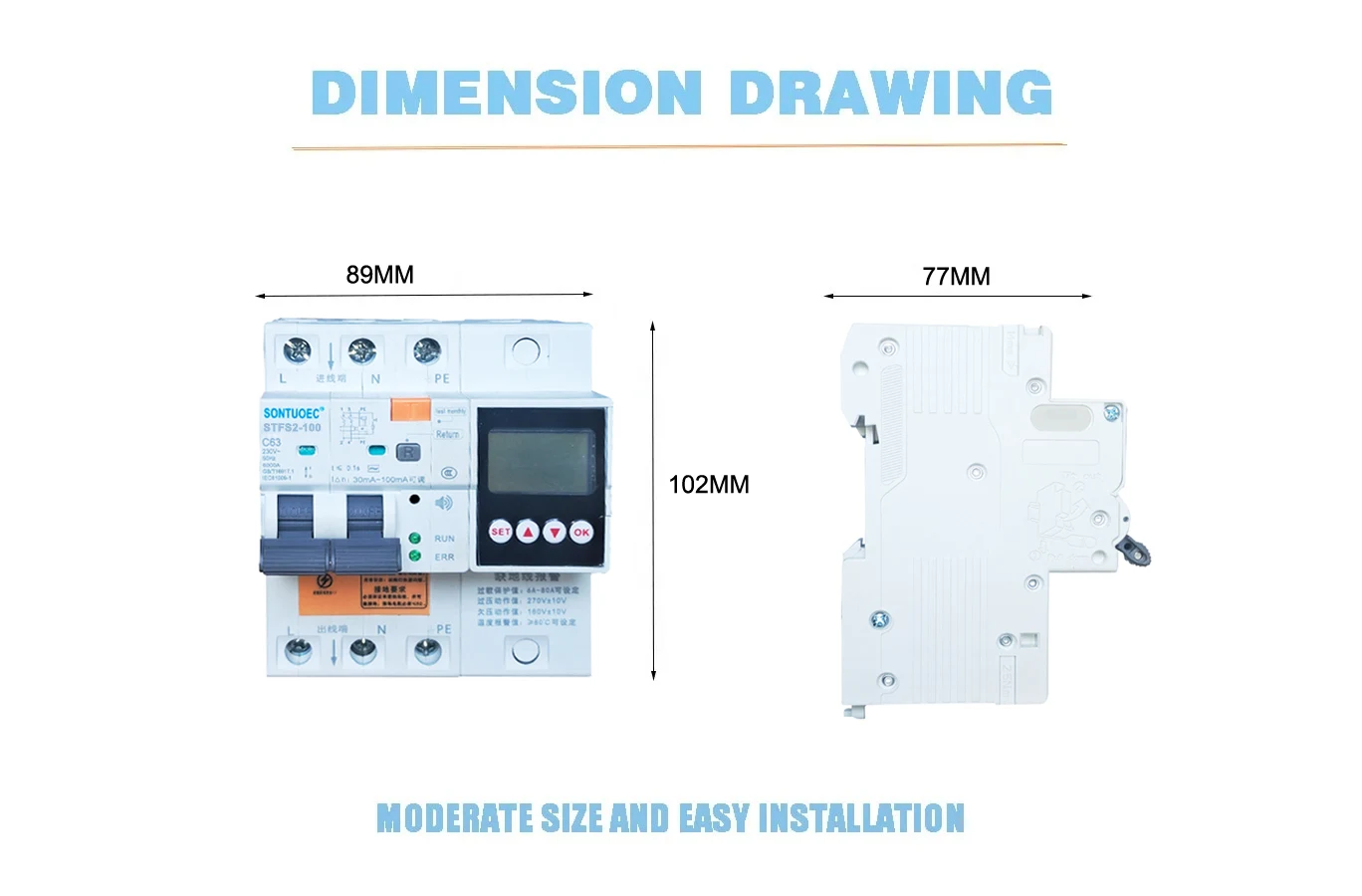

100A 2p 4p Multifunctional RCBO

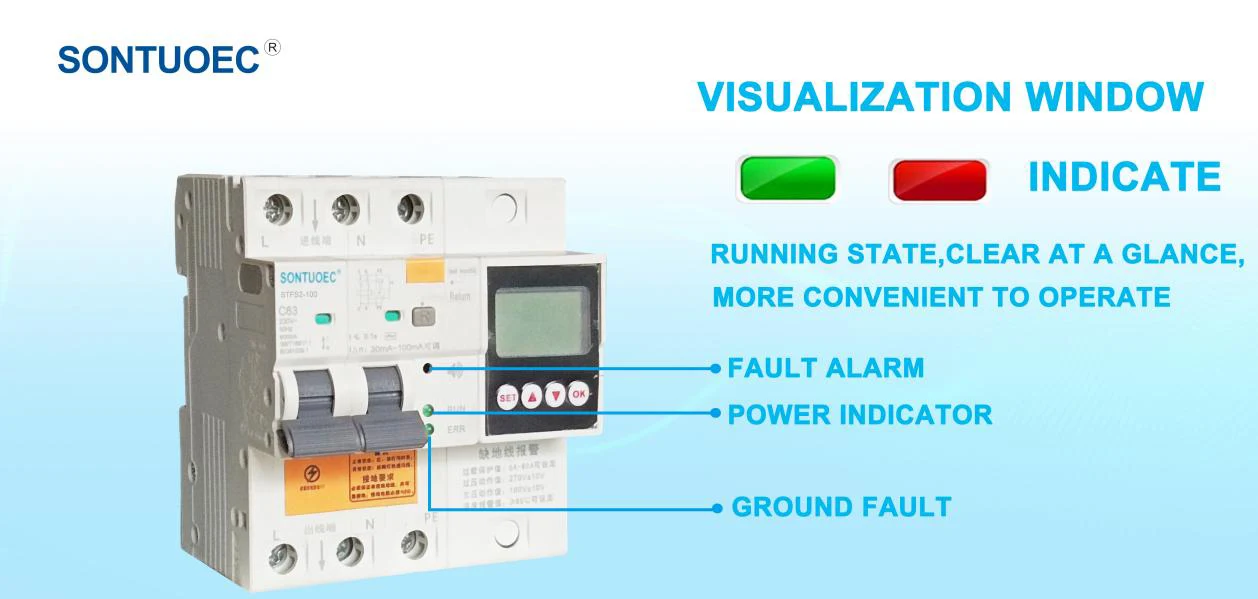

¡Advertencia!

Advertencia Estado normal: luz verde encendida;

Estado anormal: la luz está apagada

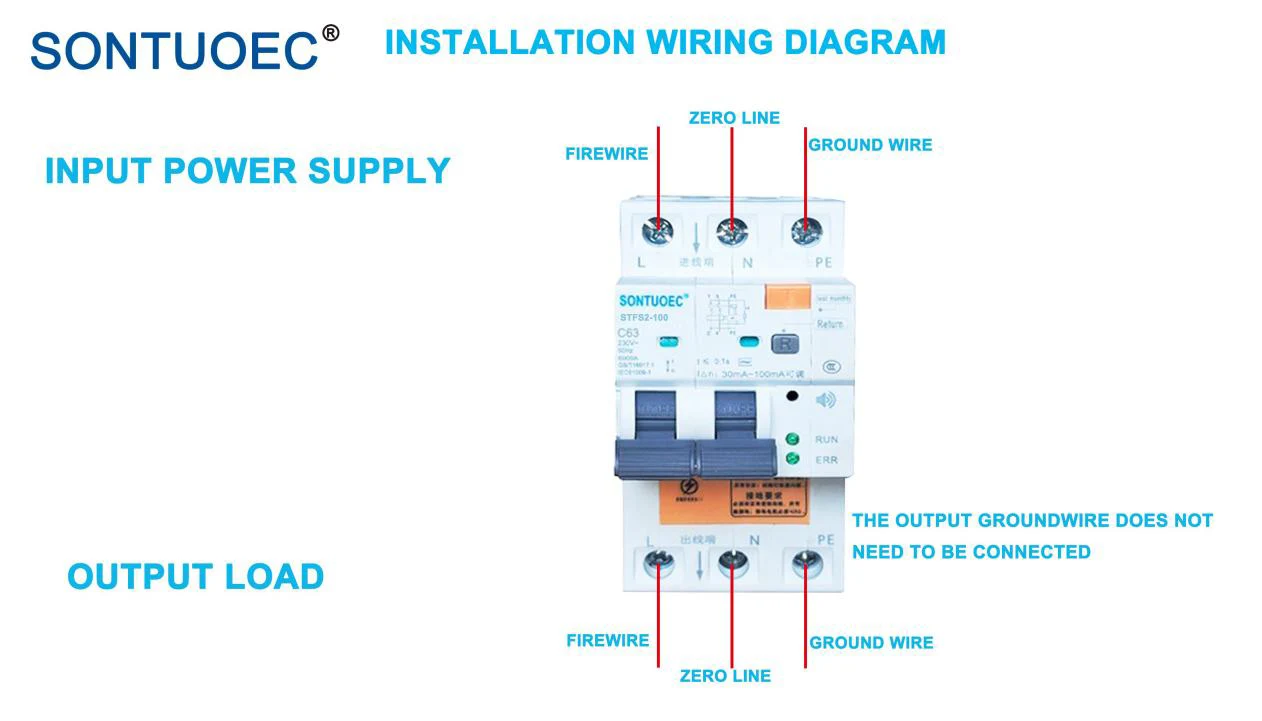

Requisitos de conexión a tierra:

Es necesario para garantizar que haya un cable de tierra entrante y un cable de conexión a tierra, y la resistencia a la conexión a tierra debe ser S 5Q.

Escenario de la aplicación

Dado que RCBO tiene una variedad de funciones de protección, a menudo se usa en circuitos que requieren seguridad personal, como circuitos eléctricos para iluminación, energía débil y electrodomésticos en hogares y lugares públicos. Estos lugares a menudo se caracterizan por agua y humedad, lo que puede causar fácilmente accidentes de fuga. Además, RCBO también se puede utilizar en sistemas eléctricos industriales donde la seguridad humana es un requisito previo, como los circuitos de control de luz periférica, los sistemas de radar e instrumentos de exploración geológica.
