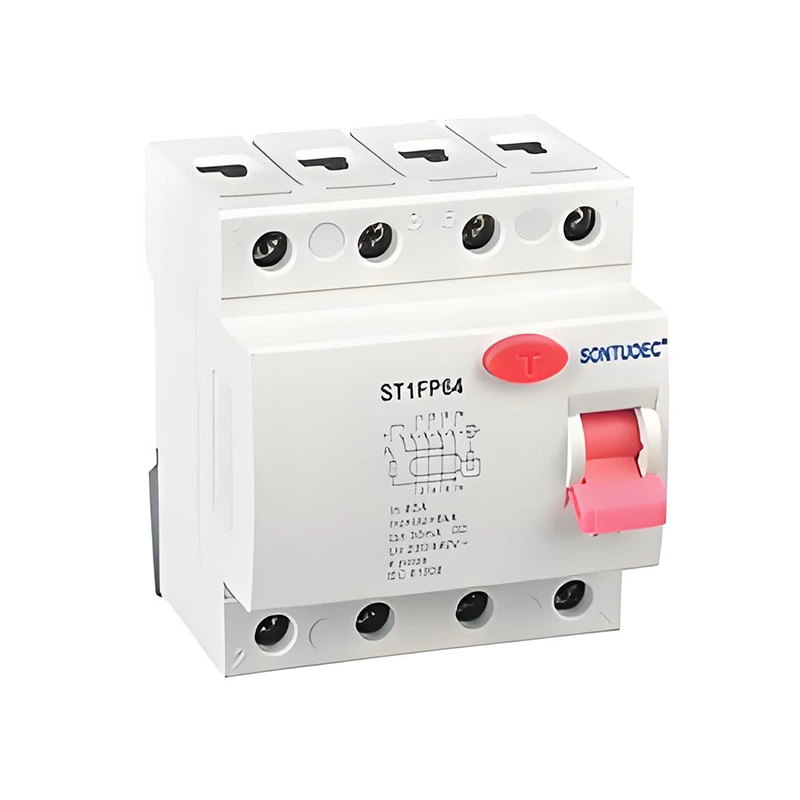

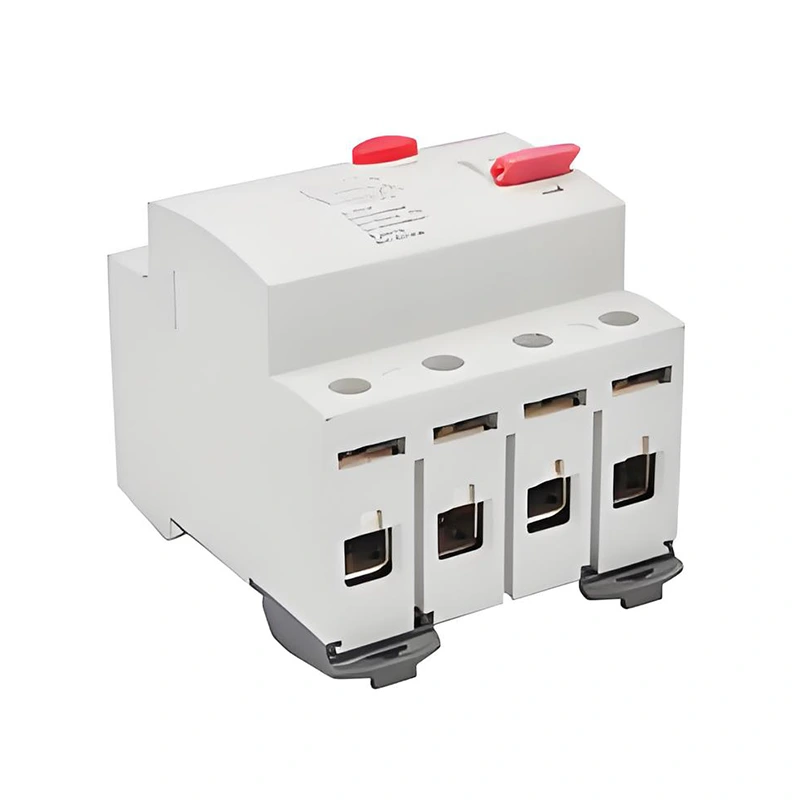

Tipo electrónico RCCB

Cuando la corriente residual en el circuito excede un valor preestablecido, el tipo electrónico RCCB actuará rápidamente para cortar el circuito, evitando así los accidentes de descarga eléctrica y los incendios eléctricos. Los RCCB electrónicos utilizan componentes electrónicos y microprocesadores y otras tecnologías para proporcionar una mayor sensibilidad y precisión.

Modelo:ST1PF64

Enviar Consulta

Descripción del Producto

Sandard			IEC/EN61008.1
Eléctrico	Tipo (forma de onda de la fuga de tierra detectada)		Tipo electromagnético, tipo electrónico
características	Corriente nominal en	A	Y y

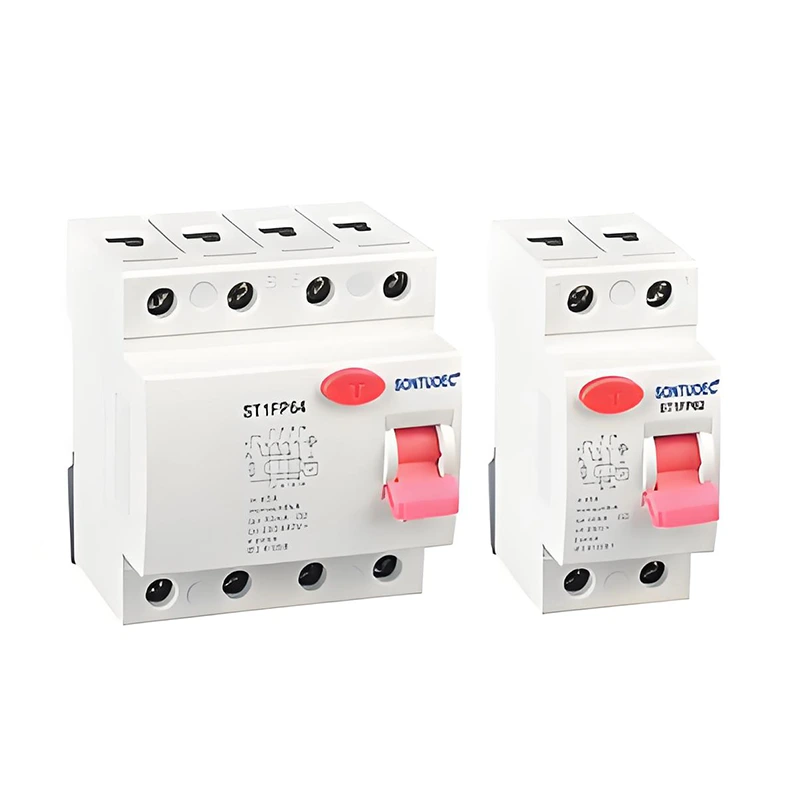

	Polos	P	2,4
	Voltaje nominal us	V	AC 240/415V; AC 230/400V
	Corriente nominal		16,25,32,40,63a
	Sensibilidad nominal i △ n	A	0.01,0.03,0.1,0.3,0.5
	Ui de voltaje de aislamiento	V	500
	Creación residual nominal y	A	630
	capacidad de ruptura yo △ m	A	630
	Actual de cortocircuito I △ C	A	6000
	Fusible de scpd	A	6000


	Frecuencia nominal	Hz	50/60
	Título de contaminación		2
Mecánico	Vida eléctrica	t	4000
características	Vida mecánica	t	10000
	Título de protección		IP20
	Temperatura ambiente	ºC	-25 ~+40
	(con promedio diario ≤35ºC)	ºC	-25 ~+40
	Temperatura de almacenamiento	ºC	-25 ~+70
Instalación	Tipo de conexión terminal		Barra colectora de cable/barra de type/PIN-Type
	Terminal Tamaño superior/inferior para el cable	mm2	25
	Terminal Tamaño superior/inferior para el cable	Awg	3.18
	Tamaño de terminal superior/inferior para barra colectiva	mm2	25
	Tamaño de terminal superior/inferior para barra colectiva	Awg	3.18
	Torque de apriete	Nuevo Méjico	2.5
	Torque de apriete	En lbs	22
	Montaje		En Din Rail EN 60715 (35 mm) mediante un dispositivo de clip rápido
	Conexión		Desde la parte superior e inferior

Principio de operación

El principio operativo del tipo electrónico RCCB se basa en los principios de inducción electromagnética y equilibrio de corriente. Cuando las corrientes de fase y línea cero en el circuito están desequilibradas, es decir, la corriente residual existe, el transformador de corriente dentro del RCCB detectará este desequilibrio y generará una señal correspondiente. Esta señal, después de ser procesada por el circuito electrónico, activará la acción del mecanismo de liberación, de modo que el interruptor de circuito cortará rápidamente el circuito.

Características principales

Alta sensibilidad: los RCCB electrónicos pueden detectar corrientes residuales muy pequeñas, generalmente menos de 30 mA o incluso más bajas.

Acción rápida: una vez que se detecta la corriente residual para exceder el valor preestablecido, el RCCB actuará inmediatamente para cortar el circuito y evitar accidentes.

Seguro y confiable: RCCB adopta componentes electrónicos avanzados y tecnología de microprocesadores para proporcionar una mayor confiabilidad y estabilidad.

Fácil de instalar y mantener: los RCCB electrónicos generalmente tienen una estructura compacta y un cableado simple, haciéndolos fáciles de instalar y mantener.

Escenarios de aplicación

Los RCCB electrónicos se utilizan ampliamente en una variedad de situaciones en las que se requiere protección eléctrica, incluida, entre otros,:

Edificios residenciales y comerciales: utilizado para proteger los equipos eléctricos y la seguridad personal, evitando los accidentes de descarga eléctrica y los incendios eléctricos.

Líneas de producción industrial: se utiliza para proteger equipos eléctricos como motores y transformadores del funcionamiento normal, evitando el daño del equipo y el tiempo de inactividad debido a fugas y sobrecarga.

Instalaciones públicas: como hospitales, escuelas, bibliotecas y otros lugares, utilizados para garantizar la operación segura de los equipos eléctricos y el uso seguro de la electricidad por parte del personal.
