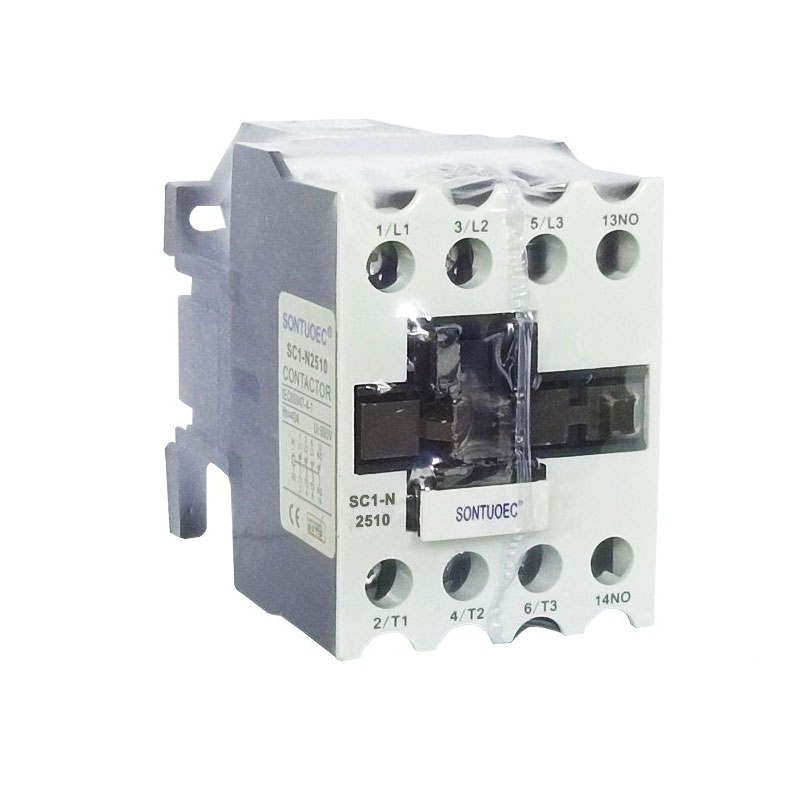

Contactor de CA de 3 polos

El contactor de CA de 3 polos es un contactor de CA con tres contactos independientes (o polos), cada uno de los cuales controla una fase de un sistema de energía trifásico. Su función principal es controlar de forma remota el inicio, la detención y la inversión de motores trifásicos u otras cargas trifásicas. Al controlar el encendido y apagado de estos tres contactos, puede realizar la conexión y la desconexión del circuito trifásico, controlando así el estado de trabajo de la carga eléctrica.

Enviar Consulta

Descripción del Producto

Modelo	Capacidad de 2 fase sqirlel-								Corriente de calentamiento nominal 1 ° (a)
	Potencia nominal (KW)				Corriente de operación nominal (a)
	220V-240V	380-440V	550V	660V	220-240V	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Estructura y principio de funcionamiento

Estructura:

Sistema electromagnético: incluye componentes como bobinas, núcleos, etc., que se utilizan para generar flujo magnético para impulsar la apertura y el cierre del sistema de contacto.

Sistema de contacto: incluido el contacto principal y el contacto auxiliar. El contacto principal se utiliza para transportar alta corriente, y el contacto auxiliar se utiliza para realizar la transmisión y la retroalimentación de las señales de control.

Dispositivo de extinción de arco: se usa para extinguir el arco generado cuando el contacto se desconecta para proteger el contacto del daño.

Shell: Se utiliza para proteger los componentes internos del entorno externo.

Principio de trabajo:

Cuando la bobina se energiza, el núcleo de hierro genera magnetismo y atrae el sistema de contacto para cerrar, haciendo que el circuito trifásico se abra.

Cuando la bobina se desenergiza, el núcleo de hierro pierde su magnetismo y el sistema de contacto se separa bajo la acción del resorte para desconectar el circuito trifásico.

Tercero, la aplicación y la selección

Aplicaciones:

Contactor de 3 polos de CA se usa ampliamente en automatización industrial, sistema de energía y automatización de edificios.

Se puede usar para controlar las operaciones como comenzar, detener y revertir motores trifásicos.

También se puede utilizar para realizar el control remoto y la protección del sistema de energía.

Selección:

Al seleccionar un contactor de CA de 3 polos, se deben considerar factores como el voltaje nominal, la corriente nominal y el tipo de carga del sistema de alimentación.

La calificación de corriente debe ser mayor o igual a la corriente de funcionamiento máxima de la carga.

La clasificación de voltaje debe adaptarse al nivel de voltaje del sistema de alimentación.
