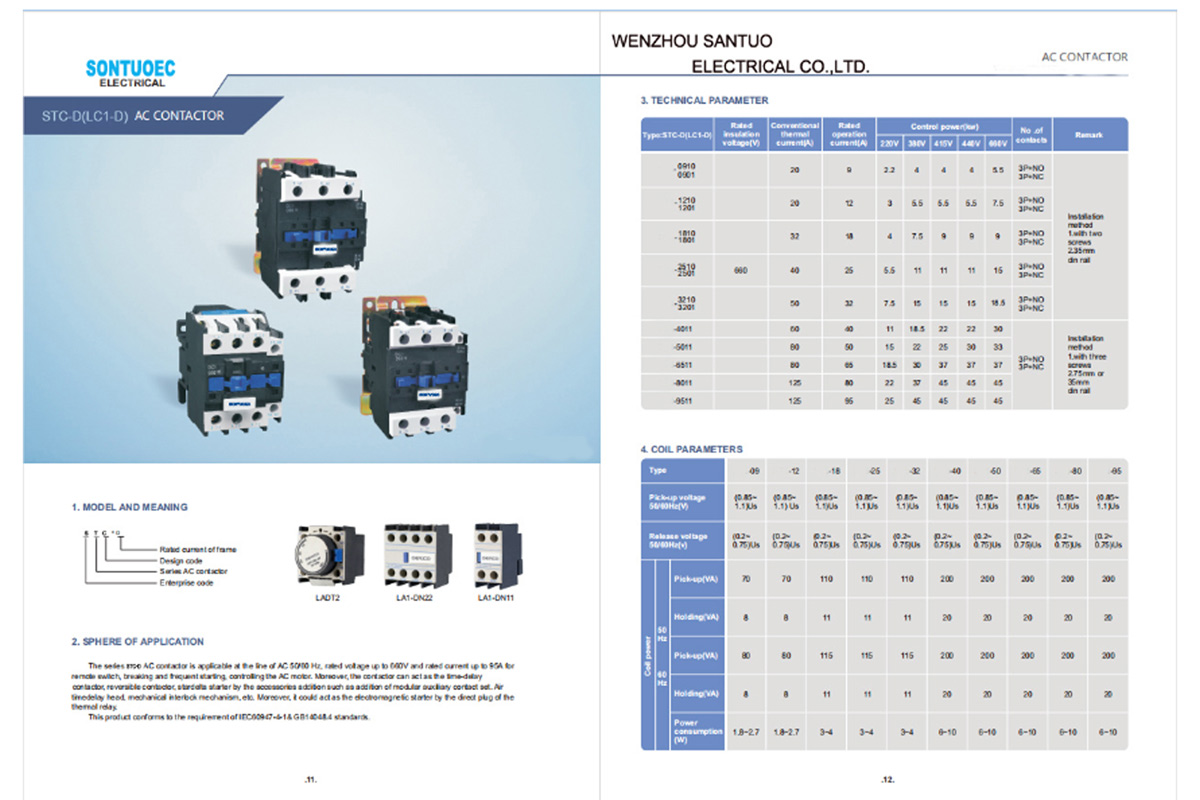

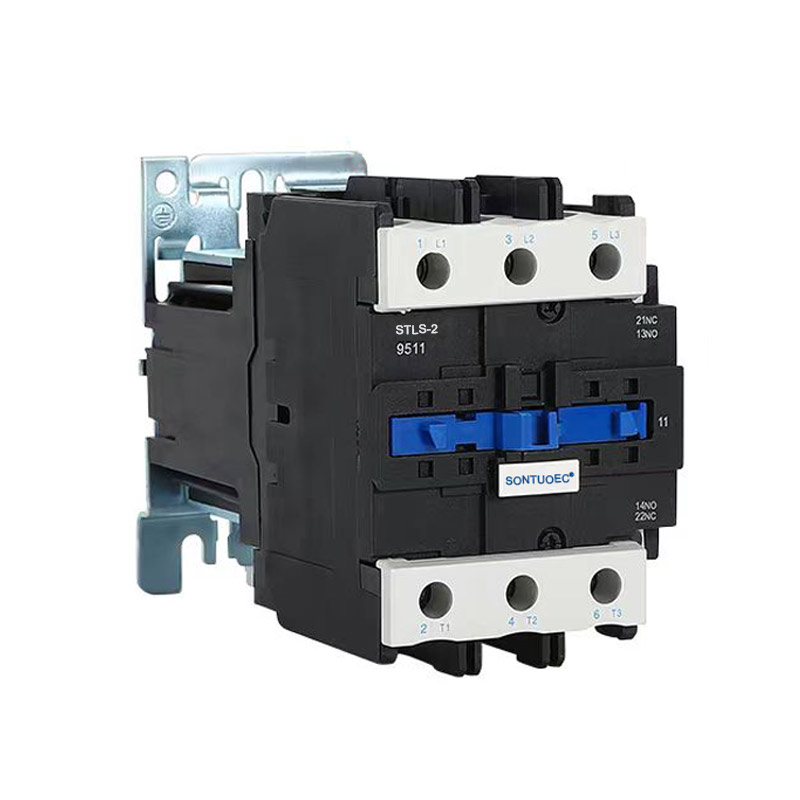

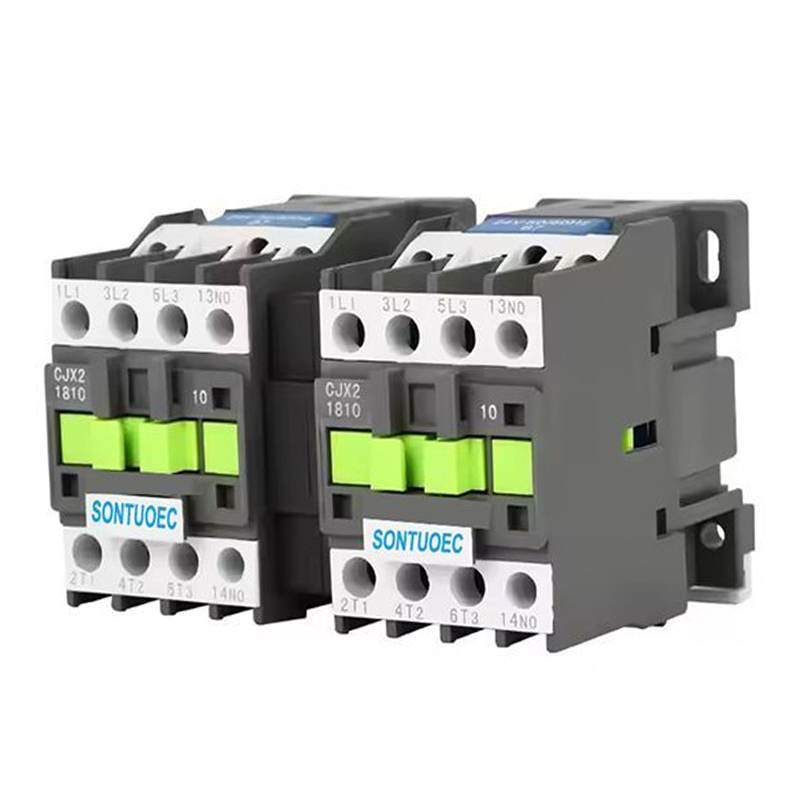

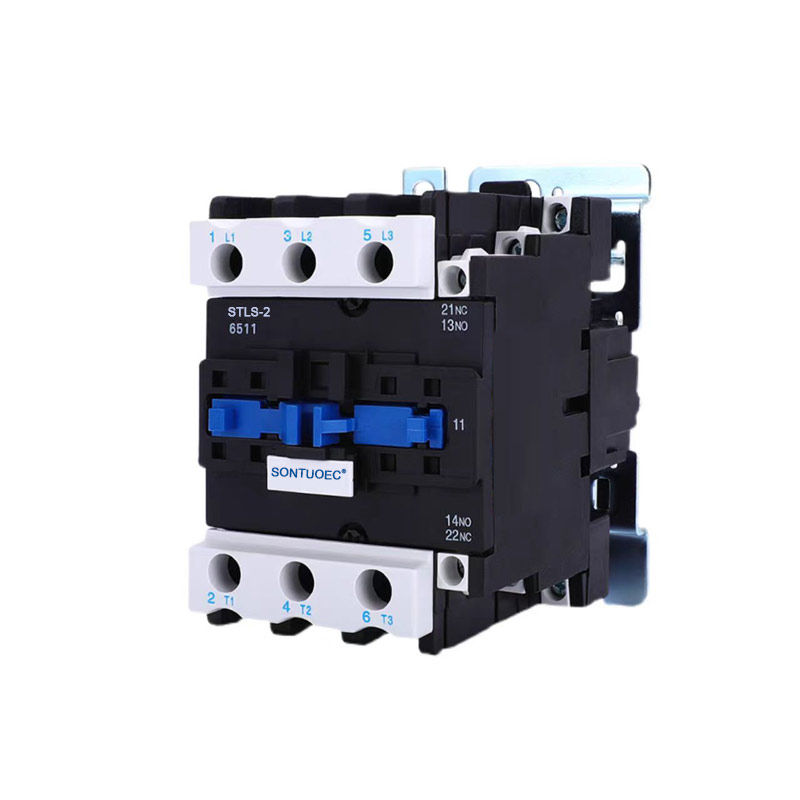

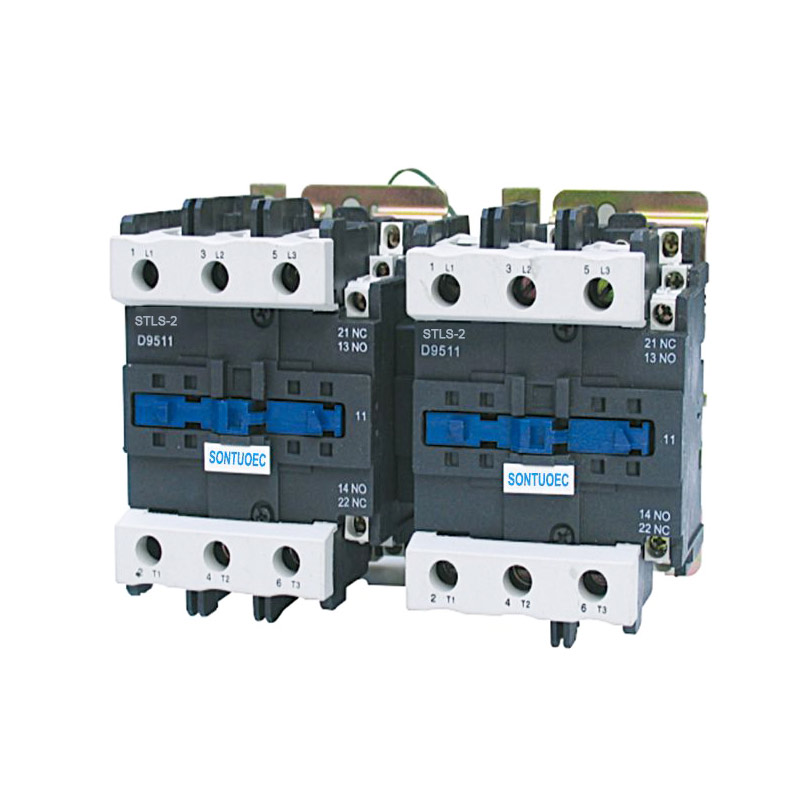

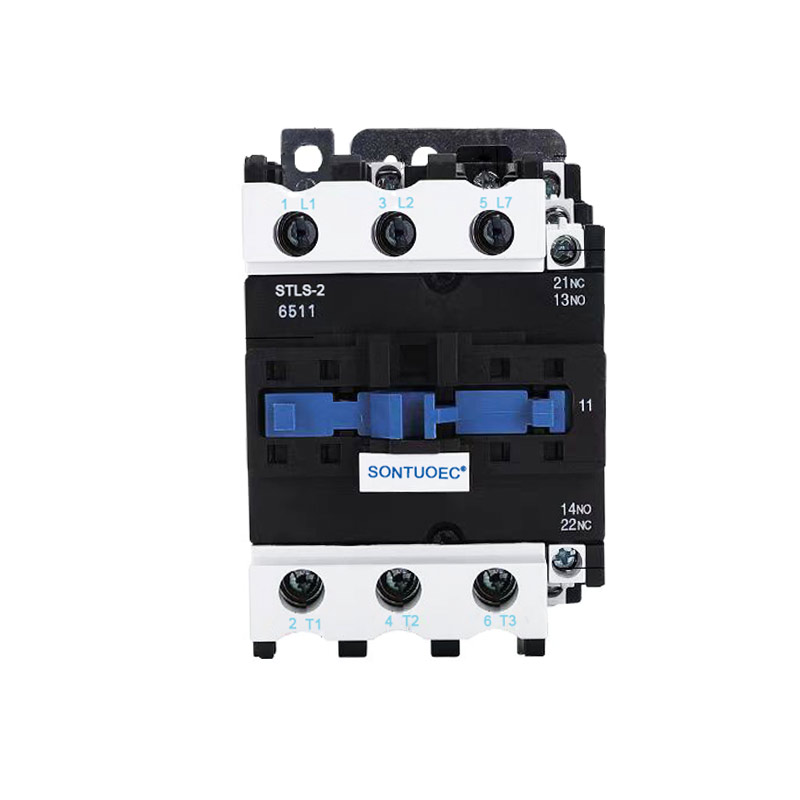

Contactor de enclavamiento mecánico serie Stls-2(Cjx2)

Estructura y características

Estructura:

El contactor de CA 3P generalmente consta de un sistema electromagnético (que incluye bobina, núcleo, etc.), un sistema de contacto (que incluye el contacto principal y el contacto auxiliar), un dispositivo de extinción de arco y una carcasa y otras partes. Entre ellos, el contacto principal se utiliza para transportar alta corriente y el contacto auxiliar se utiliza para realizar la transmisión y retroalimentación de señales de control.

Características:

Con tres contactos independientes, puede controlar energía trifásica y una línea cero al mismo tiempo.

El sistema de contacto está fabricado con materiales de alta calidad con buena conductividad y resistencia al desgaste.

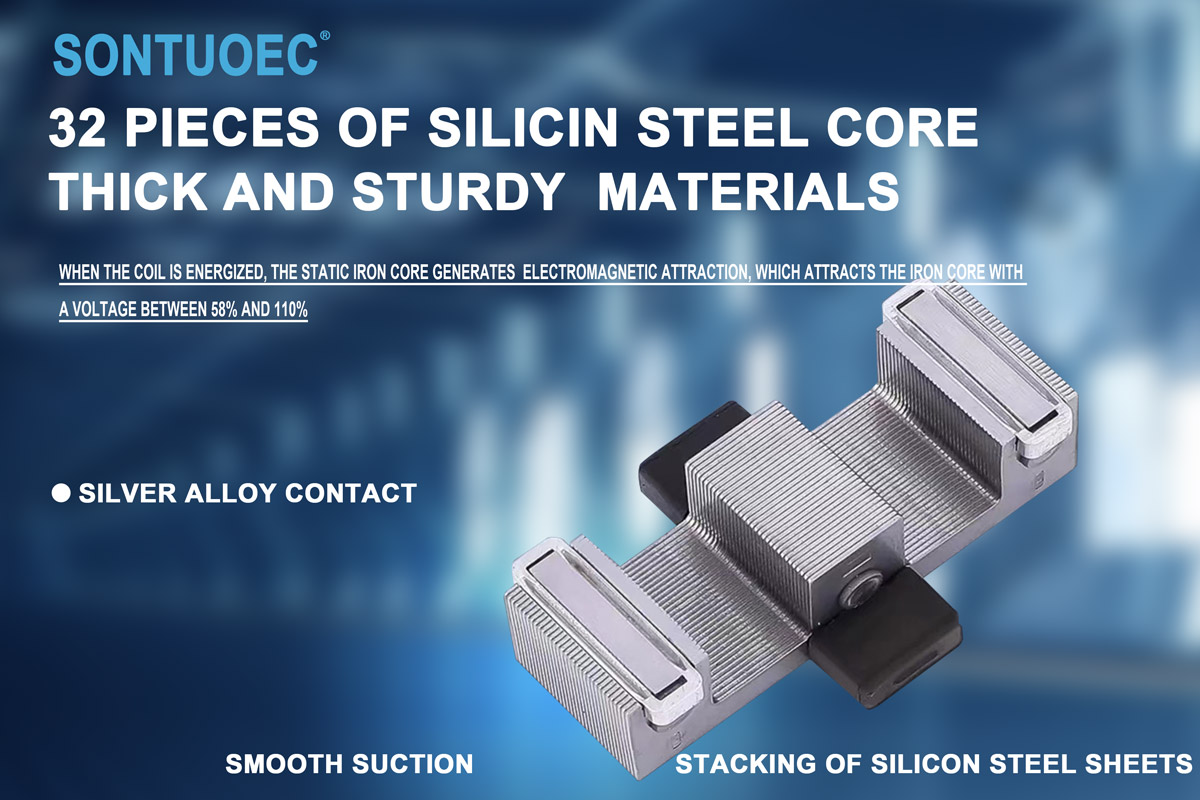

El sistema electromagnético tiene suficiente fuerza de succión para enganchar y liberar los contactos de manera confiable.

El dispositivo de extinción de arco puede extinguir eficazmente el arco generado cuando se desconectan los contactos, protegiendo los contactos de daños.

El contactor de enclavamiento mecánico de la serie Stls-2 (Cjx2) es adecuado para usar en circuitos con voltaje nominal de hasta 660 V CA 50 Hz o 60 Hz, corriente nominal de hasta 95 A, para abrir y cerrar, arrancar y controlar con frecuencia el motor de CA. Combinado con el bloque de contactos auxiliares, el temporizador de retardo y el dispositivo de enclavamiento de la máquina, etc., se convierte en el contactor de retardo, el contactor de enclavamiento mecánico y el arrancador estrella-triángulo. Con el relé térmico, se combina en el arrancador electromagnético. El contactor se fabrica según IEC 60947-1.

Principio de funcionamiento

Cuando se energiza la bobina del contactor de CA 3P, el núcleo de hierro genera magnetismo y atrae el sistema de contacto para cerrarlo, conectando así la fuente de alimentación trifásica y un cable cero. Cuando la bobina se desenergiza, el núcleo pierde su magnetismo y el sistema de contactos se separa bajo la acción de un resorte, desconectando así la fuente de alimentación trifásica de la línea cero. De esta manera, el contactor de CA 3P puede realizar el control remoto de cargas eléctricas.

Escenarios de aplicación

El contactor de CA 3P se usa ampliamente en varios sistemas de energía que necesitan controlar la energía trifásica y una línea cero al mismo tiempo, tales como:

Campo de automatización industrial: se utiliza para controlar las operaciones de arranque, parada y marcha atrás del motor.

Sistema de energía: se utiliza para realizar control remoto y protección del sistema de energía.

Automatización de edificios: se utiliza para controlar el arranque y parada de iluminación, aire acondicionado y otros equipos.
