CJX2 3P 25A AC Contactor

CJX2 3P 25A CA Contactor es adecuado para conectar y romper los circuitos a largas distancias, así como para el inicio y el control frecuentes de los motores de CA. Además, se puede usar con relés térmico apropiado para formar entrantes electromagnéticos para proteger los circuitos donde pueden ocurrir sobrecargas operativas.

Modelo:ST1N

Enviar Consulta

Descripción del Producto

Tipo		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Corriente de trabajo clasificada (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corriente de trabajo clasificada (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Calificaciones de potencia estándar de 3 fases Motores 50/60Hz Incategoría AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corriente de calor nominal (a)		20	20	32	40	50	60	80	80	125	125
Vida eléctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida eléctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecánica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contactos	3P+NO					3P+NC+No
Número de contactos	3P+NC					3P+NC+No

Características estructurales

Diseño protector: CJX2 3P 25A CA Contactor adopta una estructura protectora, que se caracteriza por un pequeño volumen, peso ligero, bajo consumo de energía y una larga vida útil.

Estructura de acción de acción directa: su estructura de acción es de acción directa y los contactos son de doble ruido, lo que mejora la confiabilidad y la seguridad del contacto.

Grupo de contacto auxiliar de tipo bloque: Grupo de contacto auxiliar, cabezal de retraso de aire, mecanismo de enclavamiento mecánico y otros componentes se pueden agregar de acuerdo con las necesidades del usuario para formar un contactor de retraso en el tiempo, contactor reversible, iniciador de estrellas y otros productos de serie derivados.

Parámetros técnicos

Los principales parámetros técnicos de la serie CJX2 (ST1N) CA Contactor incluyen:

Voltaje nominal: incluyendo 36V, 110V, 127V, 220V, 380V y otros niveles para satisfacer las necesidades de diferentes sistemas de energía.

Corriente nominal: según diferentes modelos, la corriente nominal varía de 9A a 95A.

Voltaje de la bobina: el voltaje de la bobina de CA incluye 24V, 36V, 48V, 110V, 220V, 380V, etc. El voltaje de la bobina de CC incluye 12V, 24V, 48V, 110V, 220V, etc.

Vida mecánica y eléctrica: la vida mecánica puede ser hasta millones de veces, y la vida eléctrica también es relativamente alta, lo que garantiza el funcionamiento estable a largo plazo del contactor.

Instalación y mantenimiento

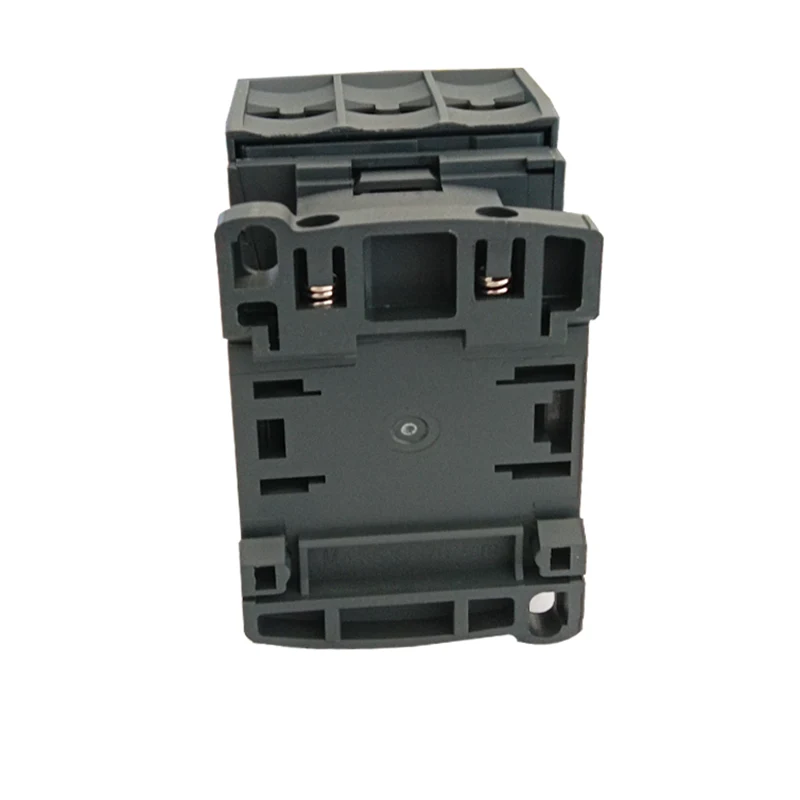

Instalación: los contactores CJX2 tipo CA se pueden montar con dos tornillos o riel de guía de 35 mm (o 75 mm), lo cual es conveniente y rápido. Los datos técnicos relevantes deben verificarse antes de la instalación para garantizar el cumplimiento de las condiciones de instalación.

Mantenimiento: todas las partes del producto deben verificarse regularmente durante el uso, lo que requiere que las piezas móviles no estén atascadas y los sujetadores no estén sueltos. Si hay algún daño, debe reemplazarse a tiempo para garantizar el funcionamiento normal del contactor.

CJX2 3P 25A AC Contactor
