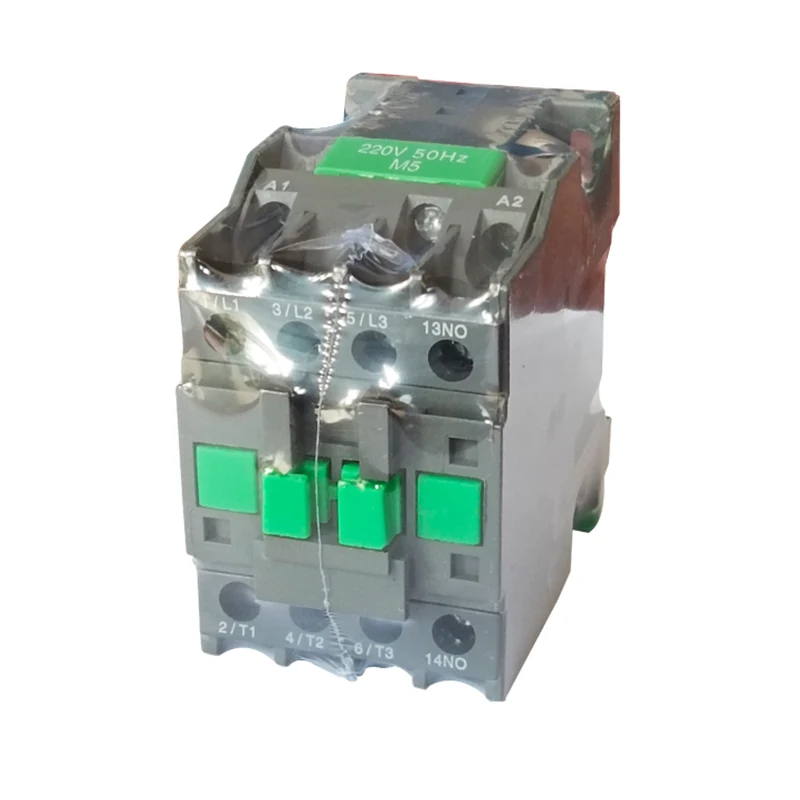

LC1-N TIPO CACTOR AC

Los contactores de CA de tipo LC1-N son adecuados para su uso en circuitos con AC 50Hz o 60Hz, voltajes de hasta 660 V (hasta 690 V para algunos modelos) y corrientes de hasta 95a. Se utiliza para conectar y romper circuitos a largas distancias, así como con frecuencia iniciar y controlar motores de CA.

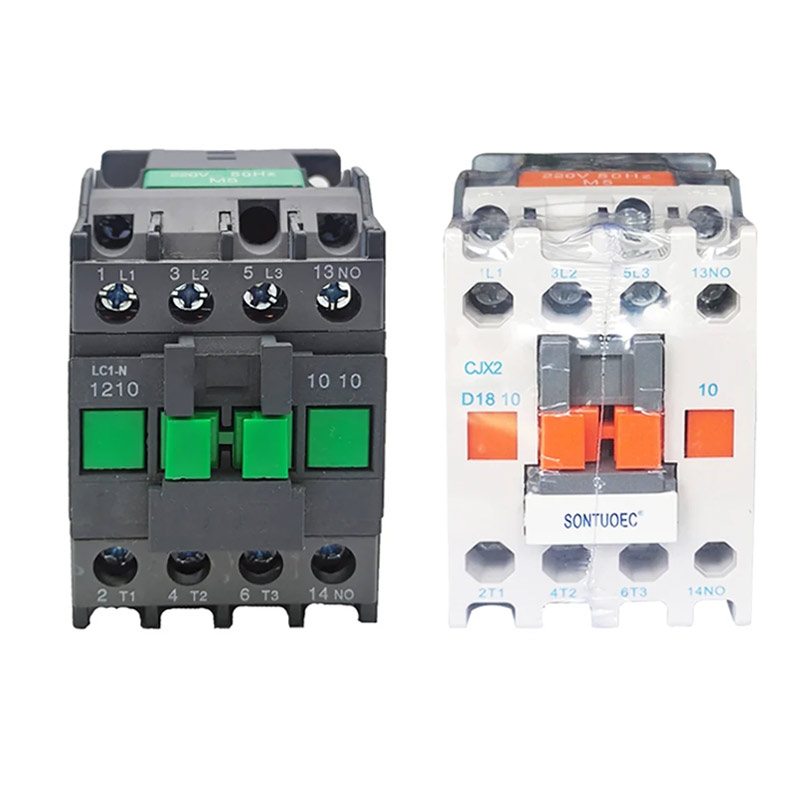

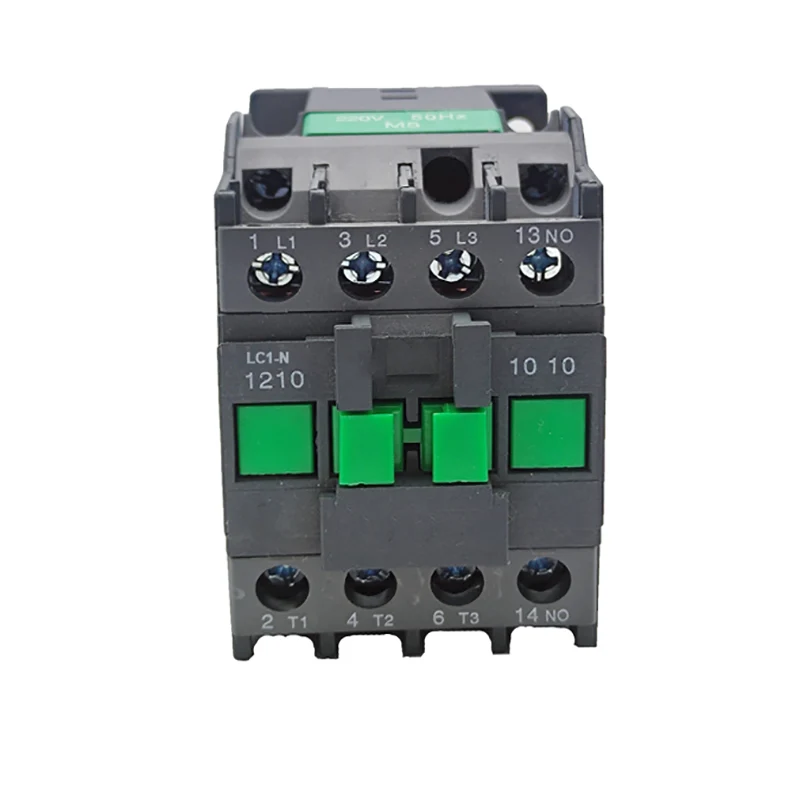

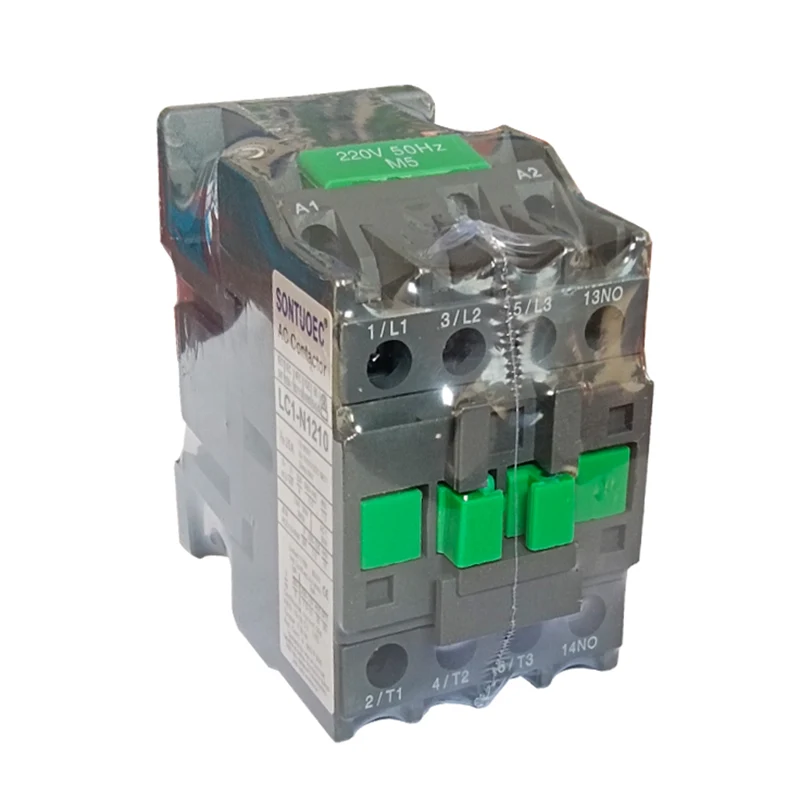

Modelo:LC1-N1210

Enviar Consulta

Descripción del Producto

Tipo		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Corriente de trabajo clasificada (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corriente de trabajo clasificada (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Calificaciones de potencia estándar de 3 fases Motores 50/60Hz Incategoría AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corriente de calor nominal (a)		20	20	32	40	50	60	80	80	125	125
Vida eléctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida eléctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecánica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contactos	3P+NO					3P+NC+No
Número de contactos	3P+NC					3P+NC+No

Características estructurales

Diseño modular: LC1-N Type AC Contactor adopta un diseño modular con una combinación de funciones completa, lo cual es conveniente para que los usuarios elijan y combinen de acuerdo con sus necesidades.

Sistema electromagnético: incluyendo bobina electromagnética y núcleo de hierro, que es una parte importante del contactor, que depende de él para impulsar el cierre y la desconexión de los contactos.

Sistema de contacto: incluido el contacto principal y el contacto auxiliar. El contacto principal se utiliza para conectar y romper el circuito principal y controlar la corriente más grande; El contacto auxiliar se encuentra en el circuito de control para cumplir con los requisitos de varios métodos de control.

Sistema de extinción de arco: equipado con un dispositivo de extinción de arco, generalmente una cubierta de extinción de arco de arcilla longitudinal semicerrado, y equipado con un fuerte circuito de arco de soplado magnético para garantizar que los contactos rompan el circuito generado por el arco se agite de manera confiable, reduzcan el daño de ARC a las contactos.

El principio de operación

Cuando el circuito de control está energizado, la bobina electromagnética genera un campo magnético, que atrae el núcleo de hierro para que los contactos se cierren, conectando así el circuito principal del compresor. Cuando el circuito de control se desenergiza, el campo magnético desaparece, el núcleo de hierro se restablece bajo la acción del resorte, el contacto se desconecta y el circuito principal del compresor también se desconecta.

Parámetros técnicos principales

Voltaje de la fuente de alimentación de control nominal: incluyendo 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V y otras opciones.

Voltaje de succión: generalmente (0.85 ~ 1.1) veces el voltaje de suministro de control nominal.

Voltaje de liberación: generalmente (0.2 ~ 0.75) veces el voltaje de suministro de control nominal.

Tiempo de succión: dependiendo del modelo, el tiempo de succión varía, generalmente entre 12 ~ 35 ms.

Tiempo de liberación: nuevamente, el tiempo de liberación varía según el modelo, generalmente entre 4 ~ 20 ms.

Vida eléctrica: en la categoría de uso de AC-3, la vida eléctrica puede ser cientos de miles de veces a millones de veces.

Vida mecánica: la vida mecánica es típicamente en el rango de millones a 10 millones de ciclos.
