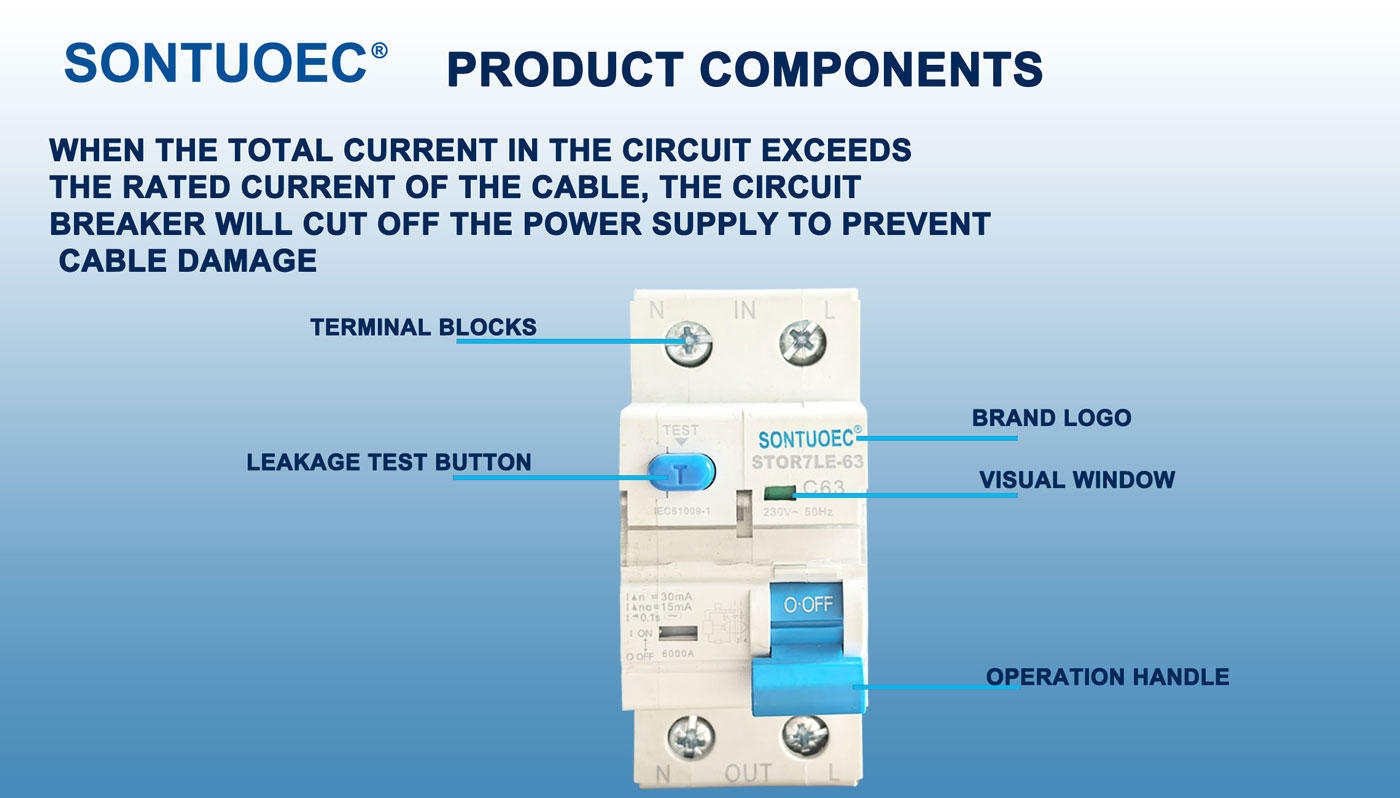

Sontuoec Stro7le-63 Disyuntor de protección contra fugas pequeñas RCBO

SONTUOEC es uno de los proveedores/fabricantes chinos especializados en la producción de diversos pequeños electrodomésticos. STRO7LE-63 RCBO se utiliza en el circuito residencial monofásico de CA 50/60 Hz, voltaje nominal de 240 V y su autoprotección hasta una corriente máxima de cortocircuito de 40 A. Puede proteger el circuito electrónico civil contra sobrecargas y cortocircuitos. Este producto tiene las ventajas de un volumen pequeño, una alta capacidad de corte y el cable con corriente se corta al mismo tiempo, lo que también protege a la persona de descargas eléctricas cuando el cable con corriente se conecta en el lado opuesto. Y cumple con la norma IEC 61009-1.

Modelo:STRO7LE-63

Enviar Consulta

Descripción del Producto

Presupuesto:

Sandard			CEI/EN 61009-1
Eléctrico	Tipo (forma de onda de la fuga a tierra detectada)		tipo electrónico
características	Corriente nominal en	A	y, y
	polacos	P	1P+N
	Tensión nominal	V	CA 230
	Corriente nominal:		6,10,16,20,25,32,40A
	Sensibilidad nominal I△n	A	0,01,0,03,0,1,0,3,0,5
	Tensión de aislamiento Ui	V	250
	Producción residual nominal y	A	500
	capacidad de ruptura I△m	A	500
	Corriente de cortocircuito I△c	A	45.006.000
	Frecuencia nominal	Hz	50/60
	Grado de contaminación		2
Mecánico	vida electrica	t	4000
características	Vida mecánica	t	10000
	Grado de protección		IP20
	Temperatura ambiente	ºC	-25~+40
	(con promedio diario ≤35ºC)	ºC	-25~+40
	Temperatura de almacenamiento	ºC	-25~+70
Instalación	Tipo de conexión de terminales		Cable/barra colectora tipo U/barra colectora tipo pin
	Tamaño del terminal superior/inferior para cable	milímetros2	25
	Tamaño del terminal superior/inferior para cable	AWG	18 de mayo
	Tamaño de terminal superior/inferior para barra colectora	milímetros2	25
	Tamaño de terminal superior/inferior para barra colectora	AWG	18 de marzo
	Montaje		Sobre carril DIN EN 60715(35mm)mediante dispositivo de clip rápido
	Conexión		Desde arriba y abajo

Funciones principales del STRO7LE-63 RCBO

Protección contra sobrecarga: Cuando la corriente en el circuito excede el valor nominal del RCBO STRO7LE-63, cortará automáticamente el circuito dentro de un período de tiempo establecido para evitar que el circuito y el equipo se sobrecalienten, evitando así incendios y daños.

Protección contra cortocircuitos: cuando ocurre un cortocircuito en un circuito, el RCBO STRO7LE-63 cortará rápidamente el circuito para evitar que la corriente de cortocircuito cause daños graves al circuito y al equipo.

Protección contra fugas: El RCBO STRO7LE-63 es capaz de detectar corriente residual (es decir, corriente de fuga) en un circuito. Cuando la corriente residual excede el umbral establecido, el RCBO STRO7LE-63 cortará el circuito en un período de tiempo muy corto para evitar accidentes por electrocución e incendios eléctricos.

Principio de funcionamiento del RCBO STRO7LE-63

El RCBO STRO7-40 contiene un detector de disparo magnético térmico interno (para protección contra sobrecargas y cortocircuitos) y un detector de corriente residual (para protección contra fugas). Cuando la corriente o la corriente residual en el circuito es anormal, el percutor correspondiente activa el mecanismo de disparo del RCBO STRO7-40, cortando rápidamente el circuito.

1. Disparador magnético térmico: utiliza el calor y el campo magnético generado cuando la corriente pasa a través del conductor para activar el disparo. Cuando la corriente es demasiado alta, el conductor se calienta y genera un campo magnético, lo que hace que el bimetal dentro del percutor magnético térmico se doble o que el imán atraiga el núcleo de hierro, lo que activa el mecanismo de disparo.

2.Detector de corriente residual: utiliza un transformador de corriente de secuencia cero para detectar la corriente residual en el circuito. Cuando la corriente residual excede el umbral establecido, el detector de corriente residual enviará una señal al mecanismo de disparo para cortar el circuito.

Características del RCBO STRO7LE-63

Integración multifuncional: El RCBO STRO7LE-63 integra funciones de protección contra sobrecargas, cortocircuitos y fugas, simplificando el diseño y la instalación de sistemas eléctricos.

Alta sensibilidad: los RCBO STRO7LE-63 pueden detectar y cortar rápidamente corrientes anormales y residuales en el circuito, brindando una protección confiable.

Fácil de instalar y mantener: los RCBO STRO7LE-63 suelen estar modularizados para una fácil instalación y mantenimiento.

Alta seguridad: los RCBO STRO7-40 están rigurosamente probados y certificados por su alta seguridad y confiabilidad para garantizar el funcionamiento seguro de los sistemas eléctricos.

Escenarios de aplicación de STRO7LE-63 RCBO

Los RCBO STRO7LE-63 son ampliamente utilizados en sistemas eléctricos de los sectores residencial, comercial e industrial, especialmente aquellos que requieren protección simultánea contra sobrecarga, cortocircuito y fuga a tierra. Por lo general, se instalan en cajas de distribución, tableros de distribución o gabinetes de control para proteger circuitos y equipos de daños causados por corriente y voltaje anormales, y para evitar la electrocución.
