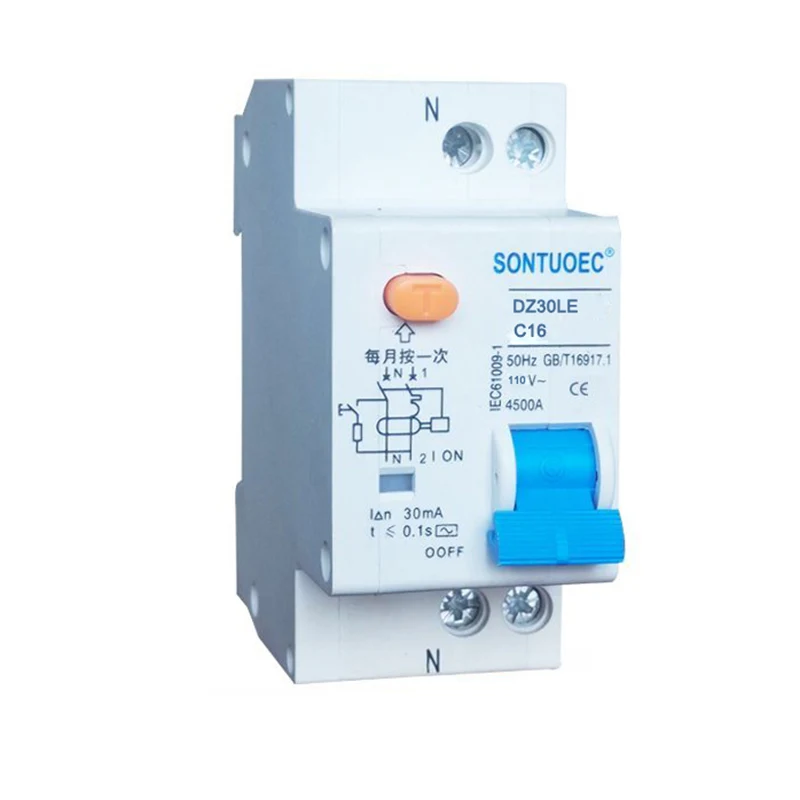

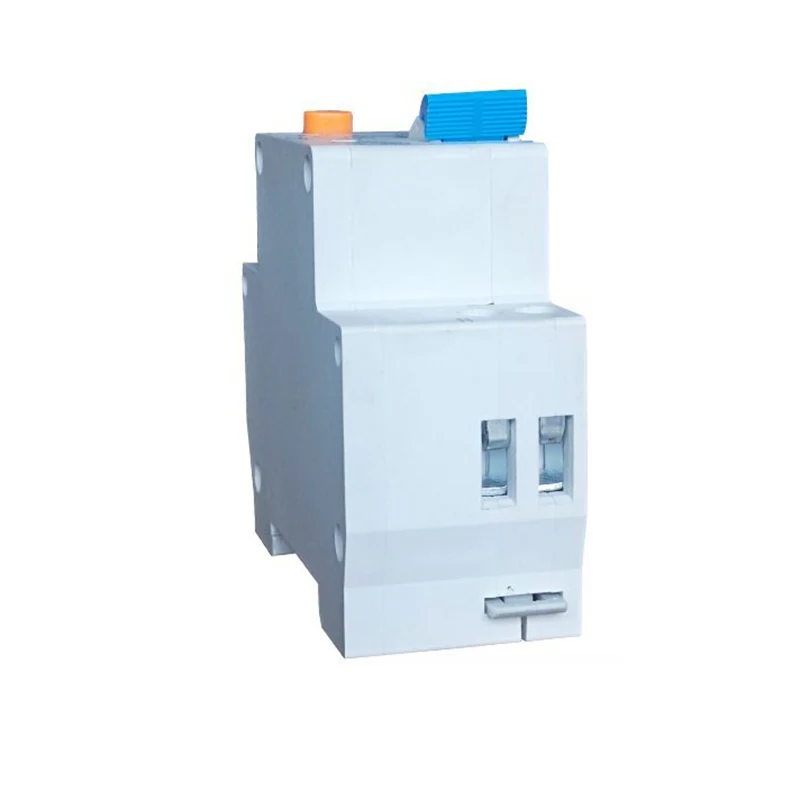

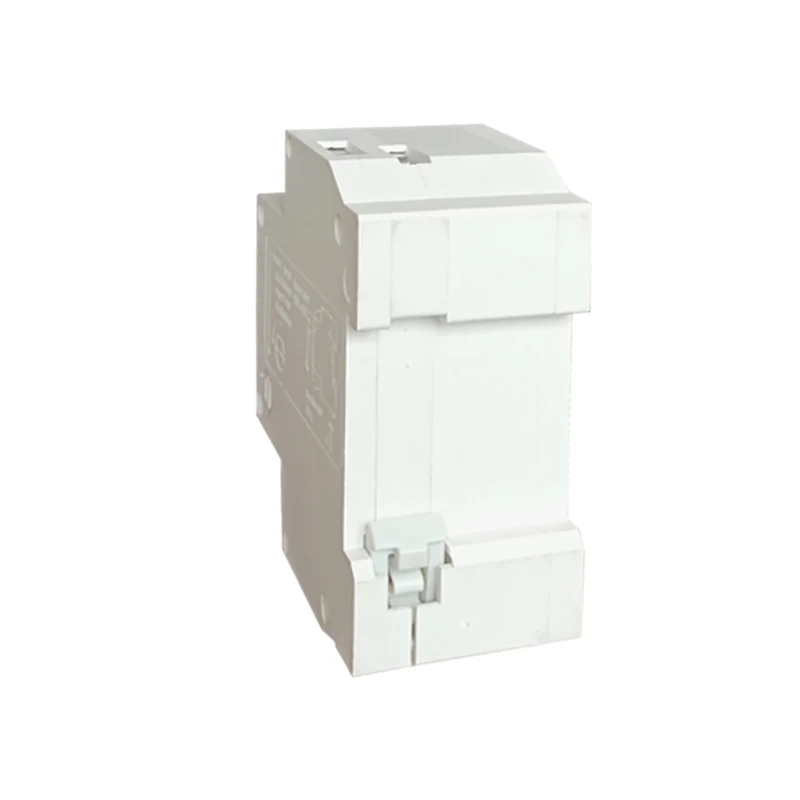

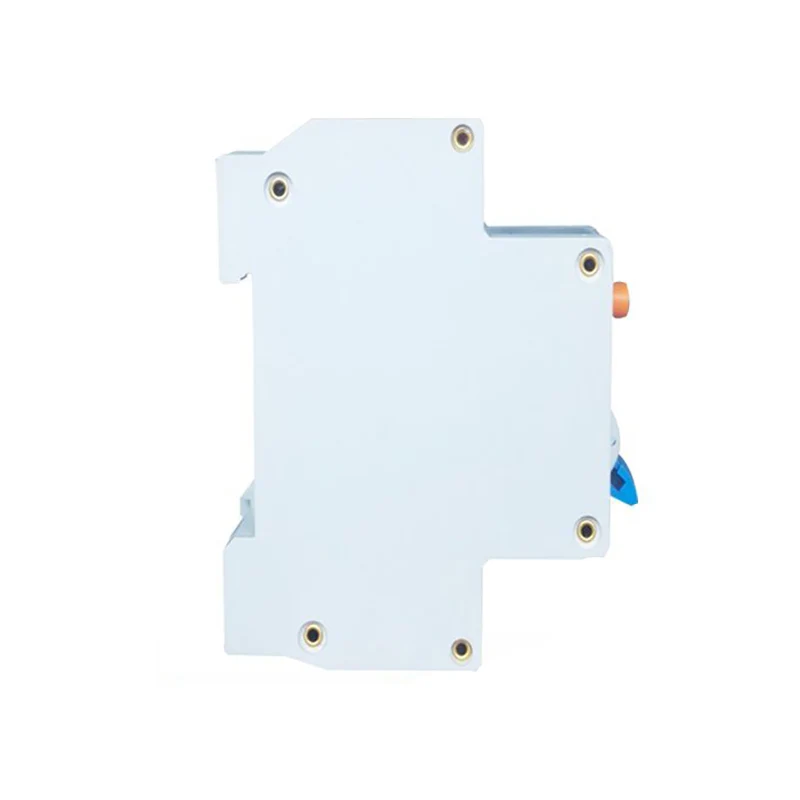

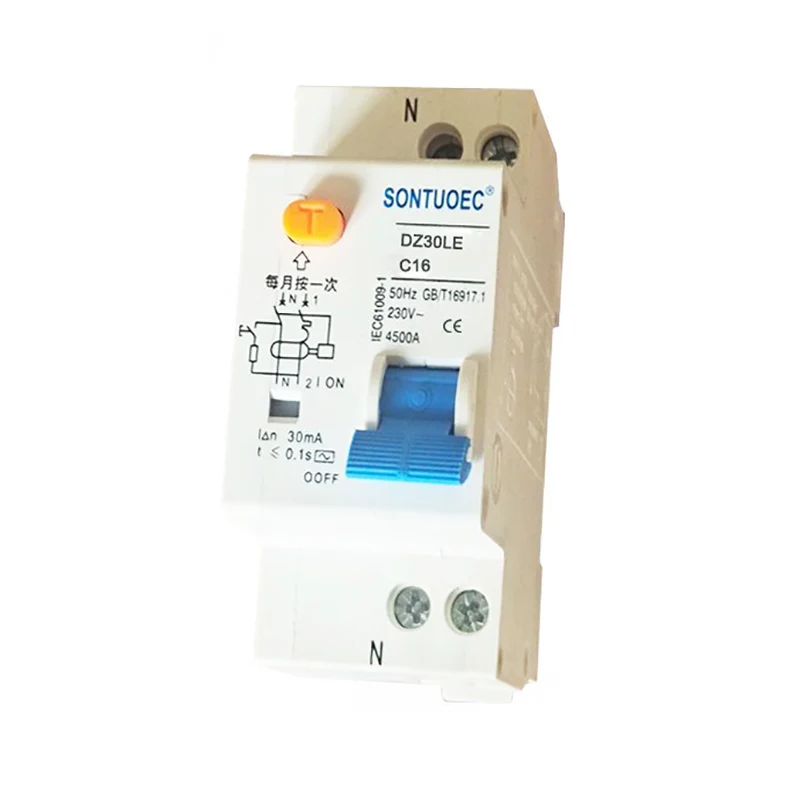

Tipo electrónico RCBO

El tipo electrónico RCBO puede conectar y romper la corriente en el circuito principal, y cortar automáticamente el circuito cuando ocurre la corriente residual (corriente de fuga) en el circuito principal, para evitar la descarga eléctrica personal o los accidentes de fuego eléctrico. Al mismo tiempo, RCBO también tiene una función de protección contra sobrecorriente, que puede cortar el circuito cuando se produce una sobrecarga o cortocircuito en el circuito para proteger la seguridad del circuito y el equipo.

Enviar Consulta

Descripción del Producto

Modelo	Tipo electrónico
Nombre del producto	Dz30le
Estándar	IEC61009-1
Polo	1p+n
Corriente nominal (a)	6a, 10a, 16a, 20a, 25a, 32a; 40A
Corriente de cortocircuito residual condicional nominal	3ka; 4.5ka: 6ka
Resistencia electromacánica	Más de 4000 ciclos
Corriente operativa residual nominal	10 mA, 30 mA, 100 mA, 300 mA, 500 mA

Selección e instalación

Al seleccionar el tipo, debe elegirse de acuerdo con los parámetros, como el voltaje nominal, la corriente nominal, la capacidad de ruptura de cortocircuito y la corriente de fuga del circuito. Al mismo tiempo, el número de polos de RCBO y el número de bucles actuales también deben considerarse para cumplir con los requisitos de protección del circuito.

Al instalar, se deben seguir los siguientes principios:

El RCBO debe instalarse en un lugar seco y ventilado sin gas corrosivo y sin peligro de explosión.

El cableado del RCBO debe ser correcto y confiable, sin contacto suelto o deficiente.

El mecanismo operativo de RCBO debe ser flexible y confiable, fácil de operar y mantener.

RCBO debe ser inspeccionado y probado regularmente para garantizar su rendimiento confiable.

Mantenimiento y revisión

Durante el uso del RCBO, el mantenimiento y la revisión deben realizarse periódicamente para garantizar un funcionamiento adecuado. El mantenimiento y la revisión incluyen:

 Compruebe si la apariencia y el cableado del RCBO están intactos, sin daños ni flojedad.

 Compruebe si el mecanismo operativo del RCBO es flexible y confiable, y si hay algún fenómeno de interferencia o mal funcionamiento.

 Verifique si la función de protección de corriente residual y la función de protección contra sobrecorriente del RCBO son normales.

 Limpie y desempolve el RCBO para mantenerlo seco y limpio.

Este tipo de RCBO (MCB+RCCB) funciona como combinación del interruptor de circuito y el dispositivo de corriente residual, que protege a los humanos de la falla de la electricidad debido a la corriente de falla de la tierra, el corto circuito, la corriente. Se autoprotea hasta una corriente de cortocircuito máximo 32A o 40A. Y cumpla con el estándar IEC/EN 61009.1.

1. Provide la protección contra la falla de la tierra/corriente de fuga y la función del aislamiento

2. Capacidad actual de resistencia de cortocircuito de cortocircuito

3. Conexión de la terminal y la conexión de la barra de colas de Terminal y PIN

4. Equipado con terminales de conexión protegidos con los dedos

5. Desconecte el circuito automáticamente cuando ocurra la falla de la tierra/la corriente de fuga y supera la sensibilidad nominal

6. Independiente de la fuente de alimentación y el voltaje de línea, y libre de interferencia externa, fluctuación de voltaje.

Electronic Type RCBO
