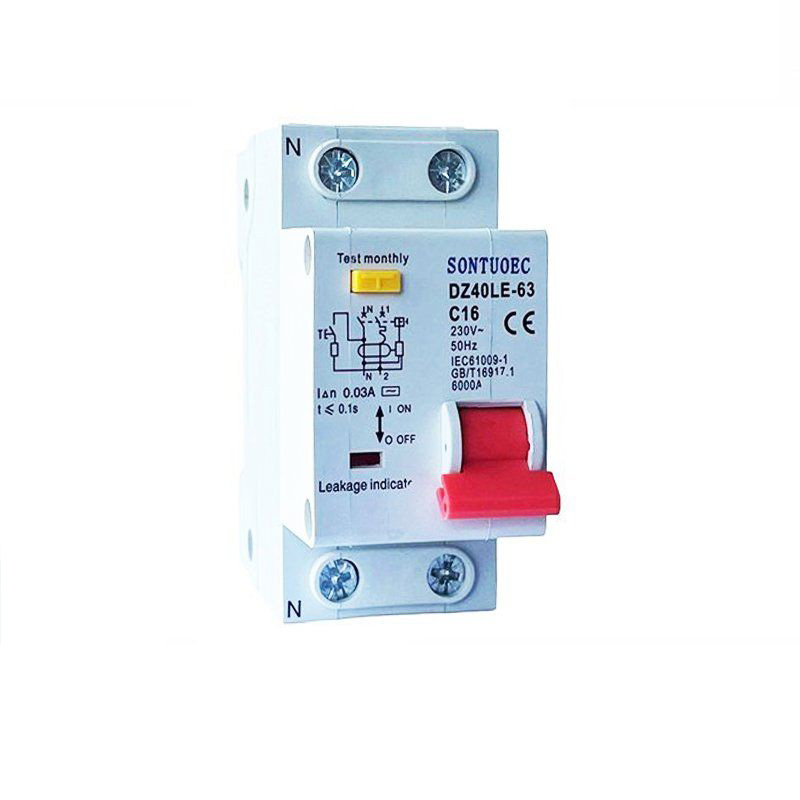

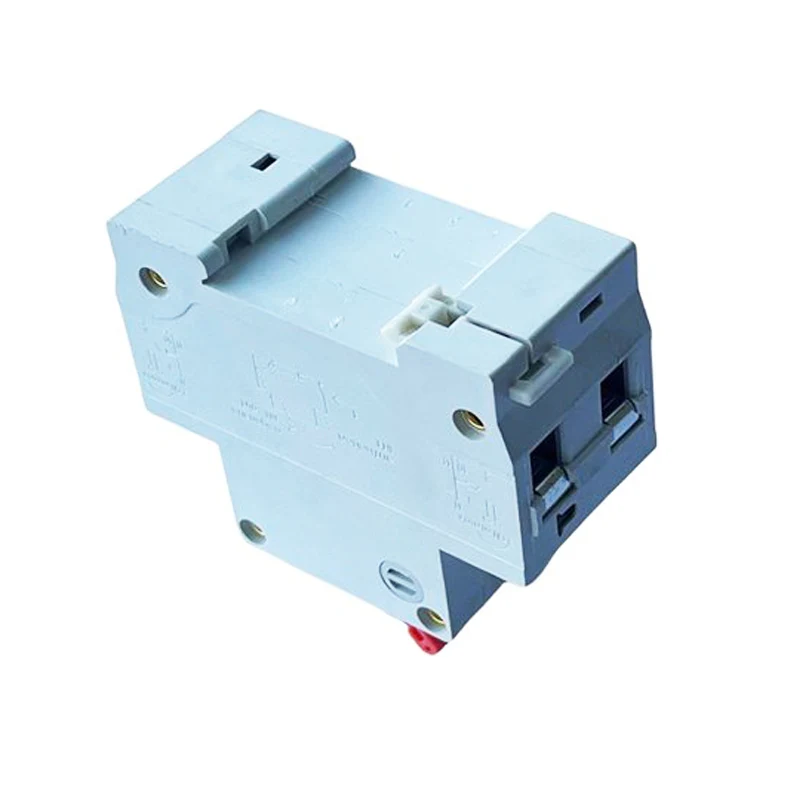

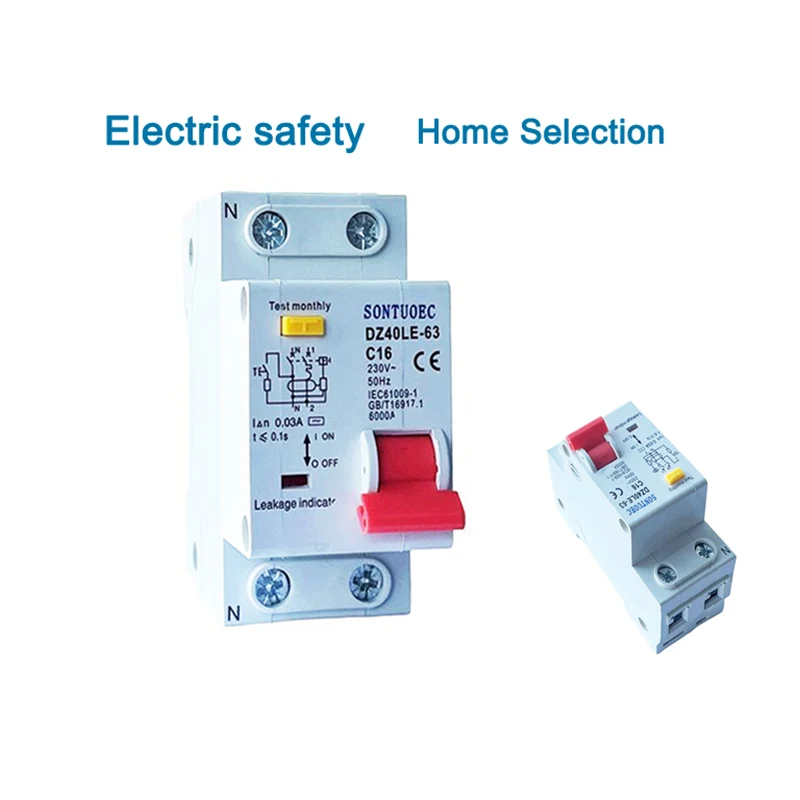

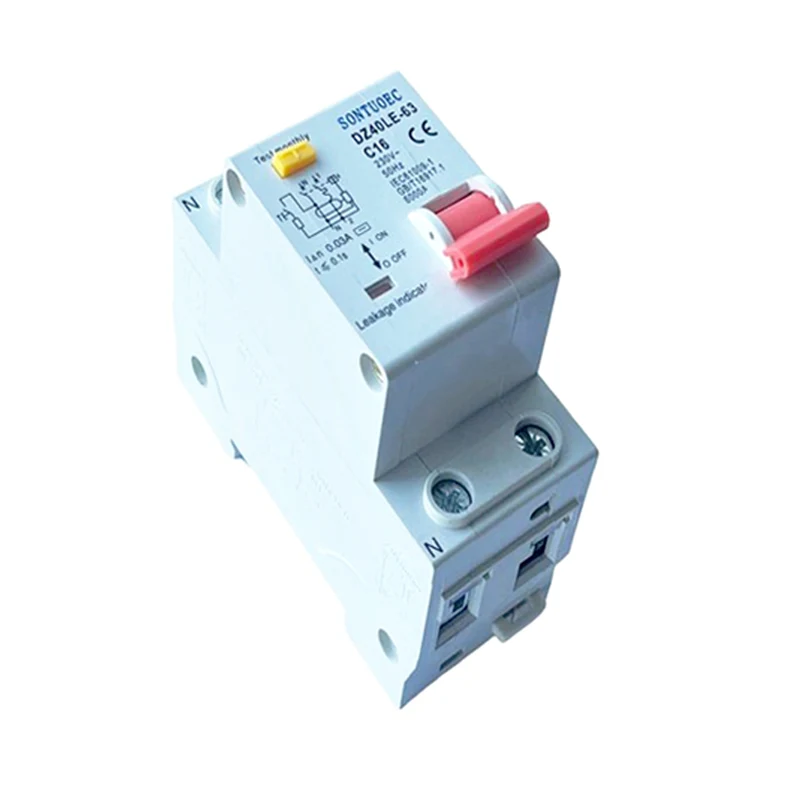

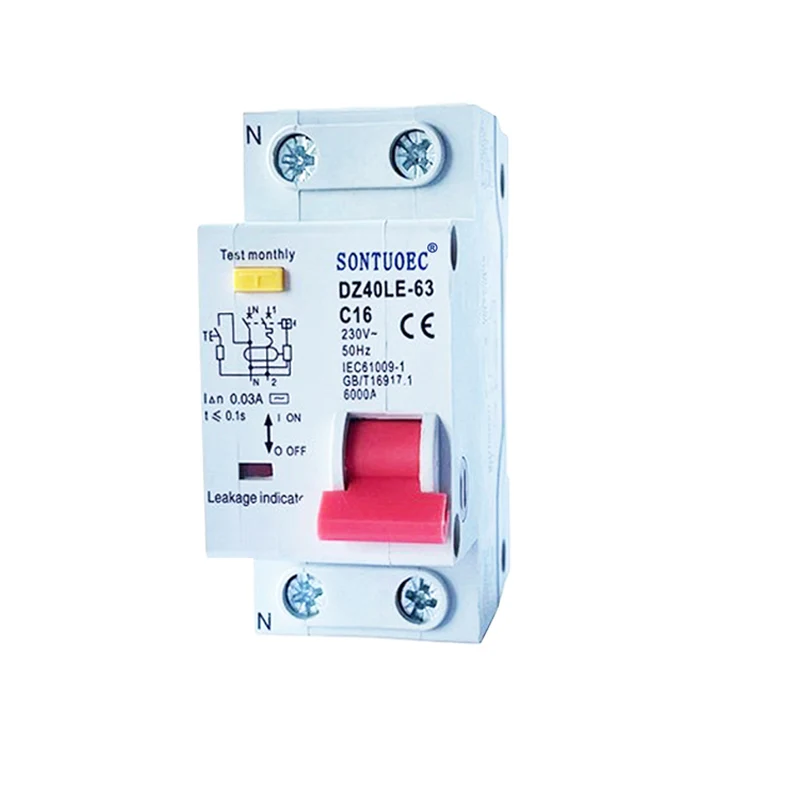

Interruptor de circuito residual 2p 1p+N con protección contra sobrecorriente

Principio de operación

El principio de funcionamiento del interruptor de circuito residual 2p 1p+N con protección contra sobrecorriente se basa en la suma vectorial de las corrientes y el principio electromagnético. Cuando las corrientes en las líneas L (fuego) y N (cero) en el circuito no son iguales en magnitud, la suma vectorial de las corrientes en el lado primario del circuito del transformador no es cero, lo que genera un voltaje inducido en la bobina lateral secundaria. Este voltaje inducido se agrega al relé electromagnético, generando una corriente de excitación que crea una fuerza de desmagnetización inversa. Cuando la corriente de falla alcanza el valor de corriente de funcionamiento del RCBO, esta fuerza de desmagnetización inversa hará que la armadura dentro del relé electromagnético se desactive del yugo, empujando el mecanismo de operación para actuar y cortar el circuito de corriente de falla.

Características y beneficios

Protección multifuncional: 2p RCBO combina funciones de protección de corriente residual y protección contra sobrecorriente, que pueden proteger completamente la seguridad de los circuitos y los equipos.

Alta confiabilidad: adoptar componentes electrónicos avanzados y mecanismo de desconexión, tiene una alta confiabilidad y seguridad.

Configuración flexible: el diseño de 2 polos permite la protección simultánea de la potencia de 1 fase y la línea cero, adecuada para varios sistemas eléctricos complejos.

Fácil de instalar y mantener: diseño estructural razonable, fácil de instalar y, al mismo tiempo, fácil de llevar a cabo el mantenimiento y la revisión.

Selección e instalación

Selección: al seleccionar el tipo, debe basarse en el voltaje nominal, la corriente nominal, la capacidad de ruptura de cortocircuito y la corriente de acción de fuga del circuito y otros parámetros. Al mismo tiempo, el número de polos y el número de circuitos actuales de RCBO también deben considerarse para satisfacer las necesidades de protección del circuito.

Instalación: 2p RCBO debe instalarse en un lugar seco y ventilado sin gas corrosivo y sin peligro de explosión. La instalación debe garantizar que el cableado sea correcto y confiable, el mecanismo operativo es flexible y confiable, y la instalación sigue los estándares y códigos relevantes.
