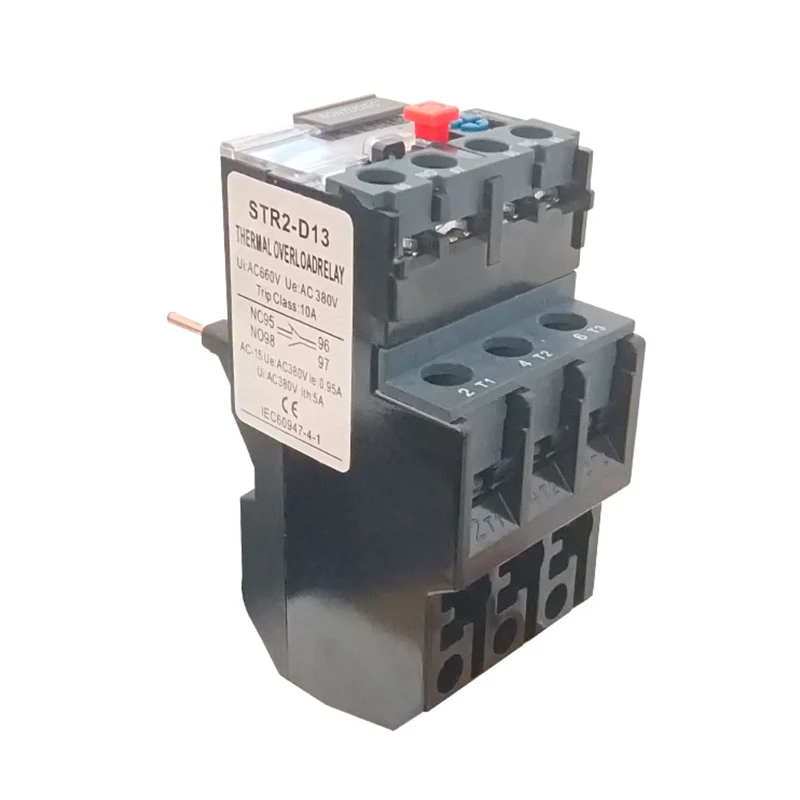

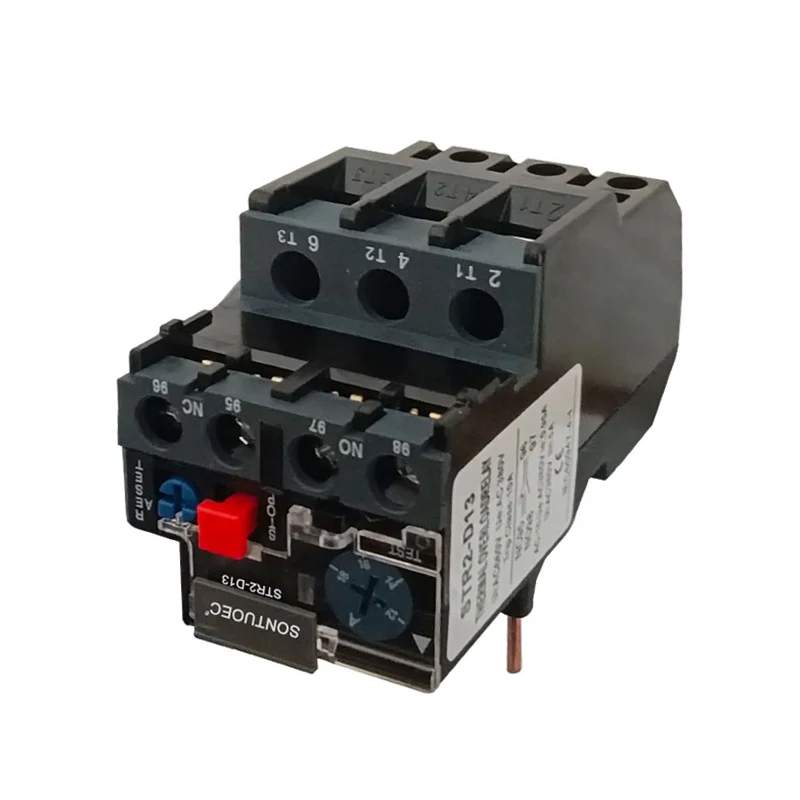

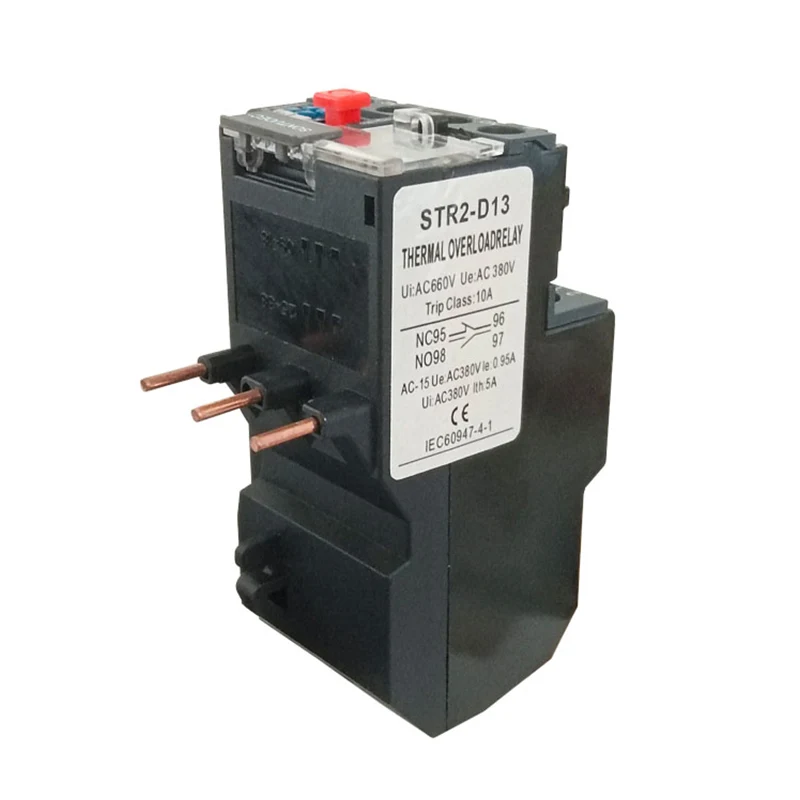

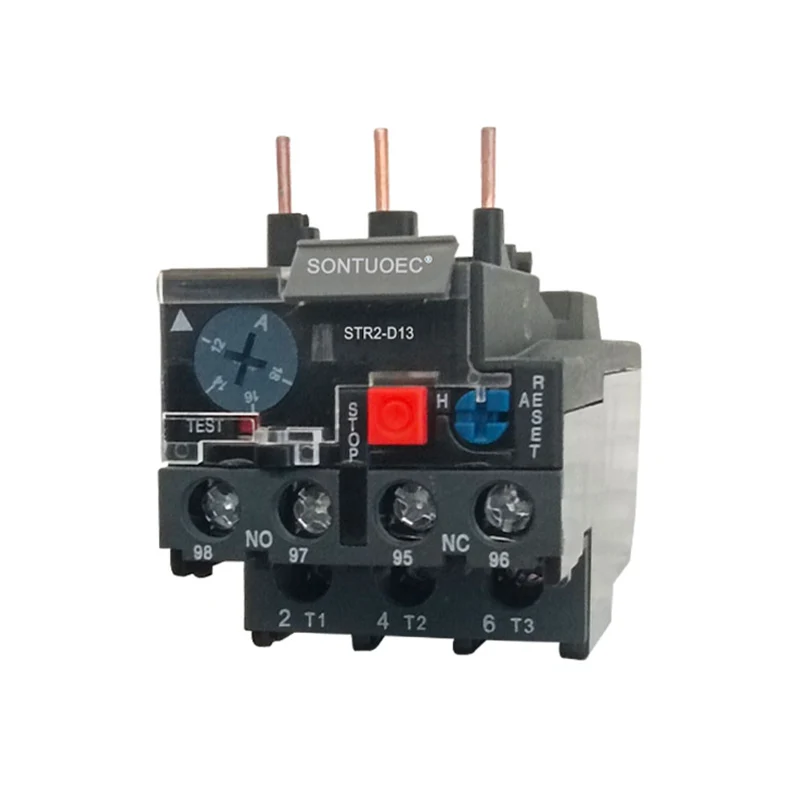

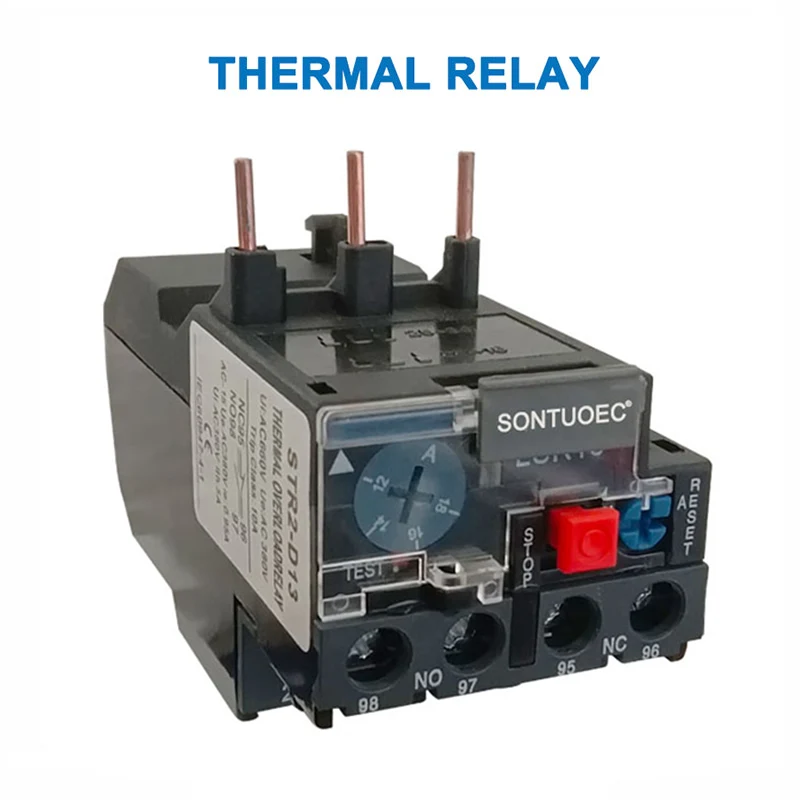

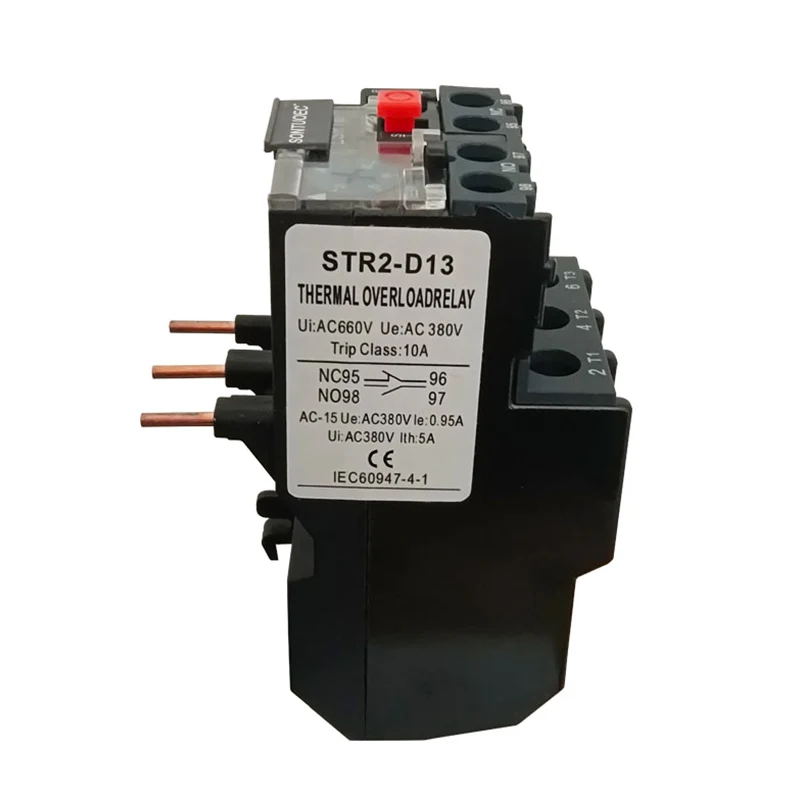

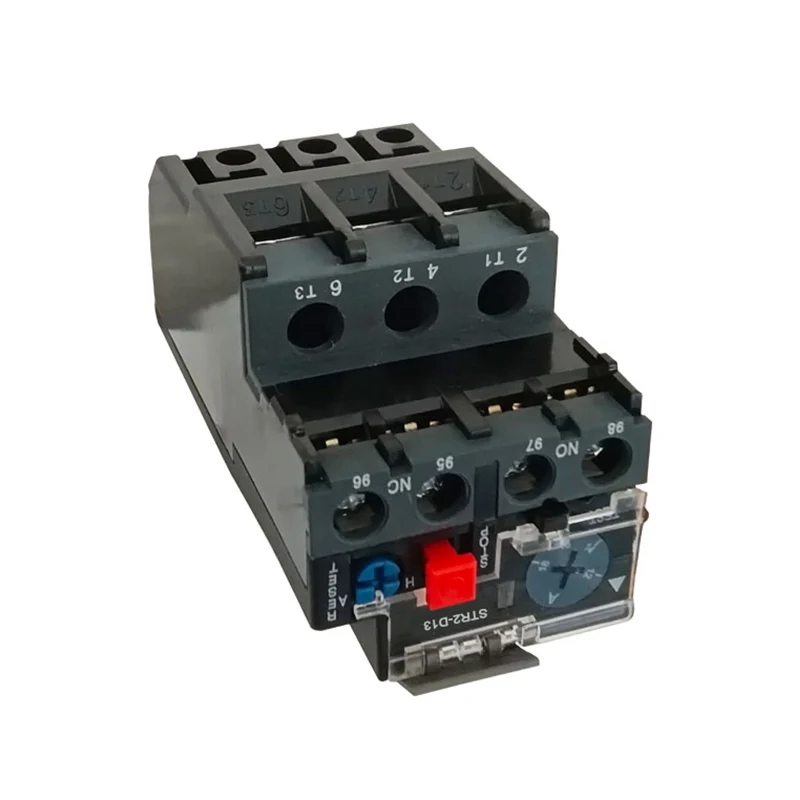

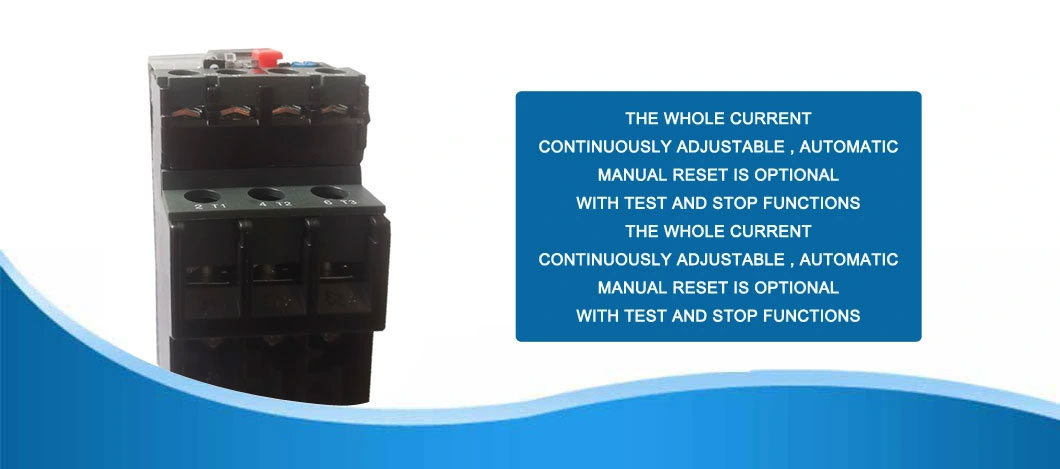

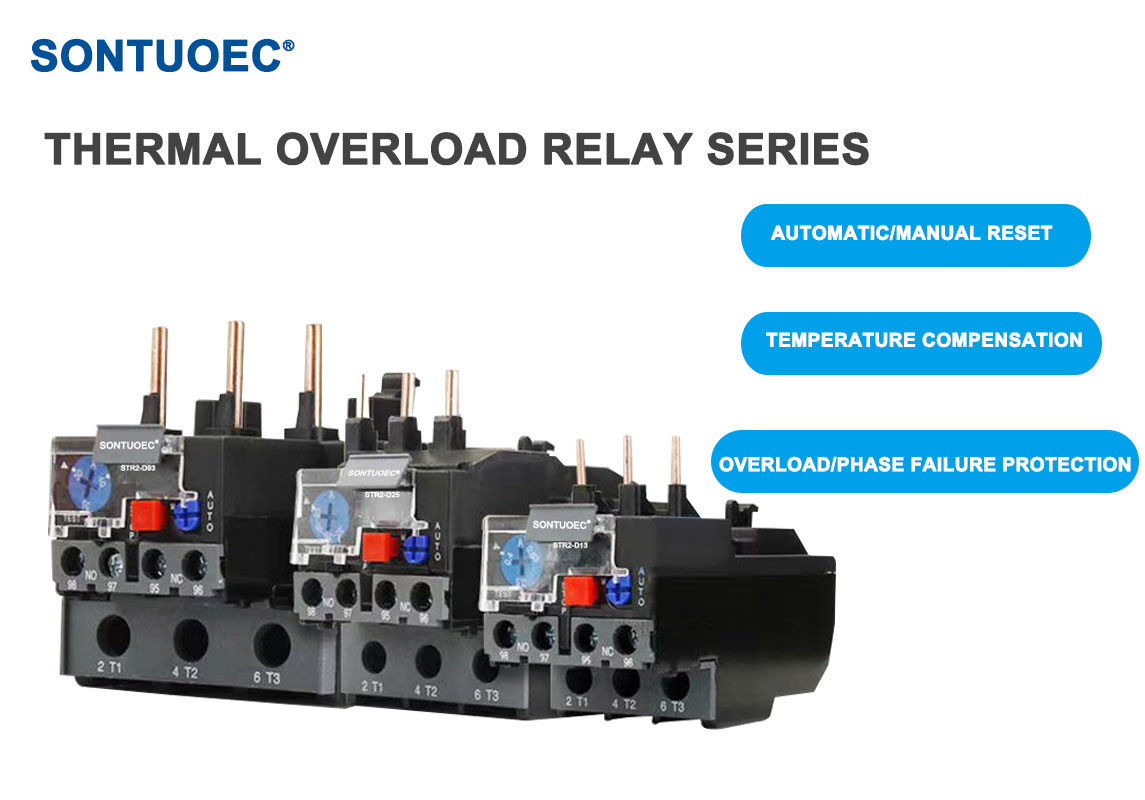

Relé térmico ST2-D13

El relé térmico Str2-D13 es el uso de la corriente a través del calor generado por el elemento térmico, de modo que existen diferentes coeficientes de expansión de la deformación de la lámina bimetálica, cuando la deformación alcanza una cierta distancia, para promover la acción de la varilla de conexión, para que el circuito de control se desconecte, para lograr la protección contra sobrecarga del motor. Como elemento de protección de sobrecarga del motor, el relé térmico ST2-D13 tiene las ventajas de tamaño pequeño, estructura simple y bajo costo.

Modelo:STR2-D13

Enviar Consulta

Descripción del Producto

Presupuesto:

Nombre del producto	Relé de sobrecarga térmica
Modelo	Str2-d13
Material	Plastic, componentes electrónicos
Contacto térmico	1NO+1NC
Corriente de retransmisión térmica	0.1a-25a
Rango de corriente ajustable (a) Rango de configuración	1a-1.6a
	1.6a-2.5a
	4A-6A
	5.5a-8a
	7a-10a
	9a-13a
	12a-18a
	17a-25a
	Por favor, tenga en cuenta el rango actual cuando realice el pedido
ui
Frecuencia	660V
Clase de disparo	50/60Hz
Tamaño total (aprox)	7 × 4.5 × 7.5cm/2.8 "× 1.8 × 2.95" （LWH）
Color	Como se muestra la imagen

Parámetros técnicos principales

Modelo	Corriente nominal	NO.	Rango de ajuste (a)	Para contactor
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	ST2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

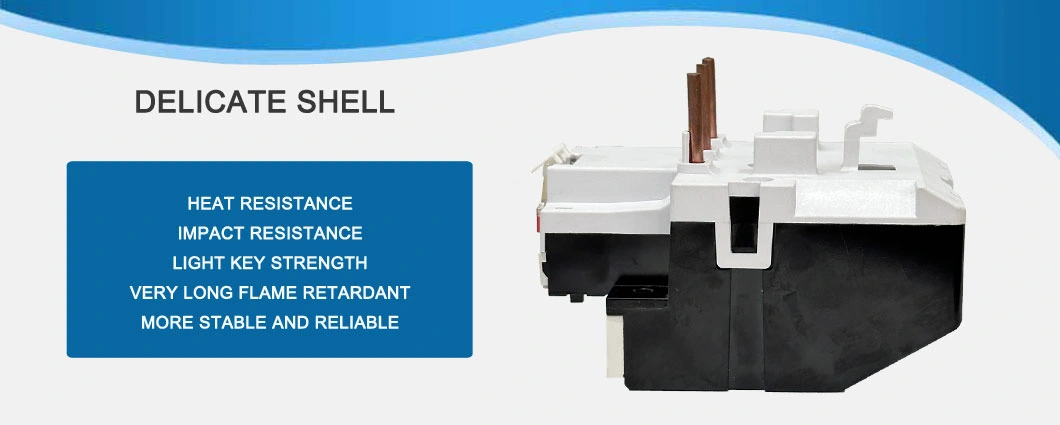

Composición y estructura

El relé térmico ST2-D13 consiste principalmente en elementos de calentamiento, bimetales, contactos y un conjunto de mecanismo de transmisión y ajuste. Entre ellos, el elemento de calentamiento es un pedazo de cable de resistencia con un pequeño valor de resistencia, que está conectado en serie en el circuito principal del motor a proteger; La lámina bimetal está hecha de dos tipos de láminas de metal con diferentes coeficientes de expansión térmica rodadas y presionadas, y cuando la corriente eléctrica pasa a través del elemento calefactor, la lámina bimetal se doblará debido al calor.

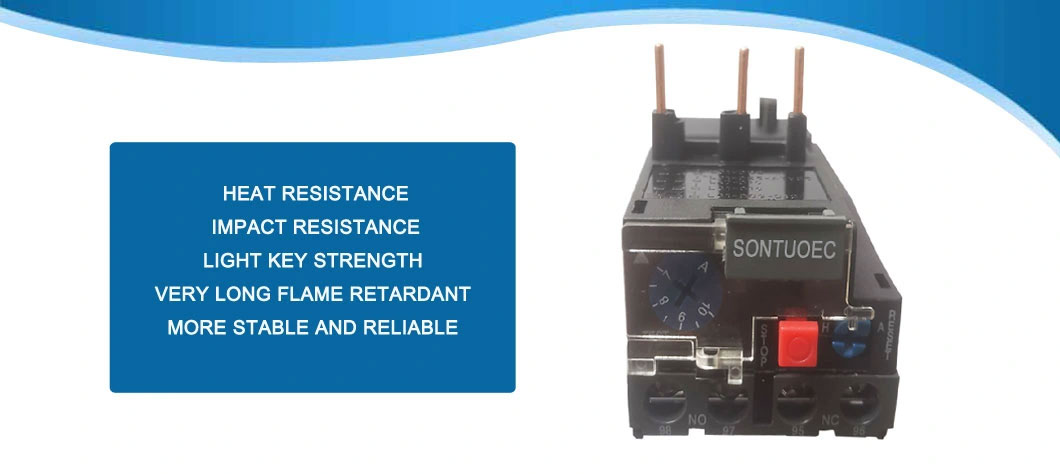

STR2-D13 Thermal Relay

Parámetros técnicos

Los principales parámetros técnicos del relé térmico Str2-D13 incluyen voltaje nominal, corriente nominal, frecuencia nominal y rango de corriente de rectificación. Entre ellos, el voltaje nominal se refiere al valor de voltaje más alto que el relé térmico ST2-D13 puede funcionar normalmente, generalmente 220V, 380V, 600V, etc.; La corriente nominal se refiere a la corriente a través del relé térmico ST2-D13; La frecuencia nominal generalmente está diseñada de acuerdo con el 45-62Hz; El rango de la corriente nominal describe la relación entre el tiempo de acción del relé térmico ST2-D13 y el cuadrado de la corriente inversamente proporcional bajo la condición de una determinada corriente.

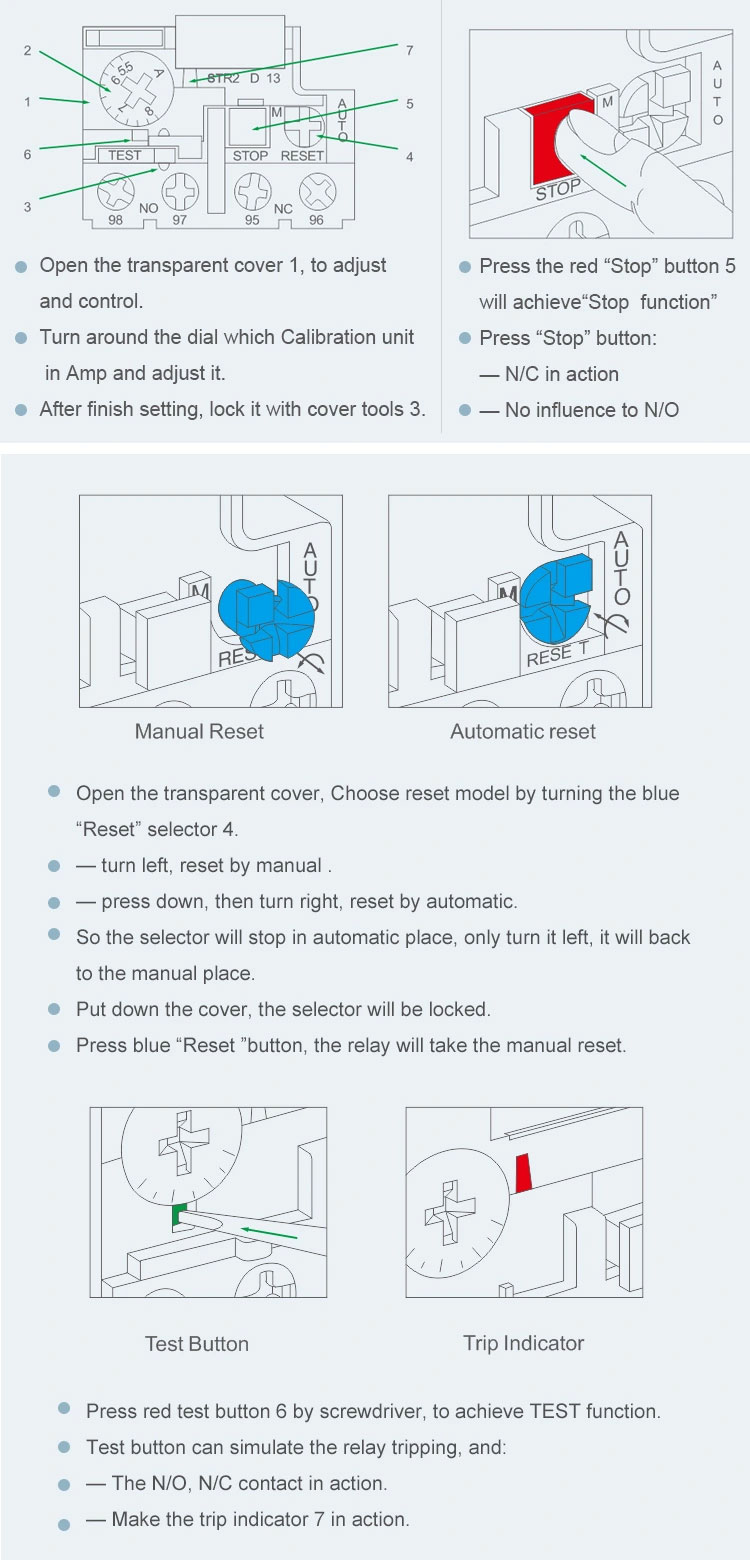

Características operativas

Las características de funcionamiento de un relé térmico ST2-D13 dependen principalmente de su elemento bimetal interno y de calentamiento. Cuando el motor se sobrecarga, la corriente en el devanado aumenta y la corriente a través del elemento de retransmisión térmica ST2-D13 también aumenta, lo que hace que el bimetal se eleve a una temperatura más alta y se dobla en mayor medida, empujando así la barra de conexión a la acción y desconectando el circuito de control. Después de que se haya accionado el relé térmico STR2-D13, el bimetal requiere un período de enfriamiento antes de que pueda reiniciarse.

Rol y aplicación

Los relés térmico ST2-D13 se utilizan principalmente para proteger los motores eléctricos contra fallas como sobrecargas, roturas de fase y alimentación trifásica desequilibrada. En los circuitos de motor, los relés térmico Str2-D13 son más efectivos cuando se usan junto con disyuntores con protección contra cortocircuitos. Además, los relés térmico ST2-D13 también se pueden utilizar para la protección contra la sobrecarga de otros equipos eléctricos o circuitos eléctricos.

Precauciones para la selección y uso

Al seleccionar los relés térmico ST2-D13, se debe tener una consideración integral de acuerdo con la corriente nominal del motor, el entorno laboral, la corriente de arranque, la naturaleza de la carga y otros factores. El relé térmico ST2-D13 debe instalarse en un entorno de gases secos, ventilados y no corrosivos, y garantizar que su cableado sea correcto y firme.

En el curso del uso, el estado de trabajo del relé térmico ST2-D13 debe verificarse regularmente para garantizar su funcionamiento y seguridad normales. Si la sobrecarga del motor está defectuosa, para evitar comenzar el motor nuevamente, el relé térmico ST2-D13 debe reiniciarse manualmente.
