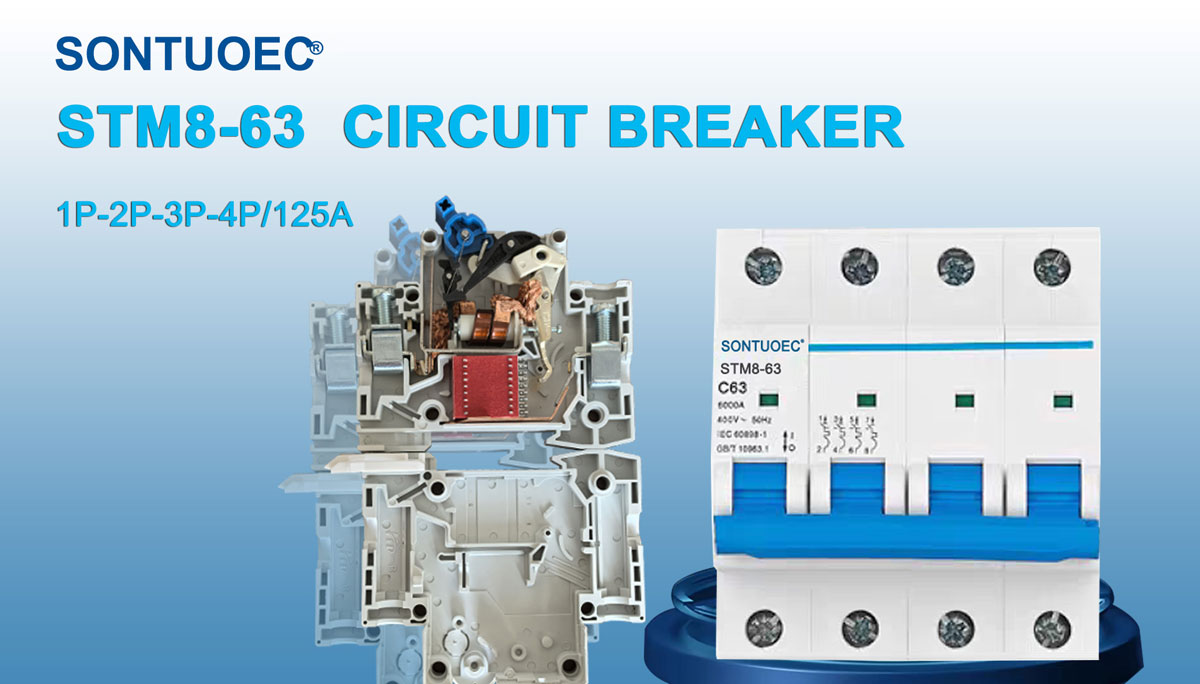

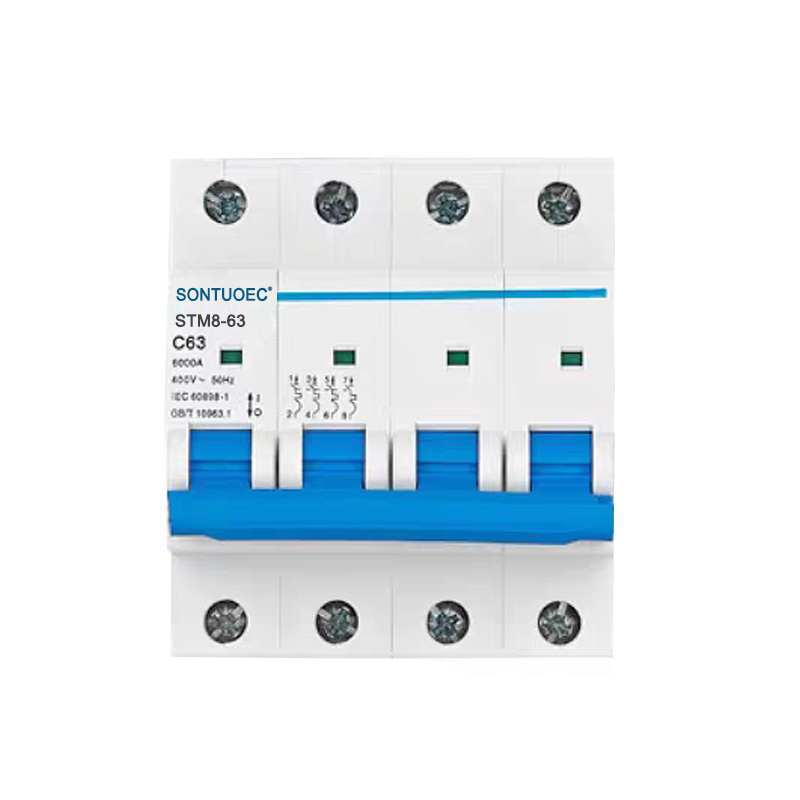

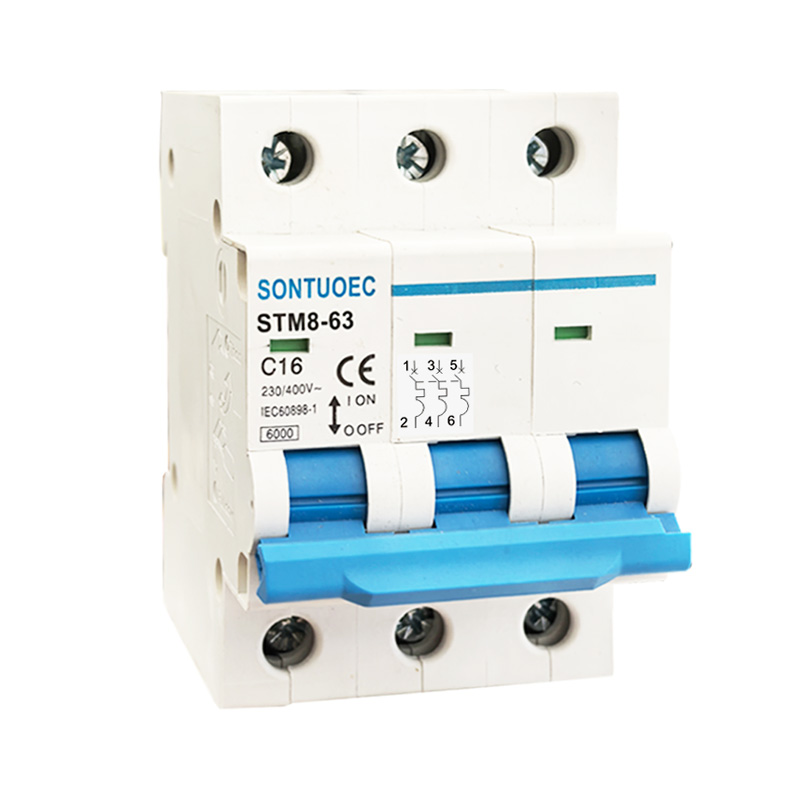

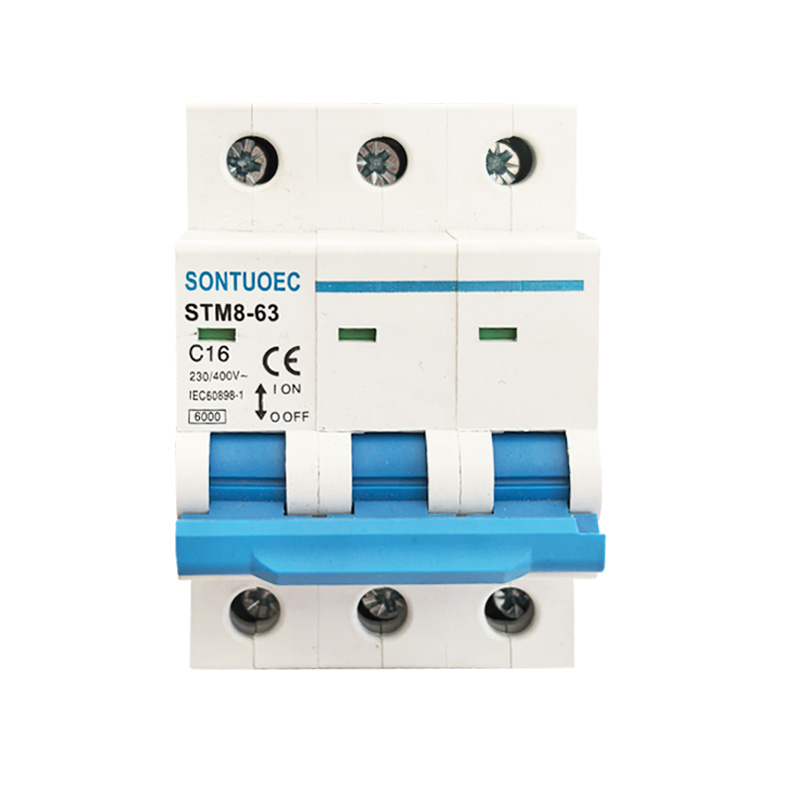

STM8-63 Rompedor de circuitos en miniatura 6ka 1p 2p 3p 4p 16a 230/400V

Sontuoec es uno de los proveedores/fabricantes chinos que se especializan en la producción de varios aparatos eléctricos pequeños STM8-63 Circuito en miniatura 6ka 1p 2p 3p 4p 16a 230/400V tiene las características de estructura avanzada, confiable en el rendimiento, alta capacidad de ruptura, apariencia elegante y su caparazón y partes están hechas de materiales con resistencia al impacto, sólida característica de retraso de flamá. Es adecuado para el sistema de energía de AC 50/60Hz, voltaje nominal de 230/400V y corriente nominal de hasta 63a. Se aplica principalmente en el edificio de oficinas, residencia, para iluminación, distribución de energía y sobrecarga y protección contra el cortocircuito del equipo. Normalmente, también se puede usar como la transferencia no frecuente del sistema de energía. Se ajusta a los estándares IEC60898-1.

Modelo:STM8-63

Enviar Consulta

Descripción del Producto

Presupuesto:

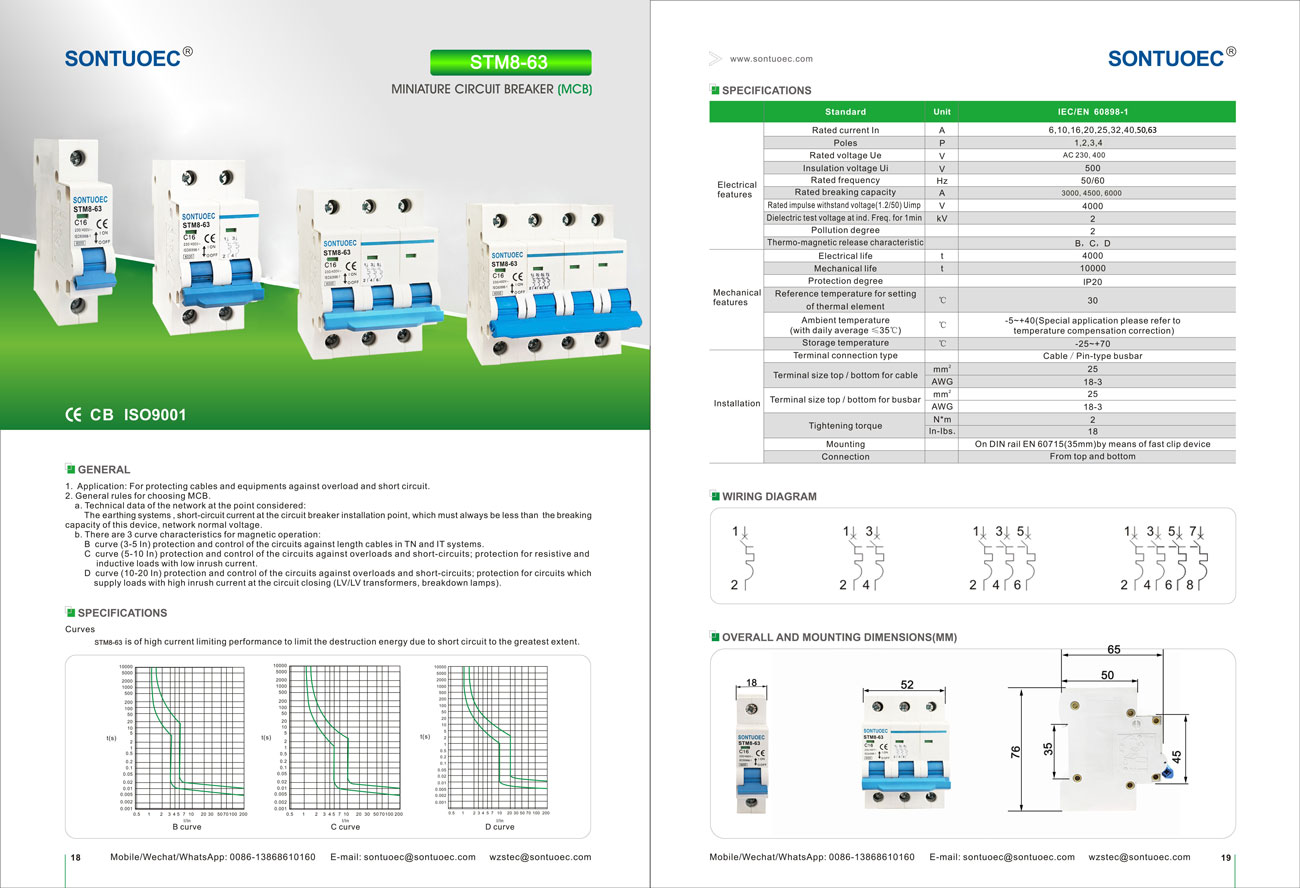

	Estándar		IEC/EN 60898-1
Características eléctricas	Calificado actual en	A	1,2,4,6,10,16,20,25,32,40,50,63
	Polos	P	1,2,3,4
	Voltaje nominal UE	V	C.A. 230, 400
	Ui de voltaje de aislamiento	V	500
	Frecuencia nominal	Hz	50/60
	Capacidad de ruptura nominal	A	3000, 4500, 6000
	Voltaje de resistencia de impulso nominal (1.2/50) uimp	V	4000
	Voltaje de prueba dieléctrica en Ind.freq. durante 1 minuto	KV	2
	Título de contaminación		2
	Característica de liberación termomagnética		B, C, D
Características mecánicas	Eléctrico vida	t	4000
	Vida mecánica	t	10000
	Título de protección		IP20
	Temperatura de referencia para configurar	ºC	30
	de elemento térmico	ºC	30
	Temperatura ambiente	ºC	-5 ~+40 (especial Solicitud Consulte a
	(con promedio diario ≤35ºC)	ºC	temperatura Corrección de compensación)
	Temperatura de almacenamiento	ºC	-25 ~+70
Instalación	Terminal tipo de conexión		Tipo de cable/alfiler barra de colmillo
	Terminal Tamaño superior/inferior para el cable	mm²	25
	Terminal Tamaño superior/inferior para el cable	Awg	18 de marzo
	Tamaño terminal superior/fondo para barra de colmillo	mm²	25
	Tamaño terminal superior/fondo para barra de colmillo	Awg	18 de marzo
	Torque de apriete	N^*m	2
	Torque de apriete	En lbs	18

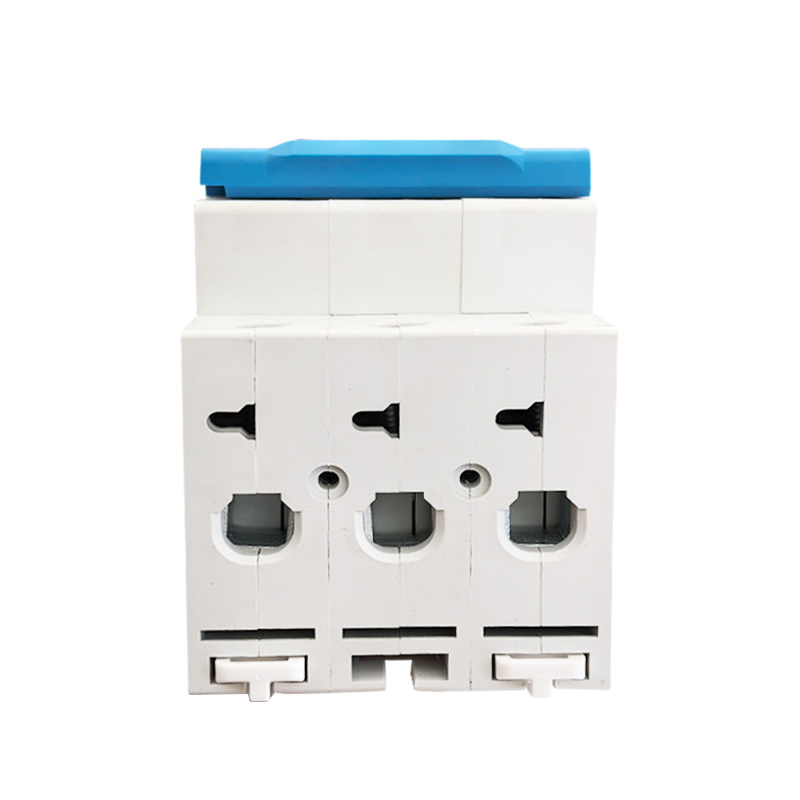

	Montaje		en DIN Rail EN 60715 (35 mm) por medio del dispositivo de clip rápido
	Conexión		De arriba e abajo

Funciones principales del interruptor de circuito en miniatura STB1-63

1. Protección de carga: cuando la corriente en el circuito excede el valor nominal del MCB, el interruptor de circuito en miniatura STM8-63 6KA 1P 2P 3P 4P 16A 230/400V cortará automáticamente el circuito dentro de un período de tiempo establecido para evitar que el circuito y el equipo sobrecalienten.

2. Protección contra el circuito: cuando ocurre un cortocircuito en el circuito, el interruptor de circuito en miniatura STB1-63 corta el circuito inmediatamente para evitar que la corriente de cortocircuito dañe el circuito y el equipo.

3. Protección de pilotos (algunos MCB tienen esta función): para MCB con protección contra fugas, cuando hay fugas en el circuito, el interruptor de circuito en miniatura STB1-63 corta rápidamente el circuito para proteger la seguridad personal.

Principio de operación de MCBS

Los MCB generalmente contienen un detector de viaje magnético o electrónico térmico en el interior, que se utiliza para detectar cambios en la corriente en el circuito. Cuando la corriente es anormal, el delantero desencadena el mecanismo de disparo del MCB, causando que el circuito en miniatura STB1-63 se corte rápidamente del circuito.

1.TRIKER MAGNÉTICO TERMAL: utiliza el calor generado cuando la corriente pasa a través del conductor para activar el disparo. Cuando la corriente es demasiado grande, el conductor se calienta, causando que el bimetal dentro del delantero magnético térmico se dobla, desencadenando así el mecanismo de disparo.

2. delantero electrónico: utiliza componentes electrónicos para detectar los cambios de corriente y controlar la acción del mecanismo de disparo. Cuando se detecta una corriente anormal, el delantero electrónico envía una señal al mecanismo de disparo para cortar el circuito.

Escenarios de aplicación de MCB

Los MCB se utilizan ampliamente en sistemas eléctricos en áreas residenciales, comerciales e industriales para proteger los circuitos y el equipo de los daños causados por corrientes anormales. Por lo general, se instalan en cajas de distribución, tableros de ruta o gabinetes de control y se utilizan como interruptor principal o interruptor de rama de un circuito.

Selección e instalación de MCBS

1. Selección: al seleccionar MCB, debe considerar factores como la corriente nominal del circuito, el nivel de voltaje, las características de protección y si se requiere protección de fuga. También es importante asegurarse de que las apompiones de circuitos en miniatura STB1-63 seleccionados con estándares y regulaciones locales de seguridad eléctrica.

2. Instalación: el interruptor de circuito en miniatura STM8-63 6KA 1P 2P 3P 4P 16A 230/400V debe instalarse en un entorno seco y ventilado libre de gases corrosivos y asegurarse de que esté conectado de manera correcta y segura. Durante la instalación, se deben observar regulaciones de seguridad eléctrica relevantes y procedimientos operativos.
