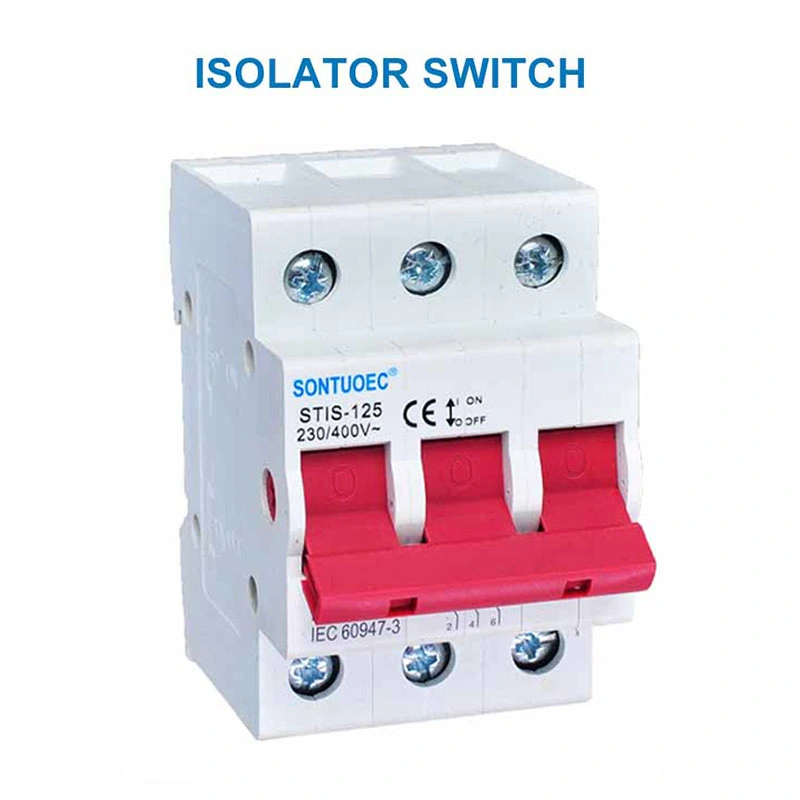

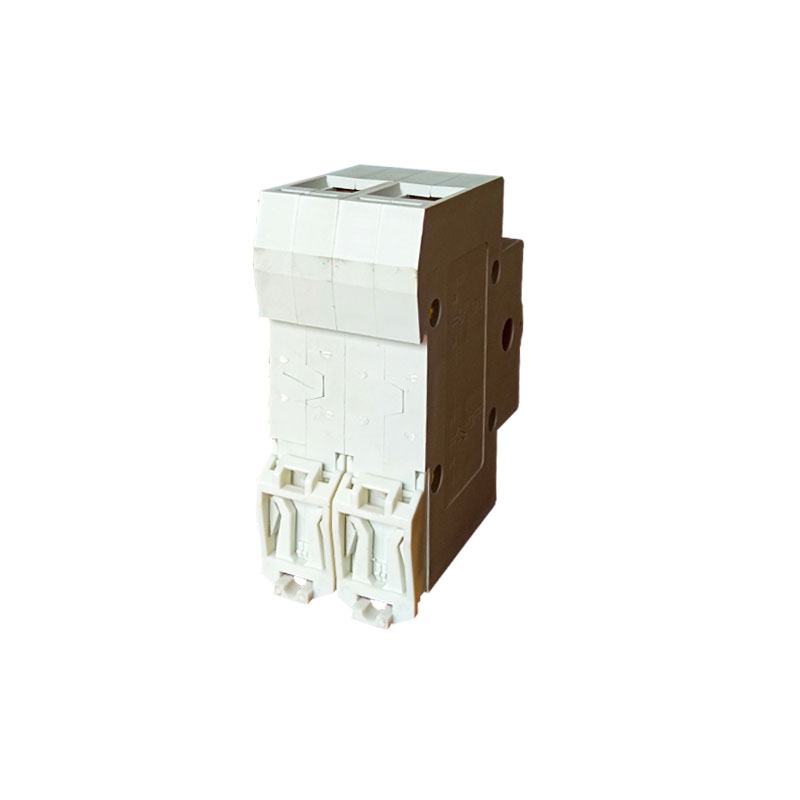

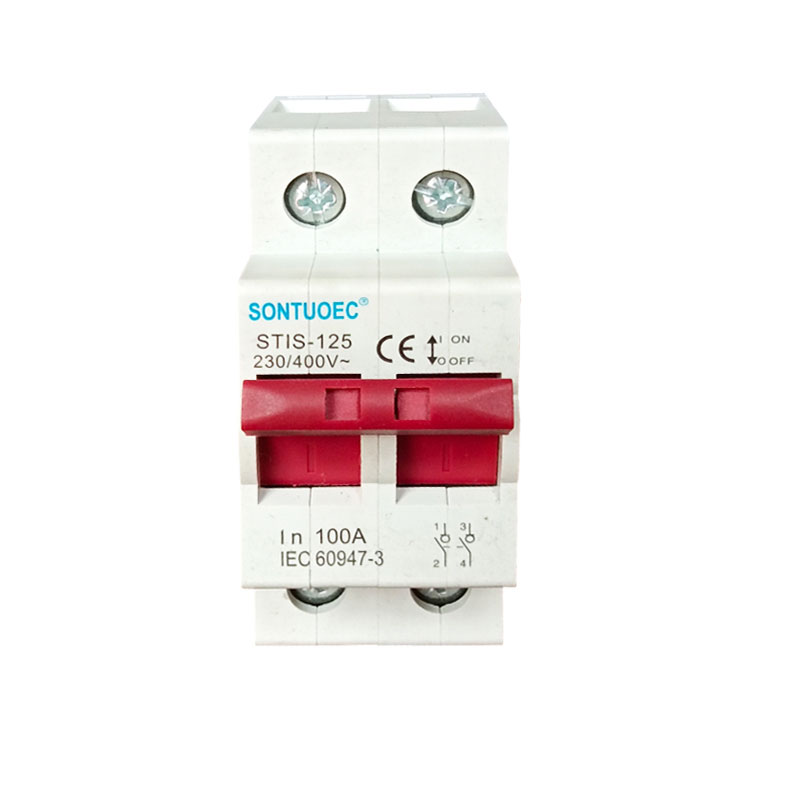

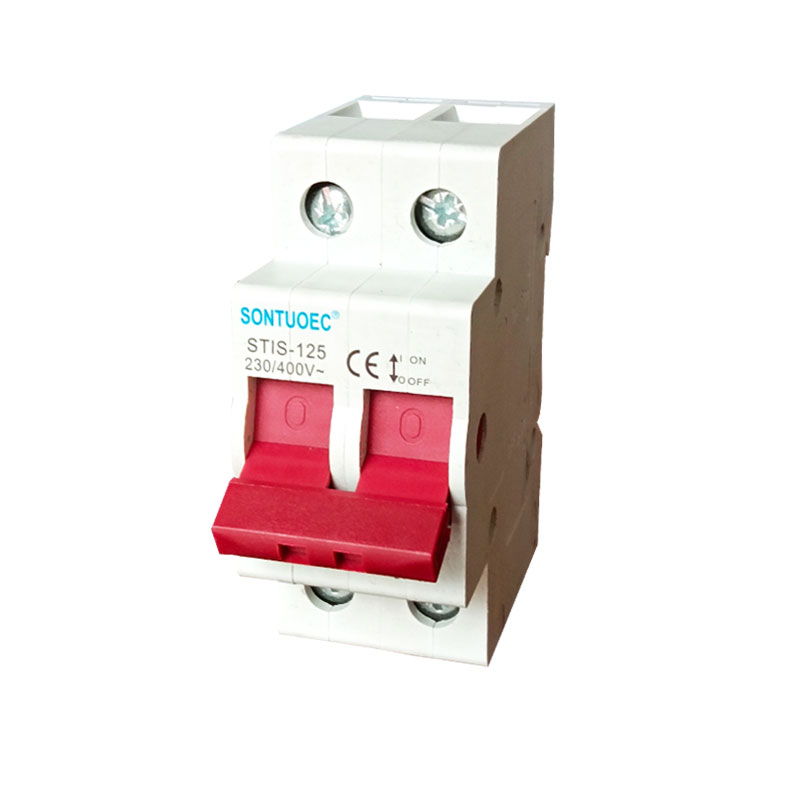

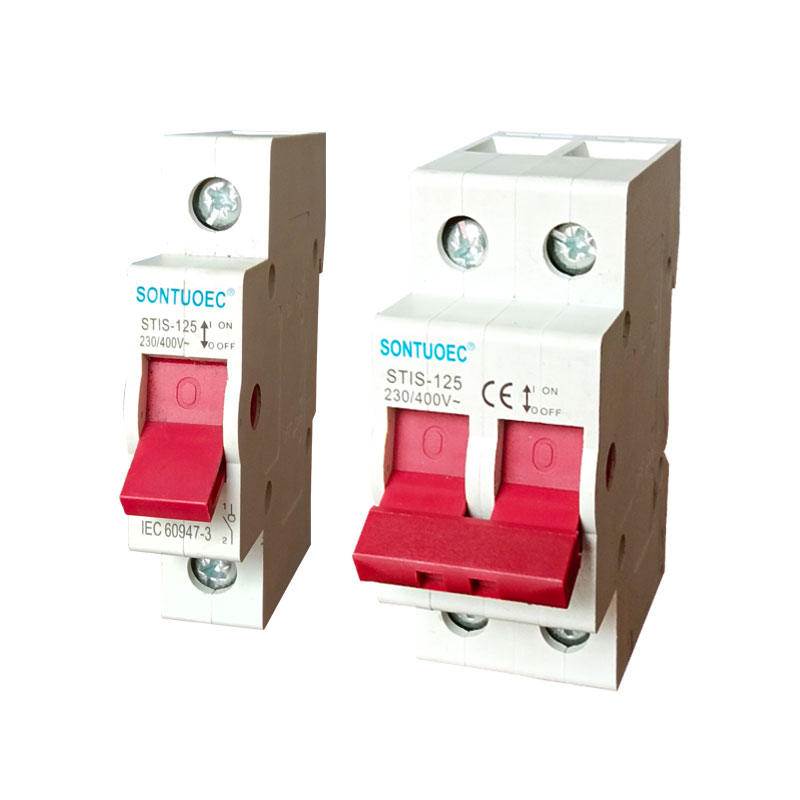

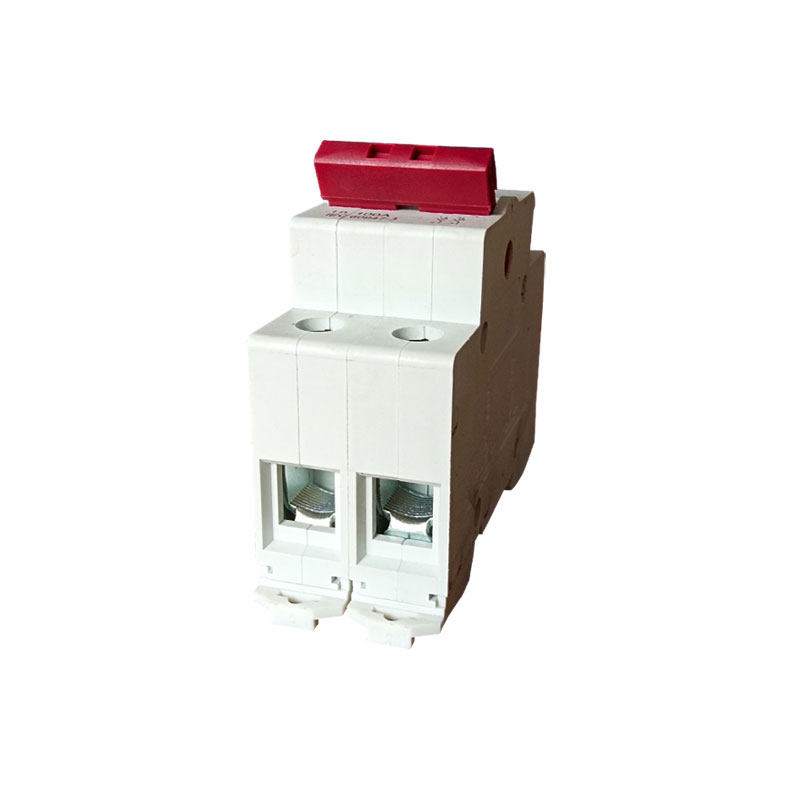

Interruptor de aislador STIS-125

El interruptor de aislador STIS-125 son interruptores especialmente diseñados utilizados para aislar, seccionar o conectar circuitos en sistemas eléctricos. Normalmente no tiene la capacidad de romper las corrientes de carga, pero puede dividir y cerrar los circuitos de forma segura donde no hay carga o muy poca corriente. La función principal de un interruptor de desconexión es proporcionar un punto de desconexión visible para garantizar que el personal pueda acceder de manera segura los equipos eléctricos cuando se le atreva o inspeccione.

Modelo:STIS-125

Enviar Consulta

Descripción del Producto

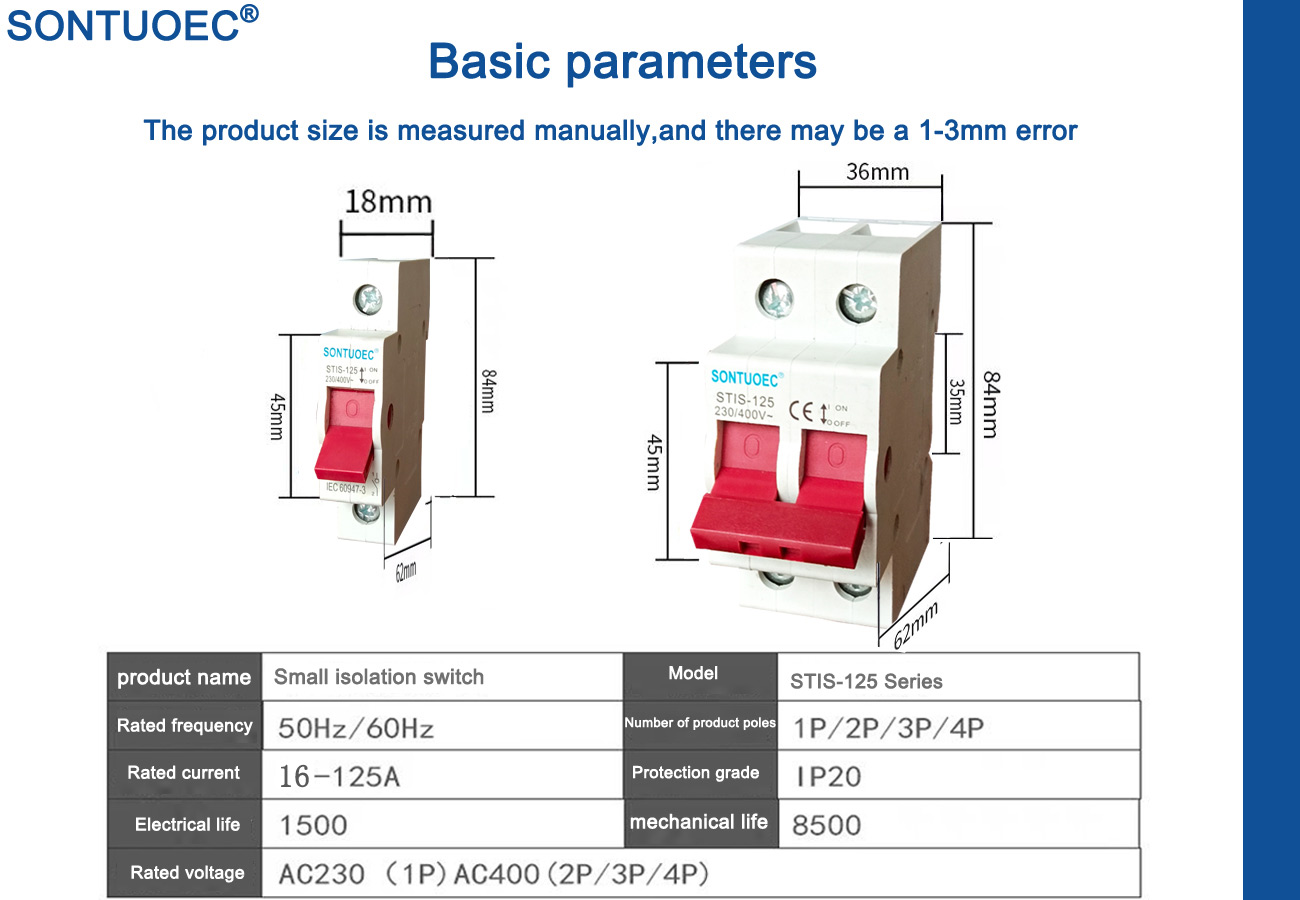

Nombre del producto	Interruptor de aislador STIS-125
Polo	1p 2p 3p 4p
Calificado Actual	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Calificado Voltaje	1P: AC230V 2p, 3p.4p: AC400V
Voltaje de aislamiento Ui	690V
Calificado Voltaje de soporte de impulso (1.2/50) uimp	6kv
Con calificación corta Circuito soporta la corriente ICW	12LE/1S
Con calificación corta Capacidad de fabricación de circuitos ICM	20le/0.1s
Calificación de fabricación y capacidad de ruptura	3ie, 1.05ue, cosφ = 0.8
Categoría de uso	AC-21B, AC-22A
Eléctrico Vida	1500
Mecánico Vida	8500
Contaminación Grado	3
Almacenamiento Temperatura	-35ºC ~ +70ºC
Instalación altitud	<2000m
Máximo Capacidad de cableado (nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Máximo Torque límite	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Estructura y características

1. Estructura:

El interruptor de aislador STIS-125 está disponible en una variedad de configuraciones, pero generalmente incluyen un contacto fijo y un contacto móvil. Mediante un mecanismo operativo (por ejemplo, mango, motor, etc.), el contacto se puede mover para abrir o cerrar un circuito.

2. Features:

Propiedades aislantes altas: los componentes como contactos, aisladores y carcasas de interruptores de desconexión generalmente están hechos de materiales altamente aislantes para garantizar que la resistencia a aislamiento entre el circuito y la tierra sea suficientemente alta en el estado desconectado.

Punto de desconexión obvio: cuando el interruptor de aislador de la serie STIS-125 está en el estado desconectado, la brecha entre sus contactos es lo suficientemente grande como para proporcionar un punto de desconexión obvio, lo que facilita que el personal reconozca el estado del circuito.

Facilidad de operación: los disconectores de serie generalmente están diseñados con un mecanismo fácil de operar que permite al personal abrir o cerrar el circuito con facilidad.

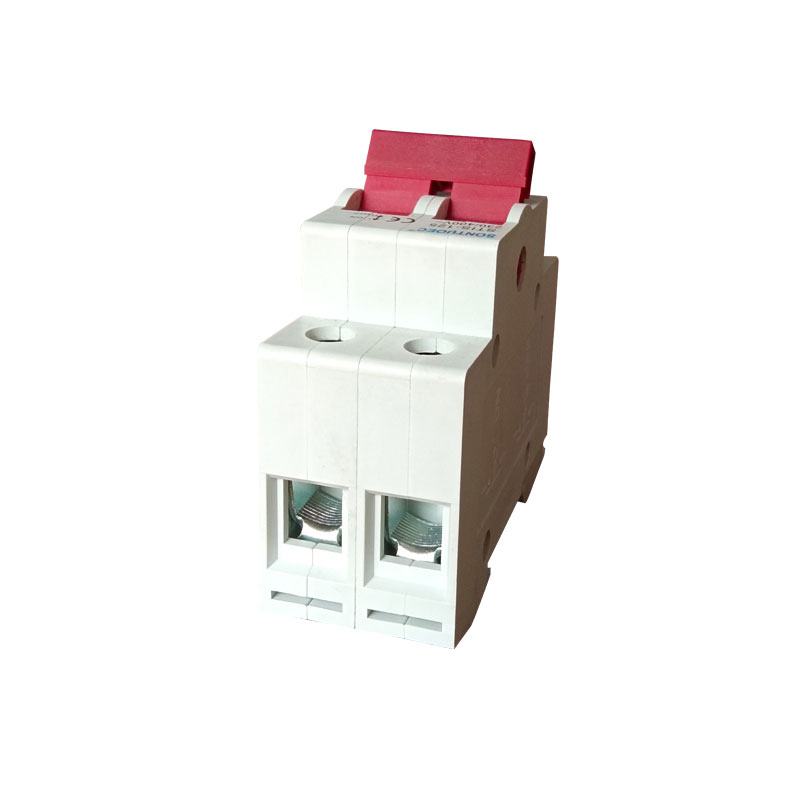

STIS-125 Isolator Switch

Escenarios de aplicación

Los disconectores de la serie se utilizan ampliamente en varios sistemas eléctricos, incluidos, entre otros: sistema de energía: en plantas de energía, subestaciones y otros sistemas de energía, los desconectores de la serie se utilizan para aislar, segmentar o conectar circuitos de alto voltaje. La serie de interruptores de desconexión generalmente se instalan en la caja de distribución, utilizada para controlar el encendido del circuito.

Precauciones para la selección y uso

1.Selección:

Al seleccionar un interruptor de aislador de la serie STIS-125, debe considerar el voltaje nominal y la corriente nominal del circuito, el entorno de uso (por ejemplo, interior, exterior, a prueba de explosiones, etc.), así como el modo de operación (por ejemplo, manual, motorizado, etc.) y otros factores.

2. Precautas para su uso:

Antes de operar el interruptor de desconexión, asegúrese de que el circuito esté desconectado o en una condición sin carga.

Durante la operación, observe las regulaciones de seguridad eléctrica relevantes y los procedimientos operativos.

Inspeccione y mantenga regularmente el interruptor de desconexión para garantizar su funcionamiento y seguridad normales.
