CONTACTOR STC-D AC

El contactor de CA STC-D es un componente eléctrico utilizado para controlar de forma remota y con frecuencia encender o apagar los circuitos de CA. Se utiliza principalmente para abrir y controlar circuitos en sistemas de energía eléctrica y para el control remoto de motores, iluminación y otras cargas eléctricas en la automatización industrial. Contactor de corriente alternativa (CA), es decir, contactor de CA STC-D, es un equipo de control eléctrico importante, que juega un papel irrepliable en el campo del sistema de energía eléctrica y la automatización industrial.

Modelo:STC-D

Enviar Consulta

Descripción del Producto

Tipo		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Corriente de trabajo clasificada (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corriente de trabajo clasificada (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Calificaciones de potencia estándar de 3 fases Motores 50/60Hz Incategoría AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corriente de calor nominal (a)		20	20	32	40	50	60	80	80	125	125
Vida eléctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida eléctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecánica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contactos	3P+NO					3P+NC+No
Número de contactos	3P+NC					3P+NC+No

Estructura y principio de funcionamiento

Estructura: el contactor de CA STC-D consiste principalmente en un sistema electromagnético (incluido el núcleo de hierro, la bobina y el anillo de cortocircuito, etc.), el sistema de contacto (incluido el contacto principal y el contacto auxiliar) y el dispositivo de extinción de arco.

Principio de trabajo: cuando la bobina del contactor STC-D AC está energizado, el núcleo de hierro genera un campo magnético, que atrae la armadura e impulsa los contactos a actuar, de modo que los contactos principales y los contactos auxiliares se cierran o se desconectan, controlando así el encendido del circuito. El dispositivo de extinción de ARC se usa para extinguir el arco cuando los contactos se desconectan para proteger los contactos del daño.

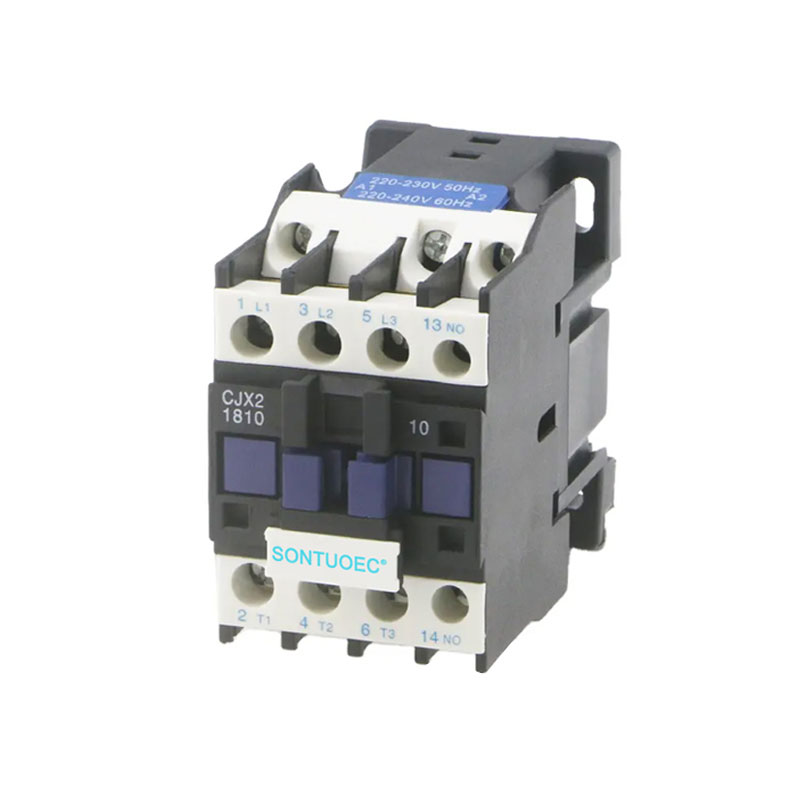

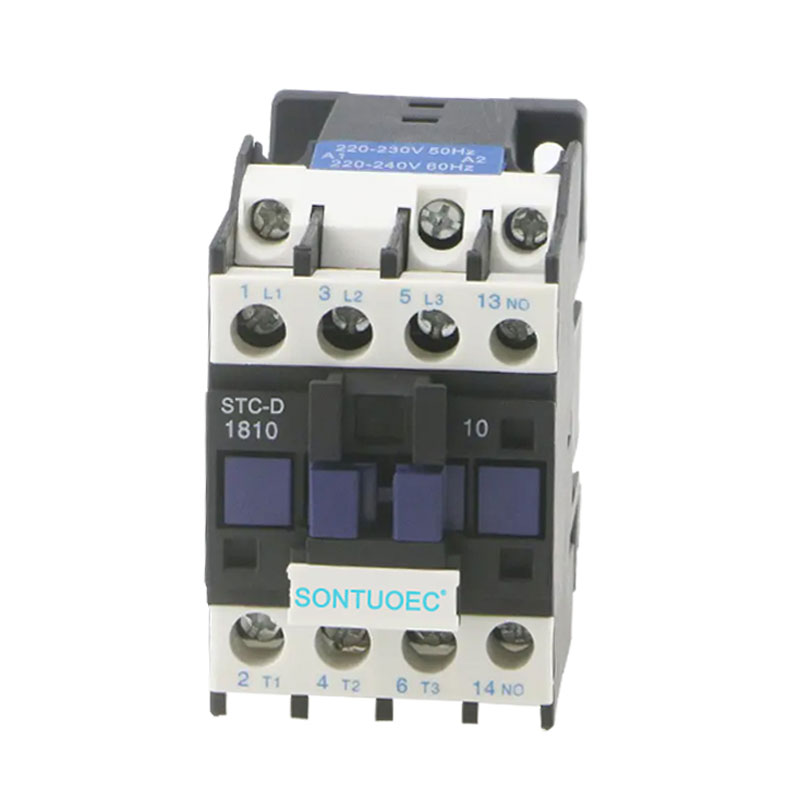

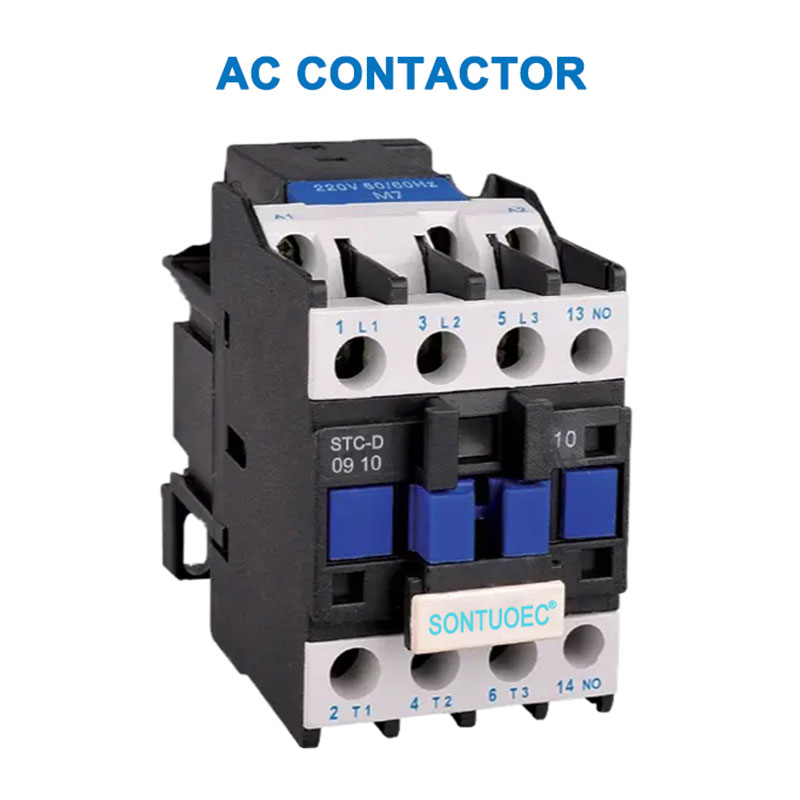

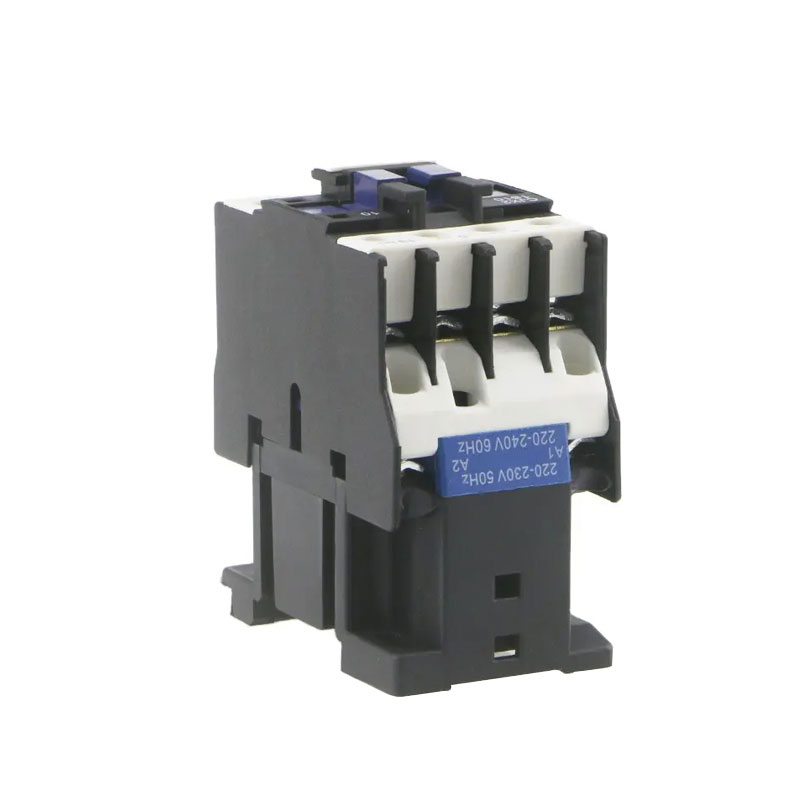

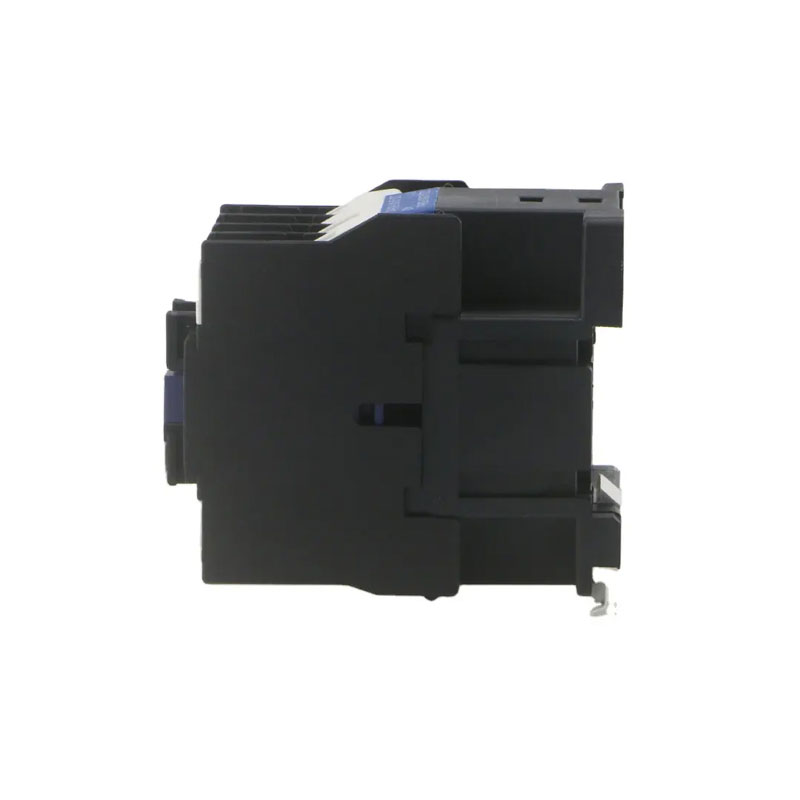

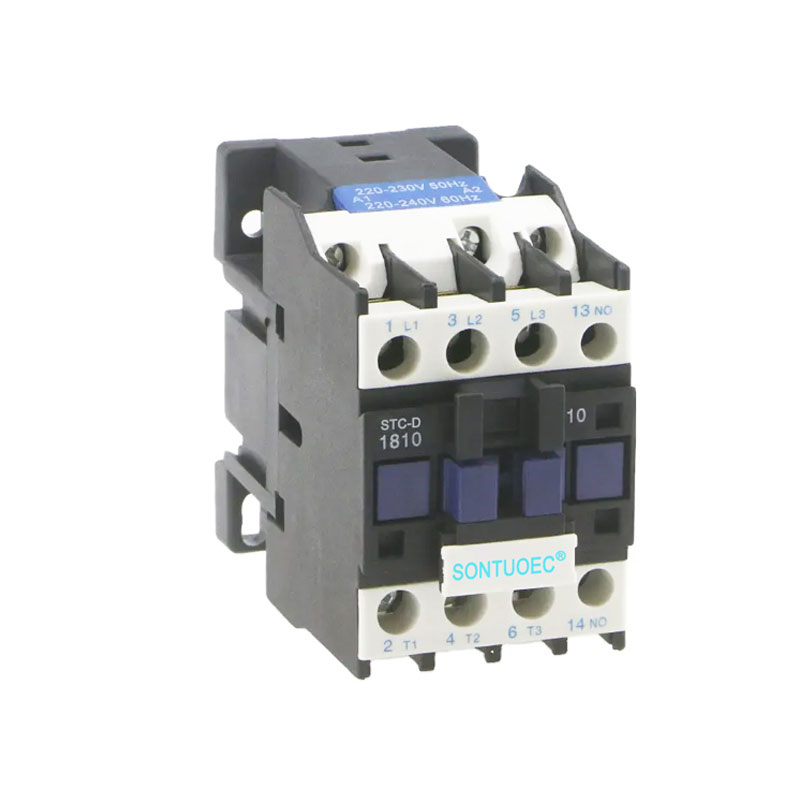

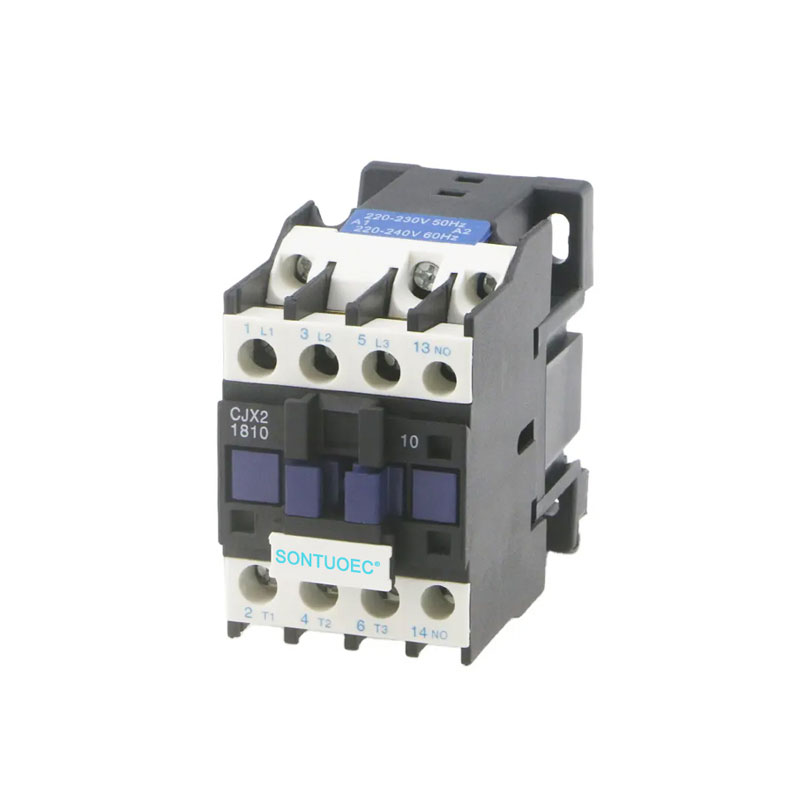

STC-D AC Contactor

Tipos y características

1.Tipos:

Los contactores de AC STC-D se pueden clasificar en una variedad de tipos de acuerdo con su uso y rendimiento, como contactores industriales, contactores de construcción y hogares. Los modelos comunes incluyen series CJ (por ejemplo, serie CJX2, serie CJ20, serie CJT1), así como productos de la serie de ABB, Siemens, Schneider y otras marcas.

2. Features:

Trabajo confiable: los contactores de AC STC-D tienen una alta confiabilidad y estabilidad laboral, y pueden soportar grandes corrientes y voltajes.

Rendimiento estable: su sistema de contacto está hecho de materiales de alta calidad con buena conductividad eléctrica y resistencia a la abrasión de alta temperatura.

Mantenimiento conveniente: los contactores de CA STC-D tienen una estructura compacta y son fáciles de instalar y mantener.

Escenarios de aplicación

Los contactores de STC-D AC tienen una amplia gama de aplicaciones en sistemas de energía, automatización industrial, edificio y electricidad doméstica. Por ejemplo, en el sistema de alimentación, se puede usar para controlar la parada de arranque y la inversión de dirección del motor; En la automatización industrial, se puede utilizar para controlar la parada de inicio de varios equipos eléctricos en la línea de producción; En el edificio y el eléctrico doméstico, se puede utilizar para controlar el encendido/apagado de los equipos, como la iluminación y el aire acondicionado.
