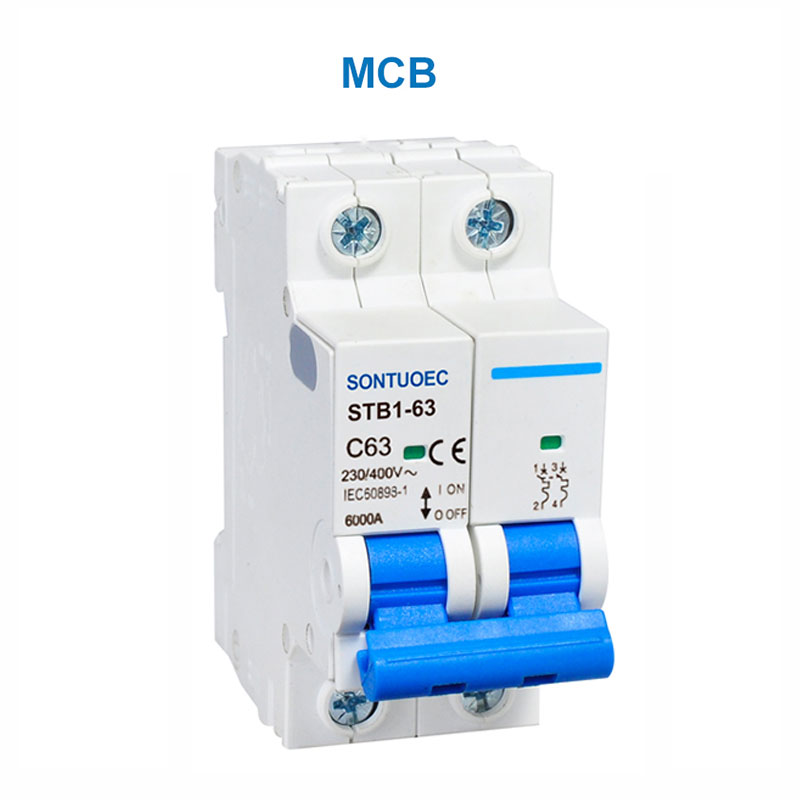

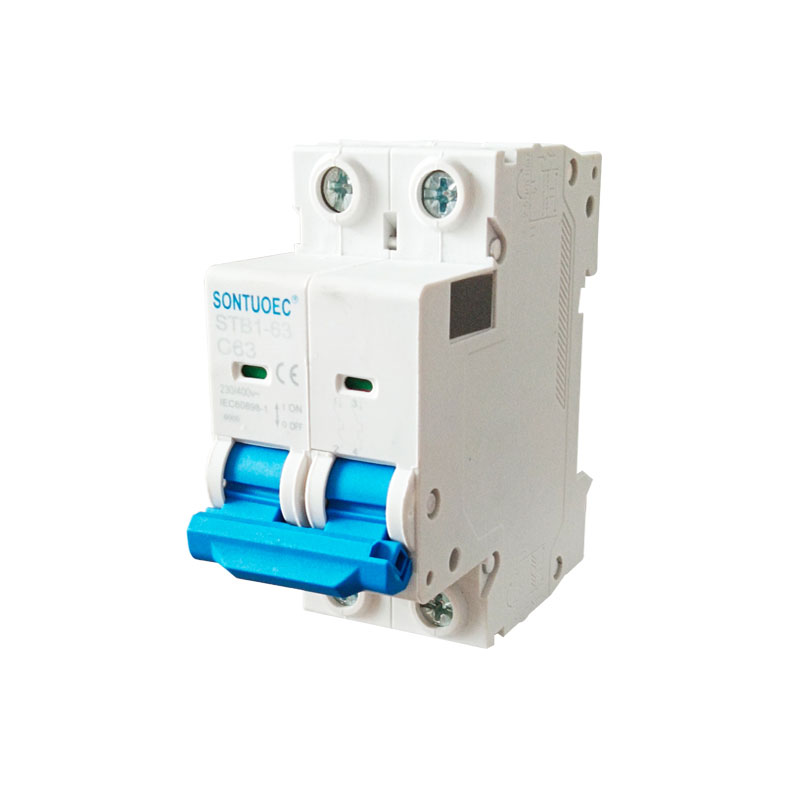

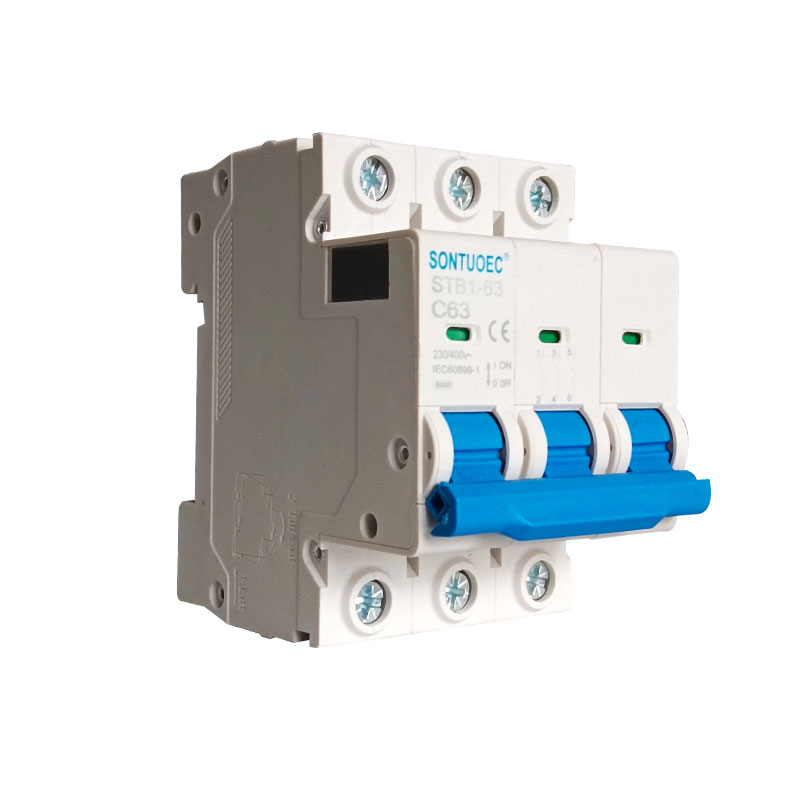

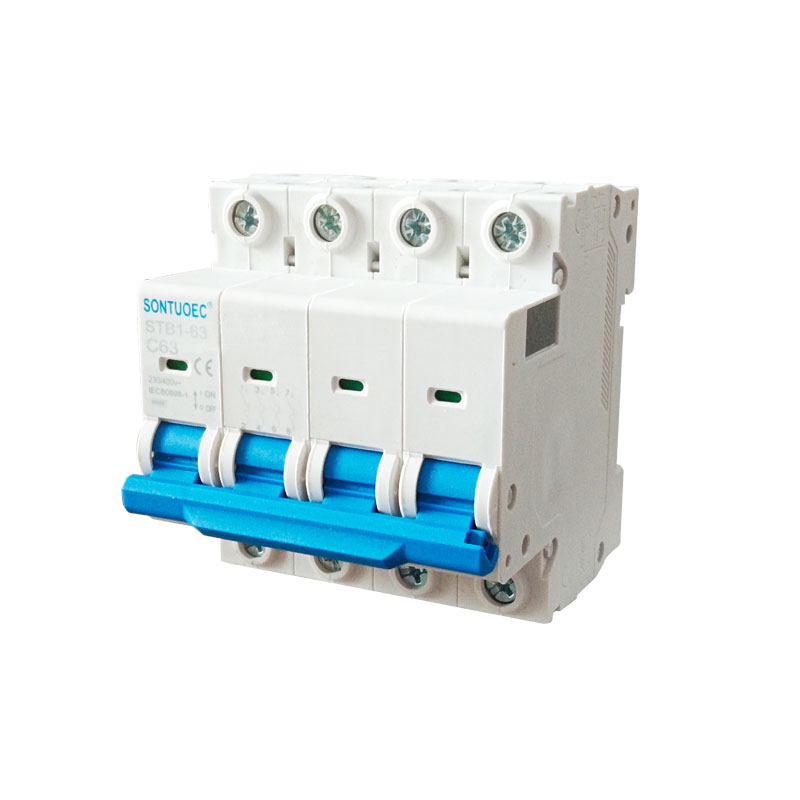

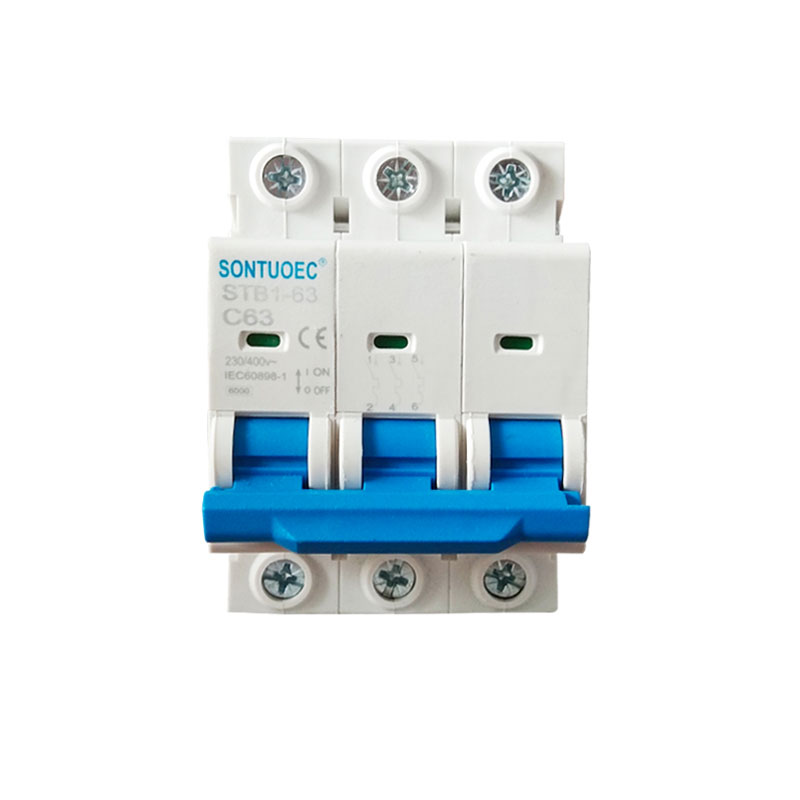

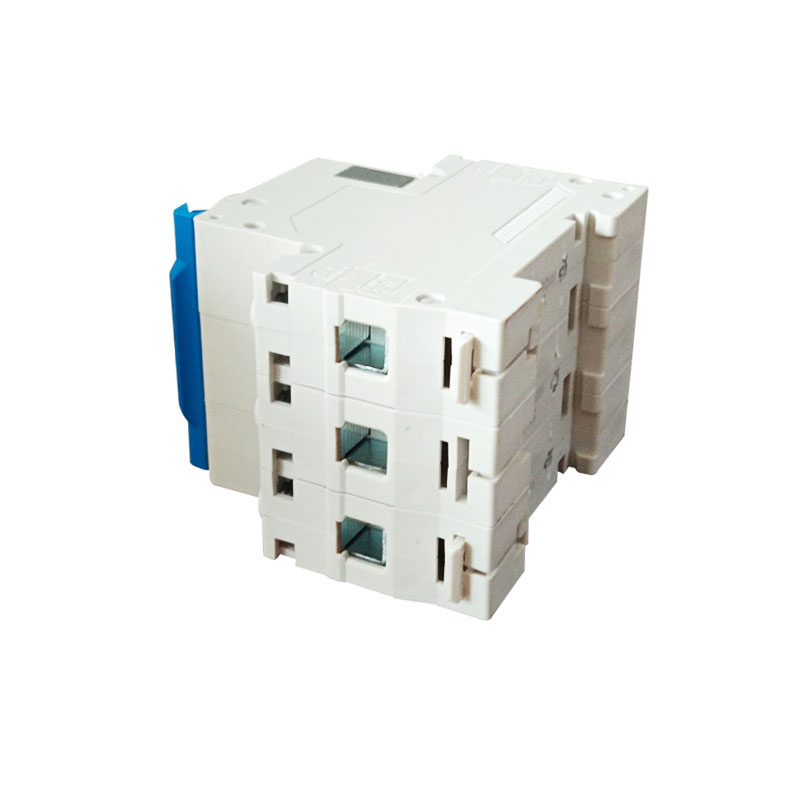

Interruptor de circuito en miniatura STB1-63

Funciones principales del interruptor de circuito en miniatura STB1-63

1. Protección de carga: cuando la corriente en el circuito excede el valor nominal del MCB, el interruptor de circuito en miniatura STB1-63 corta automáticamente el circuito dentro de un período de tiempo establecido para evitar que el circuito y el equipo se sobrecalenten.

2. Protección contra el circuito: cuando ocurre un cortocircuito en el circuito, el interruptor de circuito en miniatura STB1-63 corta el circuito inmediatamente para evitar que la corriente de cortocircuito dañe el circuito y el equipo.

3. Protección de pilotos (algunos MCB tienen esta función): para MCB con protección contra fugas, cuando hay fugas en el circuito, el interruptor de circuito en miniatura STB1-63 corta rápidamente el circuito para proteger la seguridad personal.

Principio de operación de MCBS

Los MCB generalmente contienen un detector de viaje magnético o electrónico térmico en el interior, que se utiliza para detectar cambios en la corriente en el circuito. Cuando la corriente es anormal, el delantero desencadena el mecanismo de disparo del MCB, lo que hace que el circuito en miniatura STB1-63 se corte rápidamente del circuito.

1.TRIKER MAGNÉTICO TERMAL: utiliza el calor generado cuando la corriente pasa a través del conductor para activar el disparo. Cuando la corriente es demasiado grande, el conductor se calienta, causando que el bimetal dentro del delantero magnético térmico se dobla, desencadenando así el mecanismo de disparo.

2. delantero electrónico: utiliza componentes electrónicos para detectar los cambios de corriente y controlar la acción del mecanismo de disparo. Cuando se detecta una corriente anormal, el delantero electrónico envía una señal al mecanismo de disparo para cortar el circuito.

Escenarios de aplicación de MCB

Los MCB se utilizan ampliamente en sistemas eléctricos en áreas residenciales, comerciales e industriales para proteger los circuitos y el equipo de los daños causados ​​por corrientes anormales. Por lo general, se instalan en cajas de distribución, tableros de ruta o gabinetes de control y se utilizan como interruptor principal o interruptor de rama de un circuito.

Selección e instalación de MCBS

1. Selección: al seleccionar MCB, debe considerar factores como la corriente nominal del circuito, el nivel de voltaje, las características de protección y si se requiere protección de fuga. También es importante asegurarse de que las complejes de interruptores de circuito en miniatura STB1-63 seleccionados con estándares y regulaciones de seguridad eléctrica locales.

2. Instalación: los interruptores de circuito en miniatura STB1-63 deberían instalarse en un entorno seco y ventilado sin gases corrosivos y asegurarse de que esté conectado de manera correcta y segura. Durante la instalación, se deben observar regulaciones de seguridad eléctrica relevantes y procedimientos operativos.
