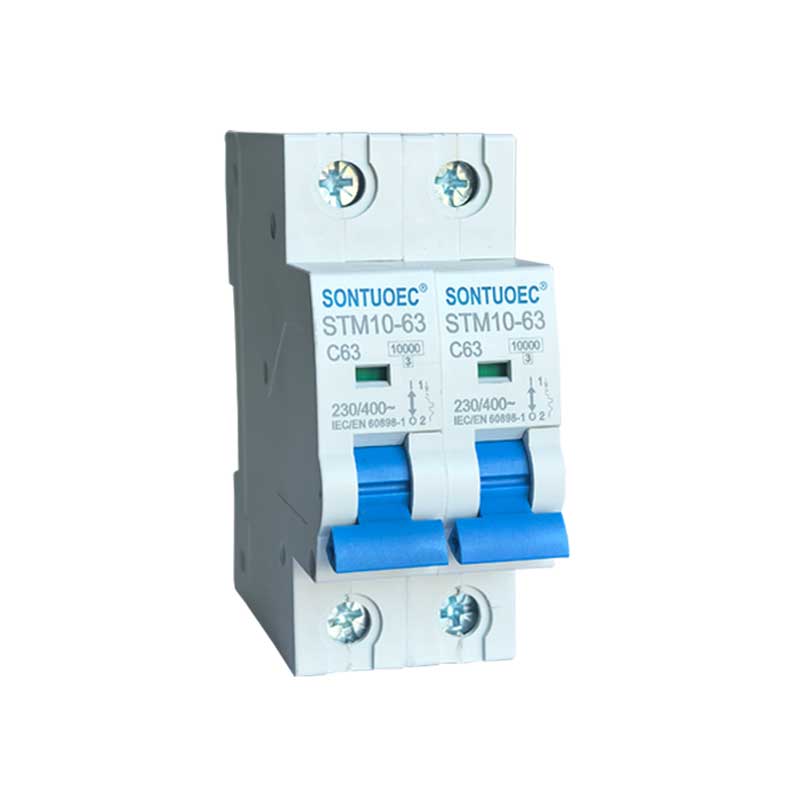

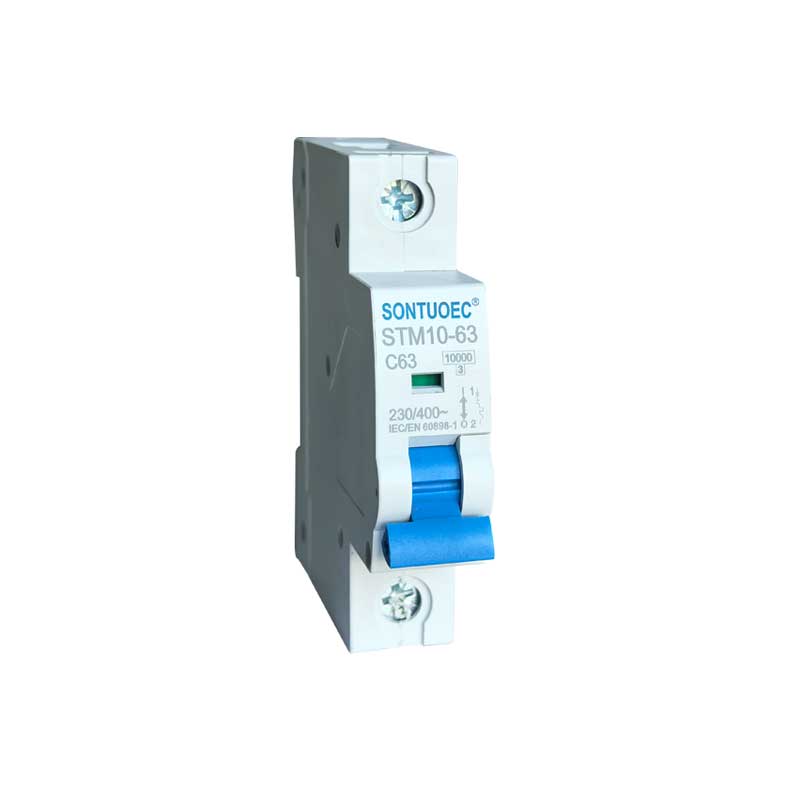

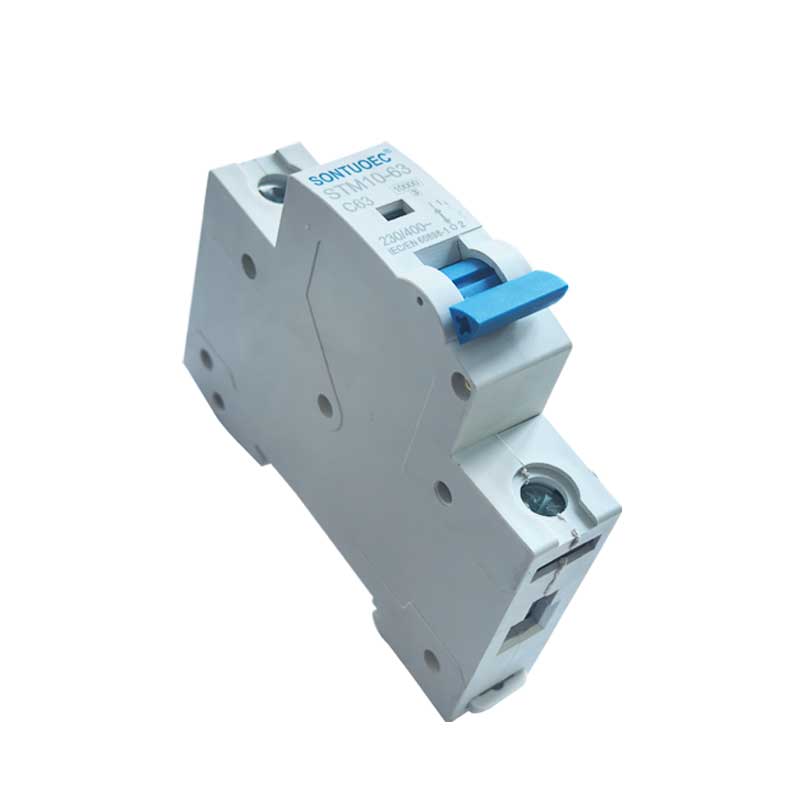

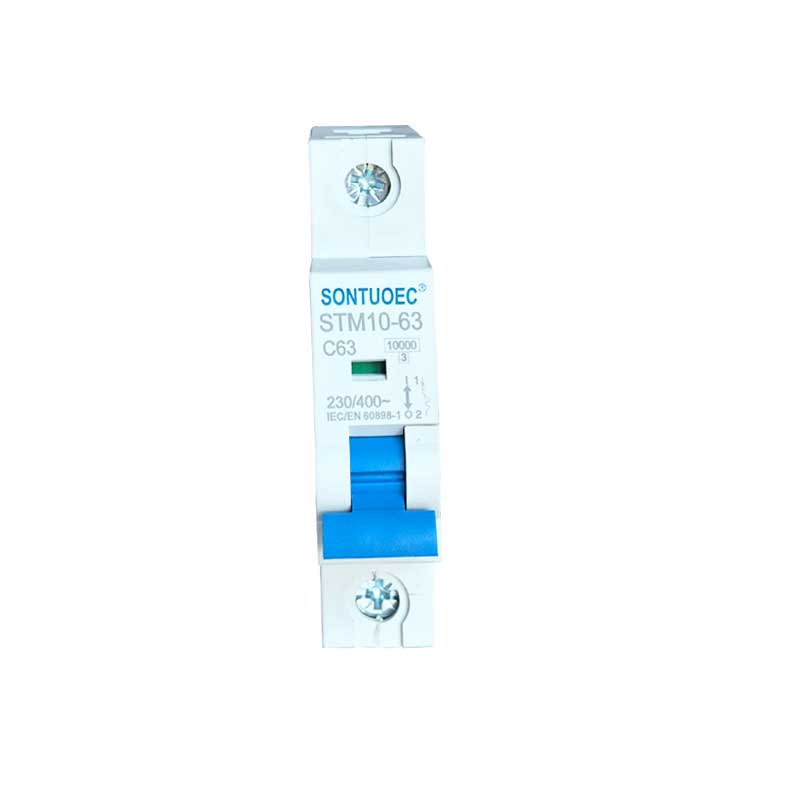

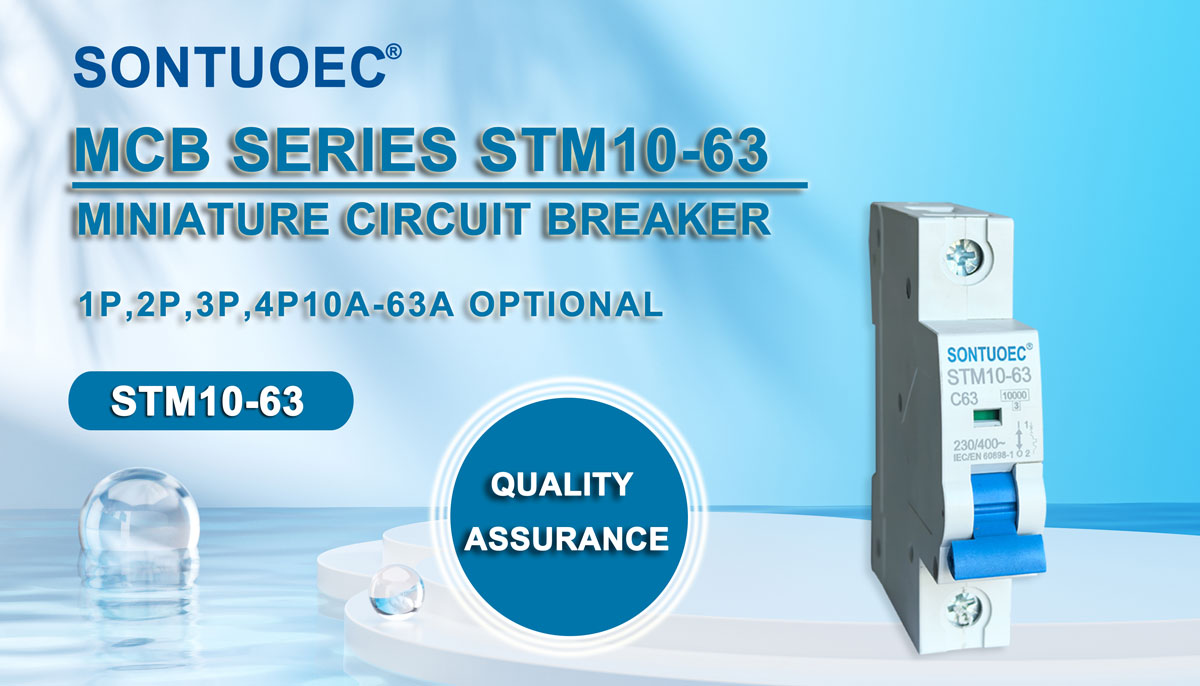

Sontuoec Venta directa de fábrica MCB Stm10-63 Serie 6ka Disyuntor en miniatura

SONTUOEC es uno de los proveedores/fabricantes chinos que se especializan en la producción de varios pequeños electrodomésticos. El disyuntor en miniatura de alta ruptura de la serie STM10-63 tiene las características de estructura avanzada, rendimiento confiable, alta capacidad de ruptura, apariencia elegante y su carcasa y piezas están hechas de material con resistencia al impacto y fuerte característica retardante de llama. Es adecuado para alimentar sistemas de frecuencia 50 o 60, Ue 400 V e inferiores, Ui 63 A e inferiores. Se aplica principalmente en edificios de oficinas, residencias, iluminación, distribución de energía y protección contra sobrecargas y cortocircuitos de equipos. Normalmente, también se puede utilizar como sistema de transferencia de energía poco frecuente. Cumple con las normas IEC60898.1 y GB10963.1

Modelo:STM10-63

Enviar Consulta

Descripción del Producto

Presupuesto:

	Estándar		CEI/EN 60898-1
Eléctrico	Corriente nominal en	A	1,2,4,6,10,16,20,25,32,40,50,63A
características	polacos	P	1,2,3,4
	Tensión nominal Ue	V	CA 230, 400
	Tensión de aislamiento Ui	V	500
	Frecuencia nominal	Hz	50/60
	Capacidad de ruptura nominal	A	3000, 4500, 6000
	Tensión nominal soportada al impulso (1,2/50) Uimp	V	4000
	Tensión de prueba dieléctrica a frecuencia ind. durante 1 min.	kv	2
	Grado de contaminación		2
	Característica de liberación termomagnética		B,C,D
Mecánico	vida electrica	t	4000
características	Vida mecánica	t	10000
	Grado de protección		IP20
	Temperatura de referencia para el ajuste	ºC	30
	de elemento termico	ºC	30
	Temperatura ambiente	ºC	-5~+40(Aplicación especial, consulte
	(con promedio diario ≤35ºC)	ºC	corrección de compensación de temperatura)
	Temperatura de almacenamiento	ºC	-25~+70
Instalación	Tipo de conexión de terminales		Barra colectora tipo cable/pin
	Tamaño del terminal superior/inferior para cable	milímetros2	25
	Tamaño del terminal superior/inferior para cable	AWG	18 de marzo
	Tamaño del terminal superior/inferior para barra colectora	milímetros2	25
	Tamaño del terminal superior/inferior para barra colectora	AWG	18 de marzo
	Par de apriete	N*m	2
	Par de apriete	En libras	18
	Montaje		sobre carril DIN EN 60715(35mm)mediante dispositivo de clip rápido
	Conexión		Desde arriba y abajo

Funciones principales del disyuntor en miniatura STM10-63

1.Protección contra sobrecarga: cuando la corriente en el circuito excede el valor nominal del MCB, el disyuntor en miniatura STM10-63 cortará automáticamente el circuito dentro de un período de tiempo establecido para evitar que el circuito y el equipo se sobrecalienten.

2.Protección contra cortocircuitos: cuando se produce un cortocircuito en el circuito, el disyuntor en miniatura STM10-63 cortará el circuito inmediatamente para evitar que la corriente de cortocircuito dañe el circuito y el equipo.

3. Protección contra fugas (algunos MCB tienen esta función): para MCB con protección contra fugas, cuando hay una fuga en el circuito, el disyuntor en miniatura STM10-63 cortará rápidamente el circuito para proteger la seguridad personal.

Principio de funcionamiento de los MCB.

Los MCB generalmente contienen en su interior un detector de disparo termomagnético o electrónico, que se utiliza para detectar cambios en la corriente en el circuito. Cuando la corriente es anormal, el percutor activa el mecanismo de disparo del MCB, lo que hace que el disyuntor en miniatura STB1-63 corte rápidamente el circuito.

1.Percutor magnético térmico: utiliza el calor generado cuando la corriente pasa a través del conductor para activar el disparo. Cuando la corriente es demasiado grande, el conductor se calienta, lo que hace que el bimetal dentro del percutor magnético térmico se doble, lo que activa el mecanismo de disparo.

2.Percutor electrónico: utiliza componentes electrónicos para detectar cambios actuales y controlar la acción del mecanismo de disparo. Cuando se detecta una corriente anormal, el percutor electrónico envía una señal al mecanismo de disparo para cortar el circuito.

Escenarios de aplicación de MCB

Los MCB se utilizan ampliamente en sistemas eléctricos en áreas residenciales, comerciales e industriales para proteger circuitos y equipos de daños causados por corrientes anormales. Suelen instalarse en cajas de distribución, cuadros de distribución o armarios de control y se utilizan como interruptor principal o interruptor derivado de un circuito.

Selección e instalación de MCB

1.Selección: al seleccionar MCB, debe considerar factores como la corriente nominal del circuito, el nivel de voltaje, las características de protección y si se requiere protección contra fugas. También es importante asegurarse de que el disyuntor en miniatura STB1-63 seleccionado cumpla con las normas y regulaciones locales de seguridad eléctrica.

2.Instalación: El disyuntor en miniatura STB1-63 debe instalarse en un ambiente seco, ventilado y libre de gases corrosivos y garantizar que esté cableado de forma correcta y segura. Durante la instalación, se deben observar las normas de seguridad eléctrica y los procedimientos operativos pertinentes.
