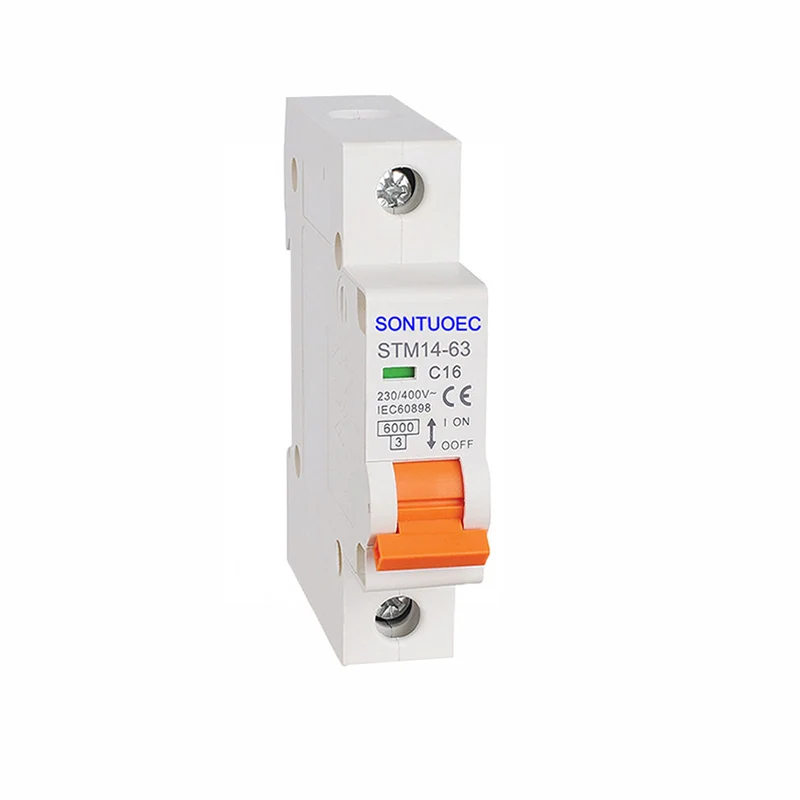

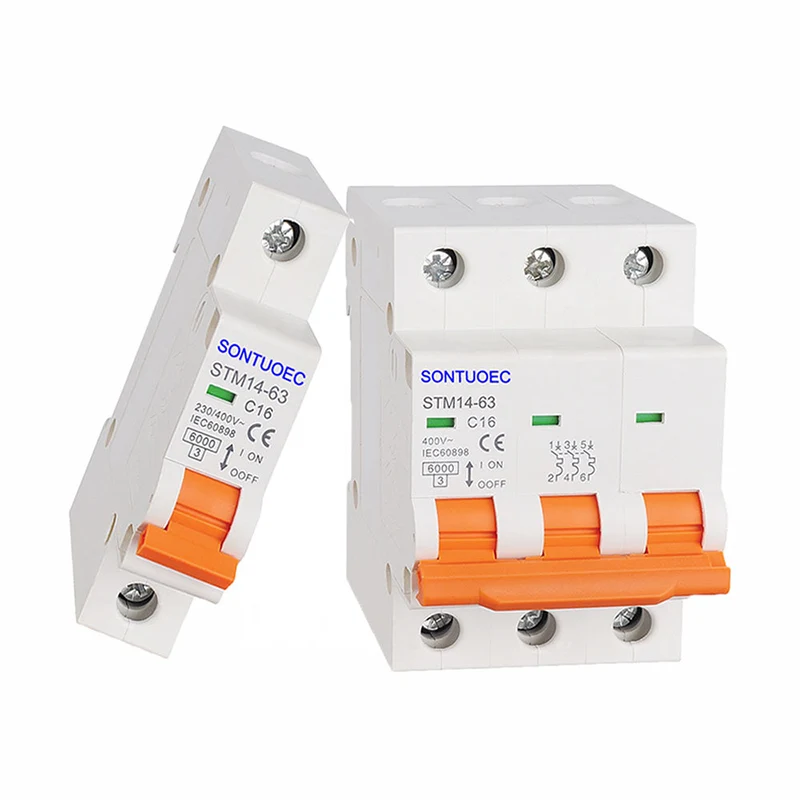

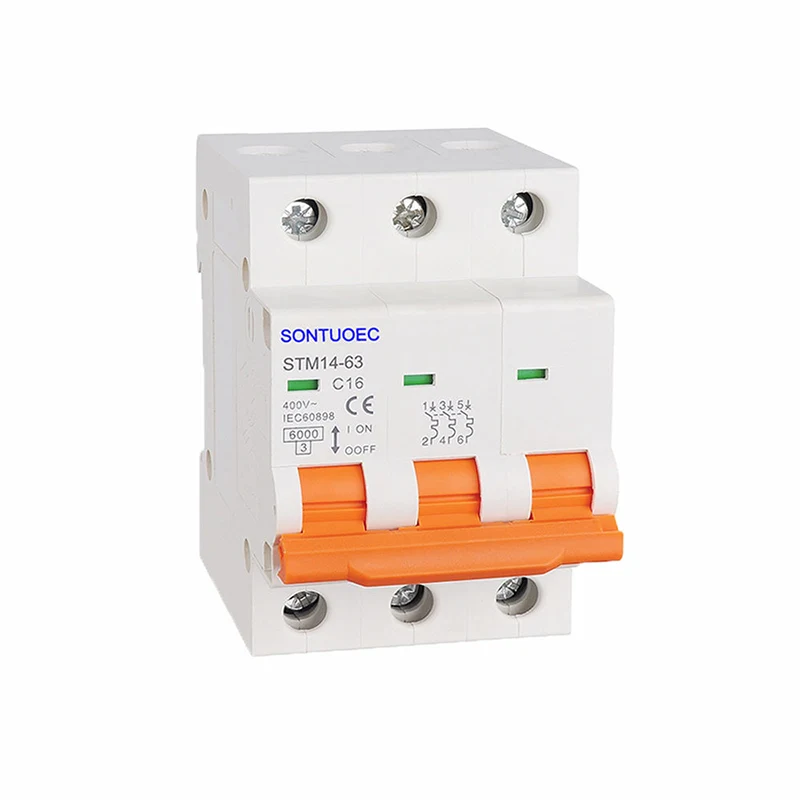

Mini disyuntor de miniatura MCB

El interruptor de circuito miniatura Mini MCB es un interruptor eléctrico operado automáticamente diseñado para proteger los circuitos eléctricos del daño causado por sobrecargas o cortocircuitos. Es capaz de encender, transportar y romper la corriente en condiciones normales del circuito, así como encender, transportar durante un cierto período de tiempo y romper la corriente en condiciones de circuito anormal especificados.

Modelo:STM14-63

Enviar Consulta

Descripción del Producto

Modelo	STM14-63
Estándar	IEC60898-1
Polo	1p, 2p, 3p, 4p
Curva de disparo	B, C, D
Capacidad de cortocircuito nominal (ICN)	3ka, 4.5ka, 6ka
Corriente nominal (in)	1,2,4,610,16,20,25,32,40,50,63a
Voltaje nominal (un)	AC230 (240)/400 (415) V
Liberaciones magnéticas	Curva B: entre 3 pulgadas y 5 en Curva C: entre 5 pulgadas y 10 pulgadas D Curva: entre 10 pulgadas y 14 pulgadas
Resistencia electromecánica	Más de 6000 ciclos

Características y ventajas

Tamaño pequeño: el disyuntor mini MCB en miniatura se caracteriza por un pequeño tamaño y peso ligero, lo cual es fácil de instalar y usar.

Operación confiable: su estructura y materiales internos están bien diseñados para garantizar que la fuente de alimentación se corte rápidamente cuando hay una sobrecarga o cortocircuito en el circuito para proteger el equipo eléctrico y la seguridad personal.

Ampliamente utilizado: se usa ampliamente en edificios residenciales, comerciales e instalaciones industriales como el dispositivo de protección terminal más utilizado en la construcción de dispositivos de distribución de terminales eléctricos.

Principio de operación

El Mini MCB funciona en el principio de cortocircuito y protección contra sobrecarga al monitorear la corriente. Cuando se produce una falla de cortocircuito en un circuito, el MCB desconectará inmediatamente el circuito para evitar que la corriente excesiva cause fuego y otros incidentes de seguridad. Cuando hay una sobrecarga en el circuito, el MCB retrasará la desconexión del circuito durante un cierto período de tiempo para proteger el equipo eléctrico del daño. Además, algunos Mini MCB tienen una función de protección contra el voltaje que corta el circuito cuando el voltaje es anormal (demasiado alto) para evitar daños a los equipos eléctricos.

Tipos y opciones

Los mini MCB están disponibles en una variedad de tipos para satisfacer las necesidades de diferentes sistemas eléctricos. Los tipos comunes incluyen:

Estándar: típicamente utilizado en edificios residenciales y comerciales con parámetros como el rango de corriente nominal, el voltaje nominal, la capacidad de desconexión de cortocircuito y el número de polos.

Aislado: puede aislar completamente la fuente de alimentación y la carga para el mantenimiento seguro de los sistemas eléctricos.

Tipo de circuito segmentado: dentro del rango de corriente nominal, la función de desconexión del MCB se puede cambiar para mantener el estado energizado de parte del circuito.

Tipo de corriente residual: también conocido como interruptores de protección de fuga, son capaces de detectar fallas de fuga en circuitos y cortar automáticamente la fuente de alimentación.

Tipo de protección de sobrecarga: capaz de detectar la corriente excesiva y cortar la energía para proteger los equipos y cables eléctricos.

Tipo de multifunción: integra una variedad de funciones, como protección contra sobrecarga, protección contra cortocircuitos y protección contra fugas.

Tipo de control: permite al operador abrir o cerrar manualmente el circuito para el control de equipos eléctricos.

Al seleccionar Mini MCB, se deben considerar factores como el voltaje nominal, la corriente nominal, la capacidad de ruptura, las características operativas y las condiciones ambientales. También es necesario seleccionar el tipo apropiado de MCB de acuerdo con el circuito específico y los requisitos de carga.
