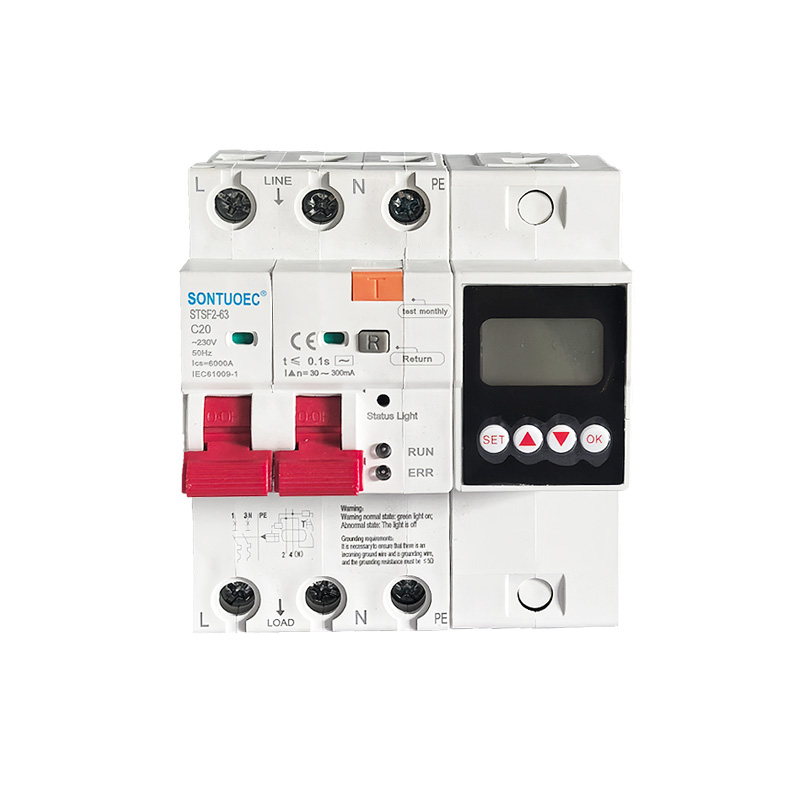

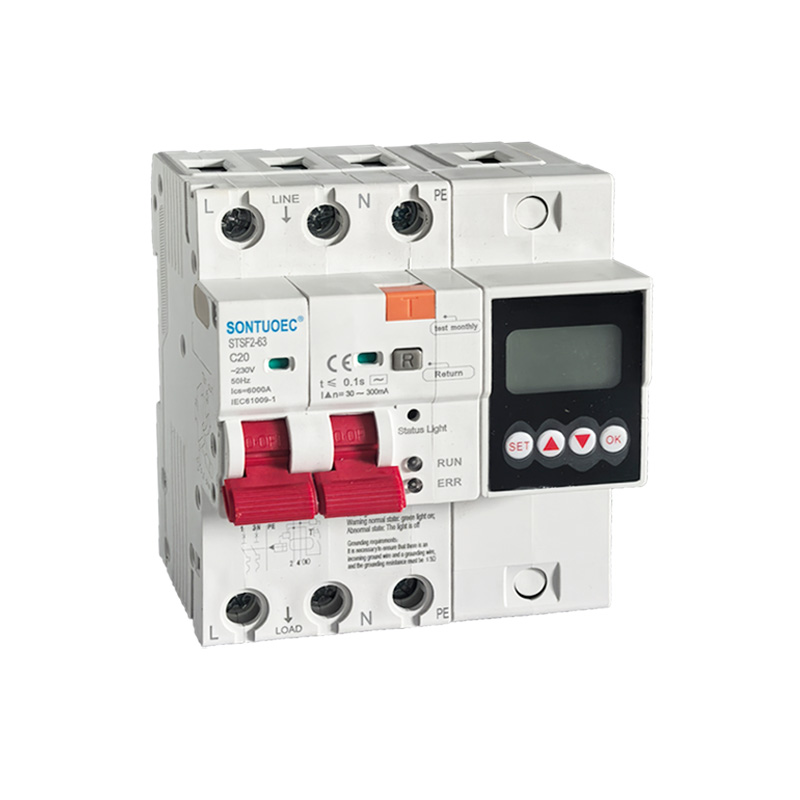

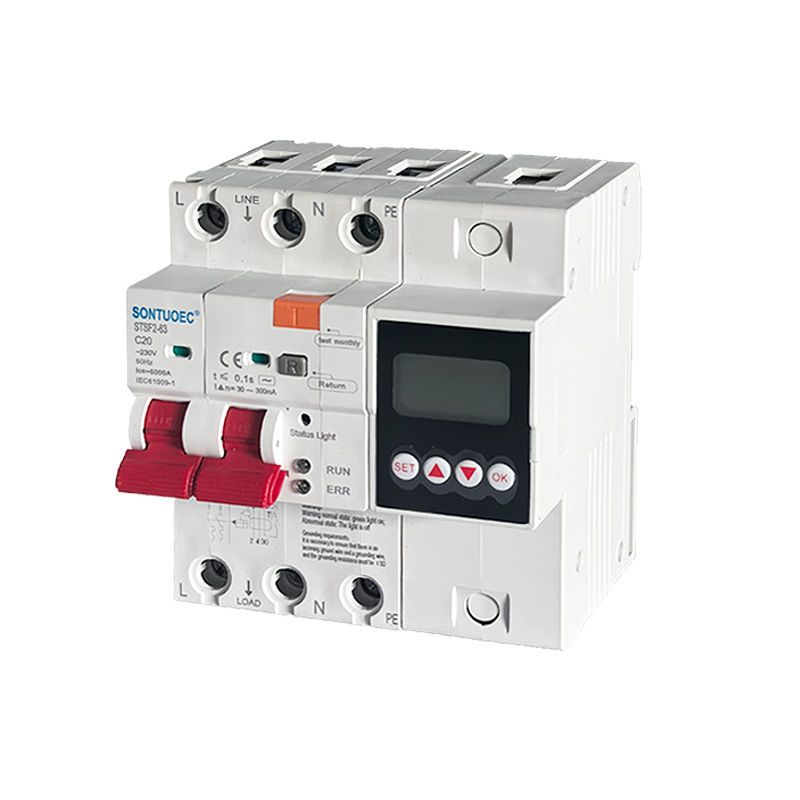

Disyuntor de aire de inmersión inteligente, protector antidescarga eléctrica, 220V

STSF2-63/100 100A 2p 4p RCBO multifuncional es adecuado para CA 50/60 Hz, clasificado en un circuito con un voltaje de 230 V-400 V y una corriente nominal de 100 A, cuando una persona se electrocuta o hay una fuga en la red eléctrica. Cuando la fuga, la sobretensión y la subtensión alcanzan los valores establecidos, el disyuntor de corriente residual puede funcionar rápidamente en un período de tiempo muy corto y cortar rápidamente el suministro de energía. Cuando la temperatura de monitoreo del disyuntor de corriente residual alcanza el valor establecido, el cable de tierra de monitoreo no está conectado. Cuando está conectado, el producto emite un sonido de alarma para proteger la seguridad del personal y del equipo eléctrico, y puede evitar Prevenir daños a los equipos causados por sobretensión en la red eléctrica. Tiene sobrecarga, cortocircuito, fuga, sobretensión. Las funciones de protección contra bajo voltaje y sobrecalentamiento también se pueden usar para encender y apagar intermitentemente dispositivos eléctricos en circunstancias normales. Circuitos de iluminación, especialmente indicados para sistemas de distribución de iluminación industrial y comercial. El producto tiene un volumen pequeño, una estructura compacta y una mejor rentabilidad que otros productos similares. Tiene una apariencia hermosa, Su alta capacidad de corte lo convierte en una buena opción para la distribución de energía doméstica. Este producto cumple con los estándares GB/T 16917.1 e IEC 61009-1 y ha obtenido la certificación CE.

Modelo:STFS2-63

Enviar Consulta

Descripción del Producto

PRESUPUESTO:

Eléctrico características	Estándar	Unidad	CEI/EN 61009-1
	Modo		tipo electrónico
	Tipo (forma de onda de la fuga a tierra detectada)		C.A.
	Característica de liberación termomagnética		B,C,D
	Corriente nominal ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Ajustable
	polacos	P	1P+N, 3P+N
	Tensión nominal Ue	V	AC 230, 400 (Ajustable)
	Sensibilidad nominal I△n	A	30-300 mA (30.100.300 mA) Ajustable
	Capacidad residual nominal de cierre y desconexión l△m	A	500
	Capacidad nominal de cortocircuito Icn	A	6000
	Tiempo de descanso bajo I△n	S	≤0,1
	Frecuencia nominal	Hz	50/60
	Tensión nominal de resistencia a impulsos (1,2/50) Uimp	V	4000
	Tensión de prueba dieléctrica a frecuencia ind. durante 1 min.	kV	2
	Tensión de aislamiento Ui	V	250
	Grado de contaminación		2
otror	Protección contra sobre/bajo voltaje;	y	Protección de temperatura ; Fire-alwarm y otros
Características mecánicas	vida electrica		4000
	Vida mecánica		10000
	Indicador de corriente de falla		SÍ
	Grado de protección		IP20
	Temperatura ambiente	ºC	-5~+40(Aplicación especial, consulte
	(con promedio diario≤35ºC)	ºC	corrección de compensación de temperatura)
	Temperatura de almacenamiento	ºC	-25~+70
Instalación	Tipo de conexión de terminales		Cable/barra colectora tipo pin/barra colectora tipo U

	Tamaño de terminal arriba/abajo para cable	milímetros2	25
	Tamaño de terminal arriba/abajo para cable	AWG	18-5
	Tamaño de terminal superior/inferior para barra colectora	milímetros2	25
	Tamaño de terminal superior/inferior para barra colectora	AWG	18-3

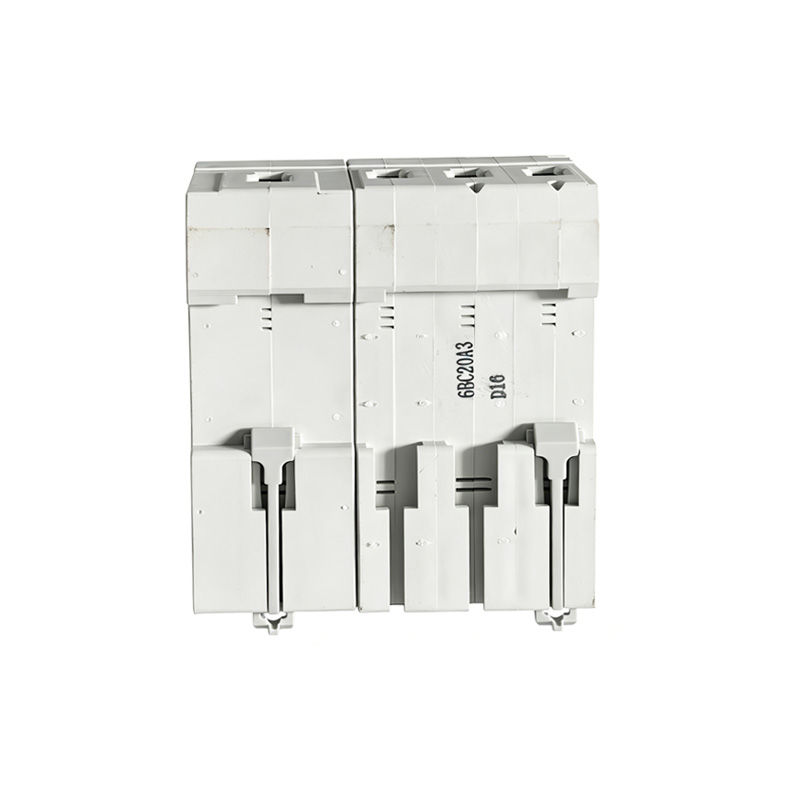

	Montaje		Sobre carril DIN EN 60715(35mm)mediante dispositivo de clip rápido
	Conexión		Desde arriba

TEMPERATURA DEL AIRE ALREDEDOR:

1. La temperatura del aire ambiente no será inferior a -5 1 C, ni superior a +40 C, y el valor medio diario no excederá de +35 C.

2. Altitud: La altitud del lugar de instalación no deberá exceder los 2000 m.

3.Condiciones atmosféricas

El aire está limpio y a una temperatura máxima de +40 'C, la humedad relativa del aire no es superior al 50%. Se permite una humedad relativa más alta a temperaturas más bajas, como a +20 C,

La humedad relativa no debe exceder el 90%. Debido a la condensación moderada ocasional causada por los cambios de temperatura, se debe prestar atención y tomar las medidas adecuadas.

4. Categoría de instalación Las categorías de instalación son lI y III.

Corriente y número de polos.

100A: Esto indica que el RCBO tiene una potencia nominal de 100 amperios. La clasificación actual es el valor máximo de corriente que el disyuntor puede transportar continuamente sin causar sobrecalentamiento o daños.

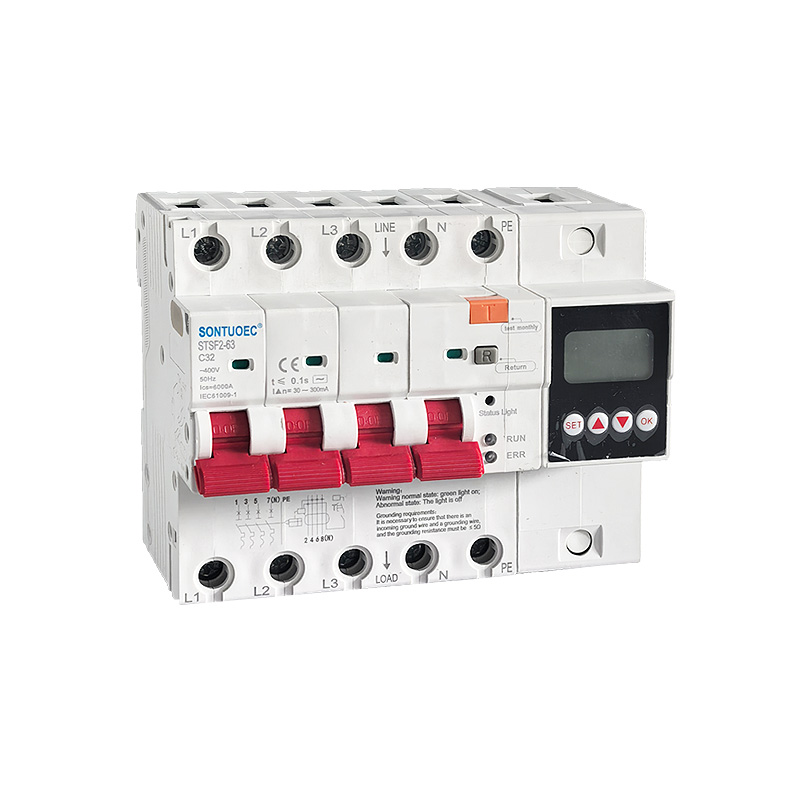

2p, 4p: La “p” aquí representa el número de polos, es decir, el número de fases del circuito a las que se puede conectar el disyuntor. 2p significa que el disyuntor se puede conectar a dos fases del circuito (normalmente Fuego y Cero), mientras que 4p significa que se puede conectar a cuatro fases del circuito (normalmente tres fases Fuego y Cero).

Multifuncional

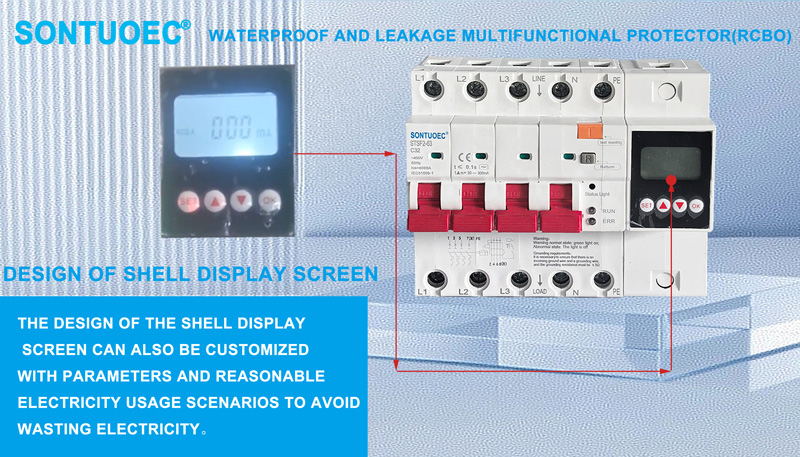

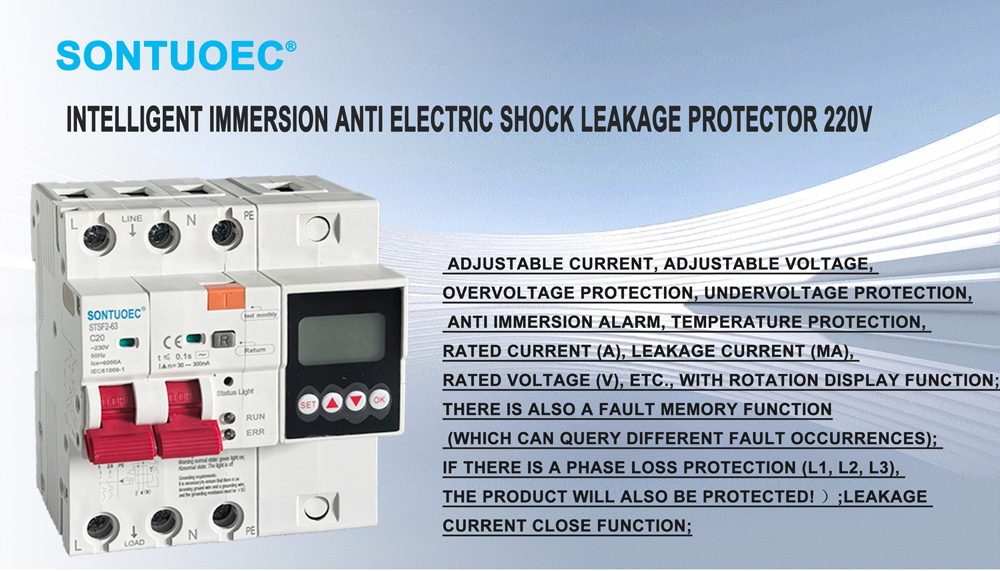

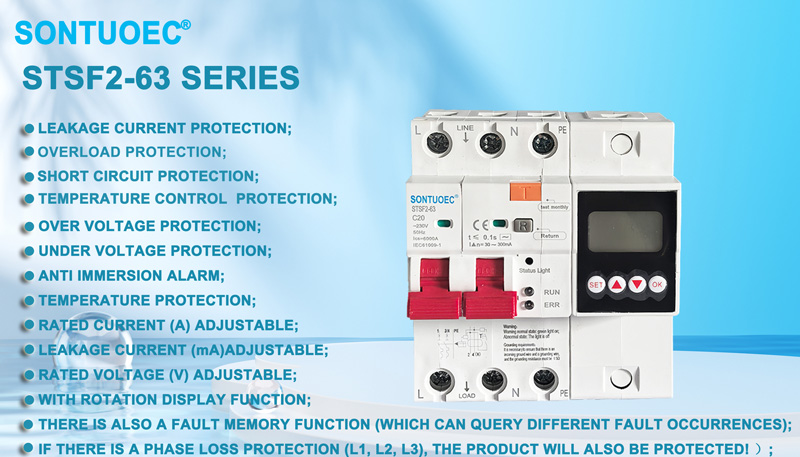

Multifuncional indica que este RCBO multifuncional 100A 2p 4p está equipado con una variedad de funciones de protección. Además de la protección básica contra sobrecargas y cortocircuitos, también puede proporcionar protección contra fugas, protección contra subtensión, protección contra sobretensión, etc. Protección de temperatura, alarma de entrada de agua, corriente y voltaje ajustables. Estas protecciones permiten que el RCBO proporcione una protección más completa para circuitos y equipos.

¡Advertencia!

Advertencia de estado normal: luz verde encendida;

Estado anormal: la luz está apagada

Requisitos de puesta a tierra:

¡Es necesario asegurarse de que haya un cable a tierra entrante y un cable a tierra, y que la resistencia a tierra debe ser s 5Q!

Escenario de aplicación

Dado que RCBO tiene una variedad de funciones de protección, a menudo se usa en circuitos que requieren seguridad personal, como circuitos eléctricos para iluminación, energía débil y aparatos eléctricos en hogares y lugares públicos. Estos lugares suelen caracterizarse por el agua y la humedad, lo que fácilmente puede provocar accidentes por fugas. Además, el RCBO también se puede utilizar en sistemas eléctricos industriales donde la seguridad humana es un requisito previo, como circuitos de control de iluminación periférica, sistemas de radar e instrumentos de exploración geológica.
