Contactor de CA doméstico

Los contactores de CA domésticos de la serie STH8-100 están diseñados principalmente para AC 50Hz (o 60Hz), con un voltaje operativo nominal de hasta 400 V. Tienen una corriente operativa nominal de hasta 100A en la categoría de uso de AC-7A y hasta 40A en la categoría de uso de AC-7B. Estos contactores se utilizan para controlar cargas bajas o ligeramente inductivas en aplicaciones residenciales y similares, así como para controlar las cargas de motor domésticas. El producto se aplica principalmente en casas, hoteles, apartamentos, edificios de oficinas, edificios públicos, centros comerciales, lugares deportivos, etc., para lograr funciones de control automatizadas. Cumplimiento de estándares: IEC61095, GB/T17885.

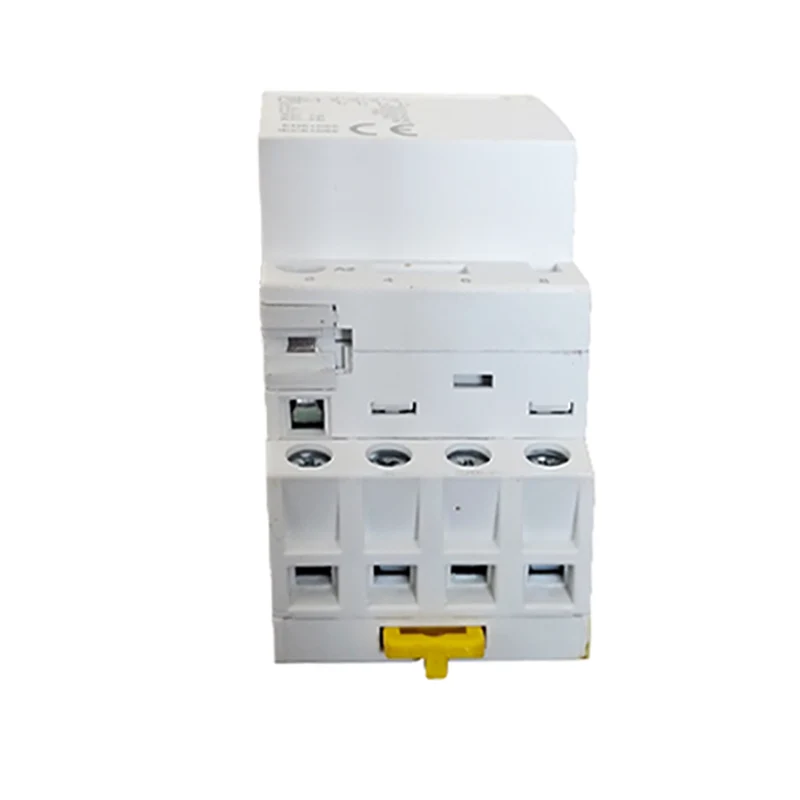

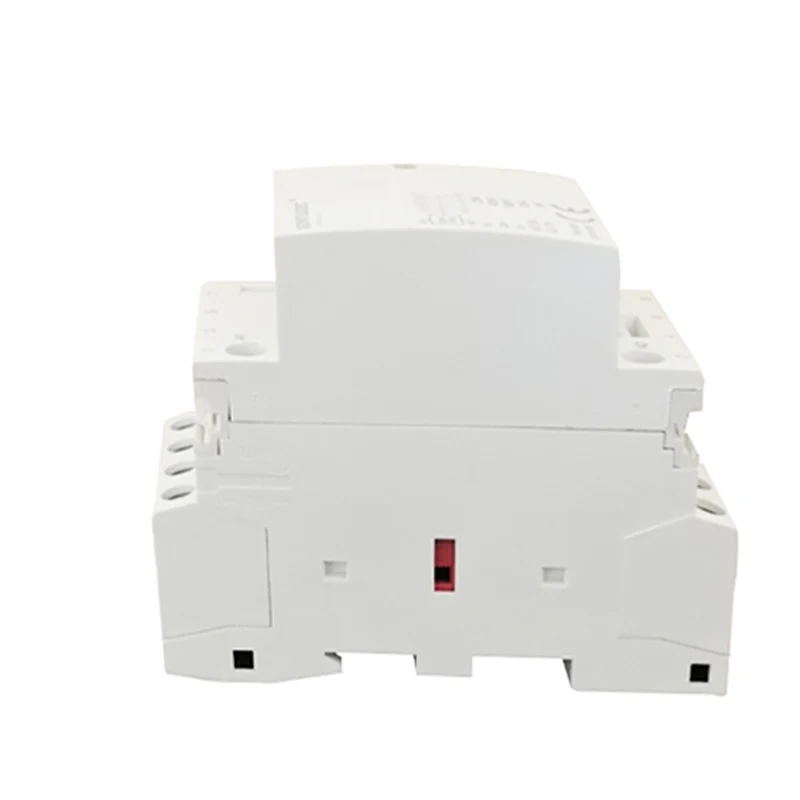

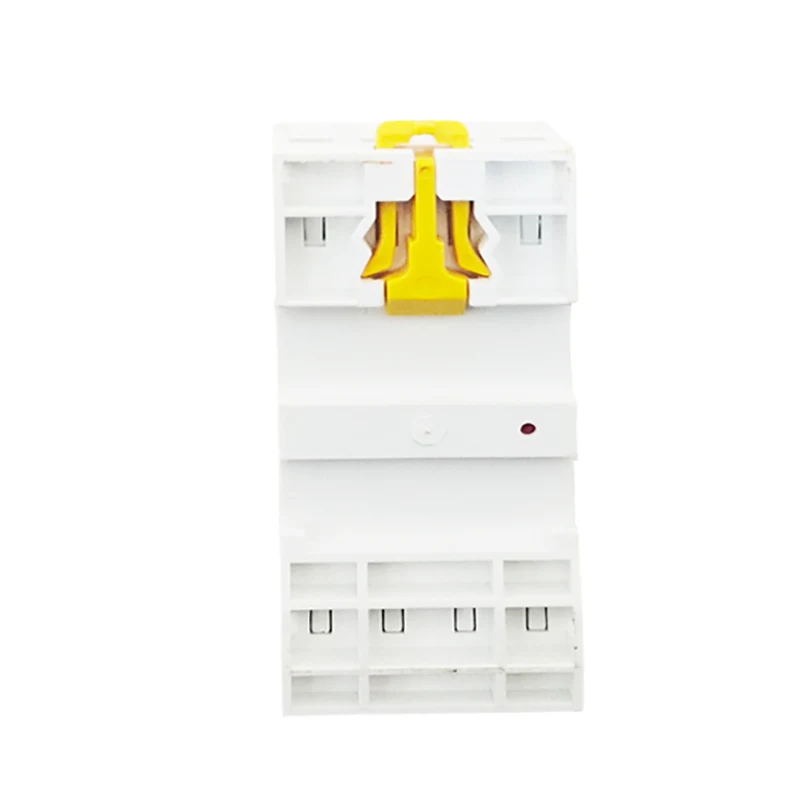

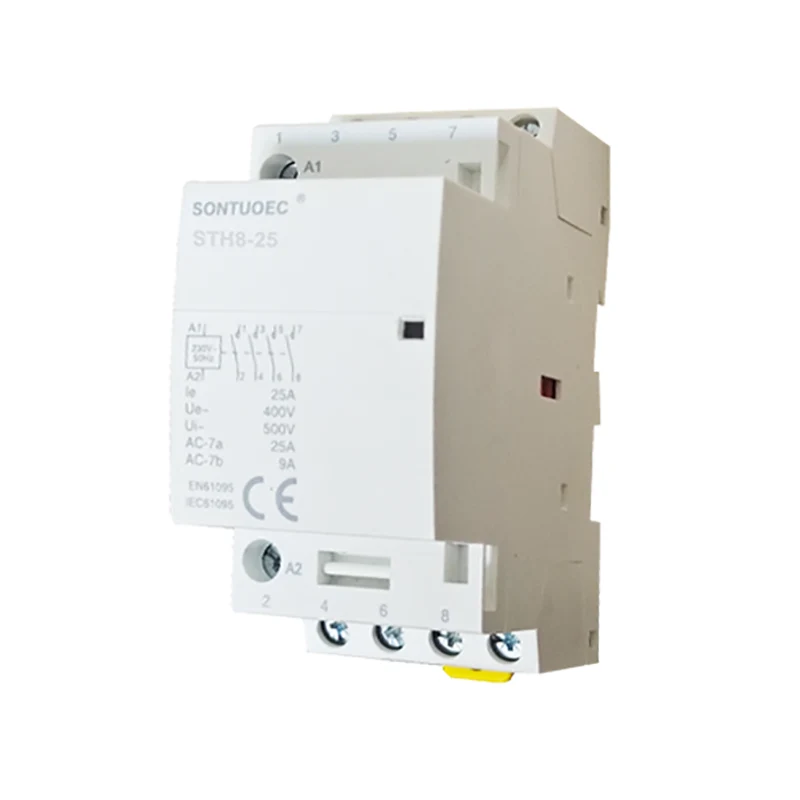

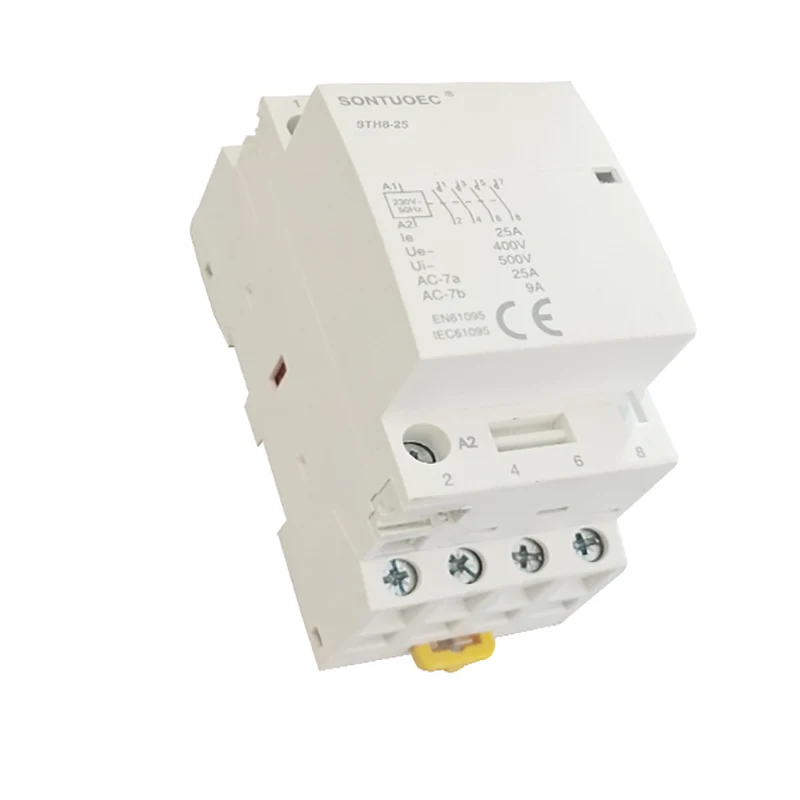

Modelo:STH8-25

Enviar Consulta

Descripción del Producto

Tipo	contactor
Calificación de un	16	20	25	32	40	63	100
SIDA	Sí
Bctsindication auxiliar	Sí
BACTC controlar auxiliar por amarillo clips	Sí

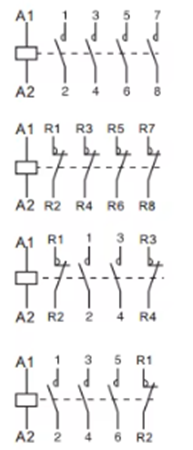

Tipo					Ancho en 9 mm módulos
1P	Calificación (LN) AC-7A	Calificación (LN) AC-7A	Control Voltaje (Vac) (50Hz)	Contacto
	16A	6A	24	No	2
	20A	7A	110	1NC
	25A	9A	230
2P
	16A	6A	24	2	2
	20A	7A	110	1NO+1NC
	25A	9A	230	2NC
	32a	12A	24	2	4
	40A	18A	110	1NO+1NC
	63a	25A	230	2NC
	100A	_	24		6
			110	2
			230
3P
	16A	6A	24	3 no	4
	20A	7A	110	3NC
	25A	9A	230
	32a	12A	24	3 no	6
	40A	18A	110	3NC
	63a	25A	230
4p
	16A	6A	24	4 no	4
	20A	7A	110	4NC
	25A	9A	230	2NO+2NC 3NO+1NC
	32a	12A	24	4 no	6
	40A	18A	110	4NC
	63a	25A	230	2NO+2NC 3NO+1NC
	100A	_	24	4 no	12
			110
			230

Estructura principal

El contactor de CA del hogar generalmente consta de las siguientes partes:

Sistema de contacto: incluyendo contactos principales y contactos auxiliares. El contacto principal se utiliza para encender y romper el circuito principal, que generalmente tiene una corriente nominal más grande; El contacto auxiliar se utiliza para encender y romper el circuito de control, que tiene una corriente nominal más pequeña.

Sistema electromagnético: consiste en núcleo de hierro, armadura y bobina. Cuando la bobina se energiza, el núcleo genera un campo magnético que atrae la armadura y cierra los contactos; Cuando la bobina se desenergiza, el campo magnético desaparece, se libera la armadura y los contactos están rotos.

Dispositivo de extinción del arco: se usa para extinguir el arco cuando los contactos están desconectados, evitando que el arco cause daños a los contactos.

Shell and Accessors: la carcasa se usa para proteger los componentes internos de la influencia del entorno externo; Los accesorios incluyen soportes de montaje, terminales, etc., que se utilizan para realizar la instalación y el cableado del contactor.

Principio de operación

El principio de trabajo de los contactores de CA domésticos se basa en el principio de inducción electromagnética. Cuando la bobina se energiza, el núcleo de hierro genera un campo magnético que atrae la armadura y cierra los contactos; Cuando la bobina se desenergiza, el campo magnético desaparece, se libera la armadura y los contactos se desconectan. Al controlar la energización y la desenergización de la bobina, se puede realizar el control remoto y la protección de los circuitos domésticos.

Parámetros técnicos

Los principales parámetros técnicos de los contactores de CA domésticos incluyen voltaje nominal, corriente nominal, frecuencia nominal, capacidad de conexión y ruptura, etc. La selección de estos parámetros debe determinarse de acuerdo con la situación real del circuito doméstico para garantizar el funcionamiento normal y el uso seguro del contactor.

Voltaje nominal: se refiere al nivel de voltaje cuando el contactor funciona normalmente.

Corriente nominal: se refiere a la corriente máxima que el contactor puede soportar durante mucho tiempo bajo el voltaje nominal.

Frecuencia nominal: la frecuencia de la fuente de alimentación cuando el contactor funciona normalmente.

Capacidad de conexión y ruptura: la corriente máxima que el contactor puede conectarse y romperse de manera confiable en las condiciones especificadas.
