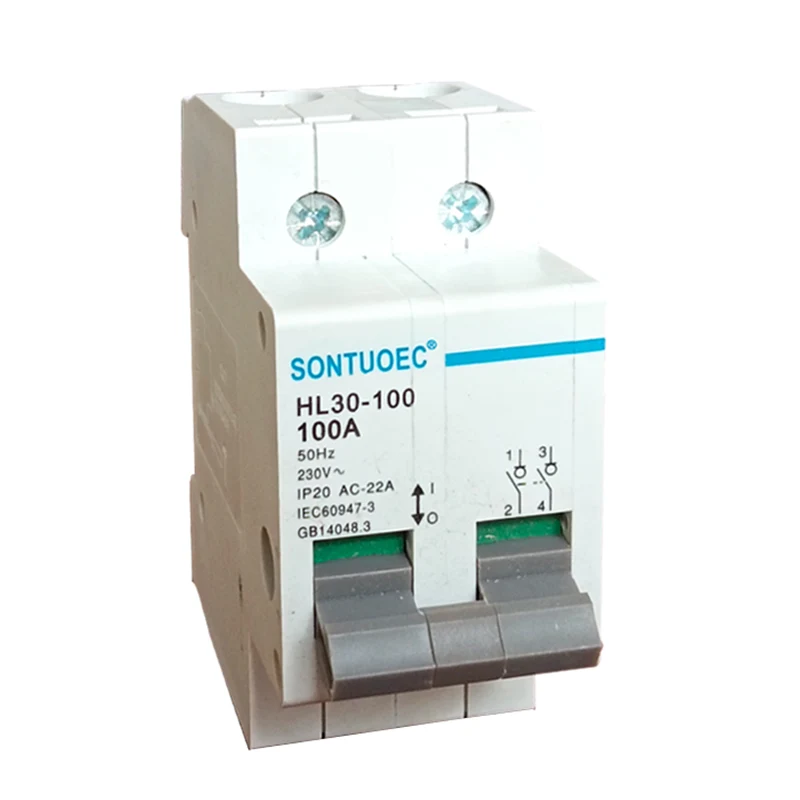

Interruptor de aislador HL30-100

Sontuoec es un proveedor y mayorista del interruptor de aislador HL30-100 con calidad y precio competitivos en China.

Enviar Consulta

Descripción del Producto

Nombre del producto	Interruptor de aislador de la serie HL-30
Polo	1p 2p 3p 4p
Calificado Actual	16,25a, 40a, 63a, 80a, 100a, 125a
Calificado Voltaje	1P: AC230V 2p, 3p.4p: AC400V
Voltaje de aislamiento Ui	690V
Calificado Voltaje de soporte de impulso (1.2/50) uimp	6kv
Con calificación corta Circuito soporta la corriente ICW	12LE/1S
Con calificación corta Capacidad de fabricación de circuitos ICM	20le/0.1s
Calificación de fabricación y capacidad de ruptura	3ie, 1.05ue, cosφ = 0.8
Categoría de uso	AC-21B, AC-22A
Eléctrico Vida	1500
Mecánico Vida	8500
Contaminación Grado	3
Almacenamiento Temperatura	-35ºC ~ +70ºC
Instalación altitud	<2000m
Máximo Capacidad de cableado (nm²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Máximo Torque límite	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Principio de operación

El principio de operación del interruptor de aislador HL30-100 es relativamente simple. Contiene uno o más contactos que se pueden abrir o cerrar cuando se opera el interruptor. Cuando los contactos están cerrados, las celdas en la batería están conectadas, lo que permite que la corriente pase. Cuando los contactos están abiertos, la conexión entre las celdas se rompe y la corriente no puede fluir.

Escenarios de aplicación

1p, 2p, 3p, 4p Micro Switch Desconnector (MSD). Cuando se abre el interruptor de aislador HL30-100, hay una distancia de aislamiento entre los contactos y la marca de desconexión obvia según el requisito de la estación. Se puede usar como interruptor principal o para abrir o cerrar el circuito.

HL30-100 Isolator Switch
