Contactor de electrónica

El contactor electrónico de alta calidad de Sontuoec se aplica principalmente en los circuitos del voltaje nominal de hasta 660 V, CA 50Hz o 60Hz, corriente nominal de hasta 95a, para hacer y romper, con frecuencia comenzando y controlando el motor de CA. Combinado con el bloque de contacto auxiliar, el retraso del temporizador y el dispositivo de interferencia de máquina, etc., se convierte en el contactor de retraso, contactor de enclavamiento mecánico, inicio de la delta de estrella. Se convierte en un arranque electromagnético cuando funciona junto con un relé térmico coincidente, que puede proteger el circuito de sobrecarga. El contactor se produce de acuerdo con IEC60947-4-1.

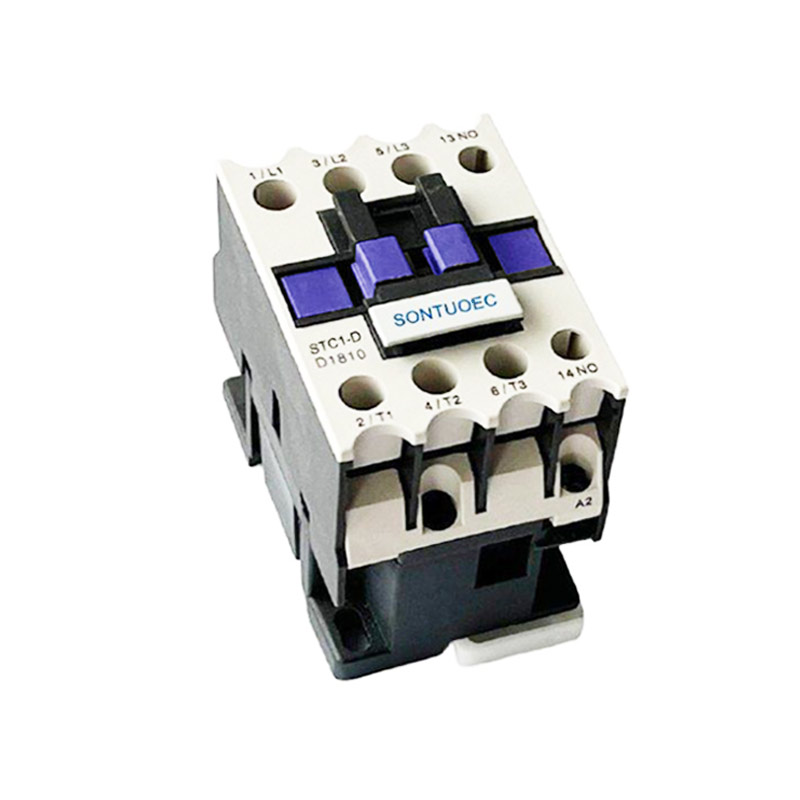

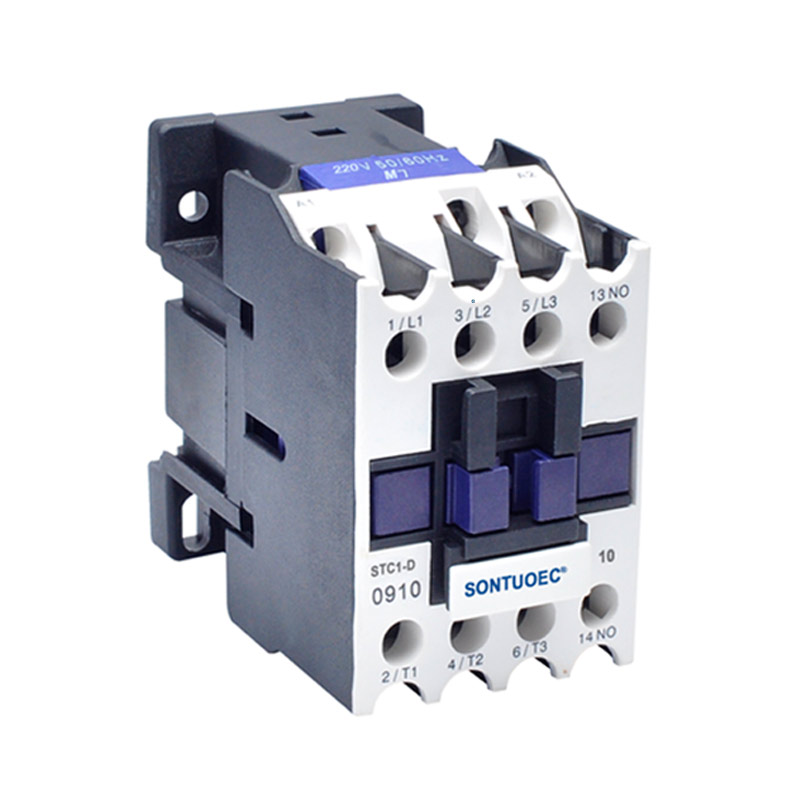

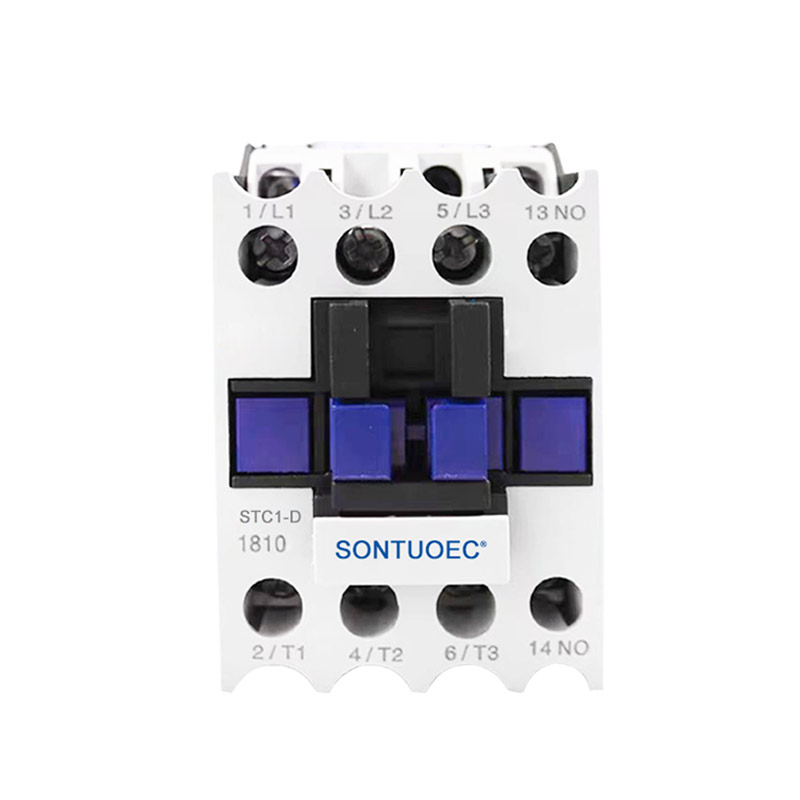

Modelo:STC1-D

Enviar Consulta

Descripción del Producto

Tipo		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Corriente de trabajo clasificada (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corriente de trabajo clasificada (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Calificaciones de potencia estándar de Motores 3 fases 50/60Hz en la categoría AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corriente de calor nominal (a)		20	20	32	40	50	60	80	80	125	125
Vida eléctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida eléctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecánica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contactos	3P+NO					3P+NC+No

Características del producto

Alto rendimiento: los contactores electrónicos están diseñados para ser los contactores sellados más pequeños, más ligeros y de menor costo en la industria, con calificaciones actuales de hasta 500a (a 85 ° C) y una capacidad de interrupción de 2000a (a 320 VCC).

Eficiente en energía: el ahorro de energía de la bobina incorporado funciona a solo 1.7W de potencia de retención (a 12VDC) y puede limitar la fuerza electromotriz inversa (EMF) a 0V.

Seguridad: el producto está sellado herméticamente para la seguridad intrínseca y puede operar en entornos explosivos o duros sin oxidación o contaminación de la bobina o contactos, incluidos largos períodos de no operación.

Versatilidad: se proporcionan contactos auxiliares opcionales para un fácil monitoreo de la posición de los contactos de energía. También presenta conexiones flexibles de bobina/alimentación.

Escenarios de aplicación

Los contactores de Electronics se utilizan en una amplia variedad de aplicaciones, que incluyen, entre otros::

Sistemas de baterías: particularmente adecuadas para aplicaciones de la comunidad europea (EC) donde se requiere marcado CE.

Protección y conmutación del circuito: como la conmutación y la copia de seguridad de los relés (tipo III), así como el control de potencia de voltaje de CC, la protección del circuito y la seguridad en el diseño AIAG QS9000.

Otras aplicaciones industriales: también para redes automotrices, aeroespaciales, de comunicación, electrónica de consumo, médico y energía.
