Interruptor eléctrico

Un disyuntor eléctrico es un dispositivo de conmutación capaz de transportar y romper corriente en condiciones de circuito normal o anormal. Su función principal es proteger el circuito del daño causado por sobrecargas, cortocircuitos y otras condiciones anormales para garantizar el funcionamiento seguro y estable del sistema de energía. Cuando se sobrecarga, se producen cortocircuito y otras fallas en el circuito, el disyuntor eléctrico puede cortar rápidamente la corriente, evitar que la falla se expande y proteger el equipo y la seguridad personal.

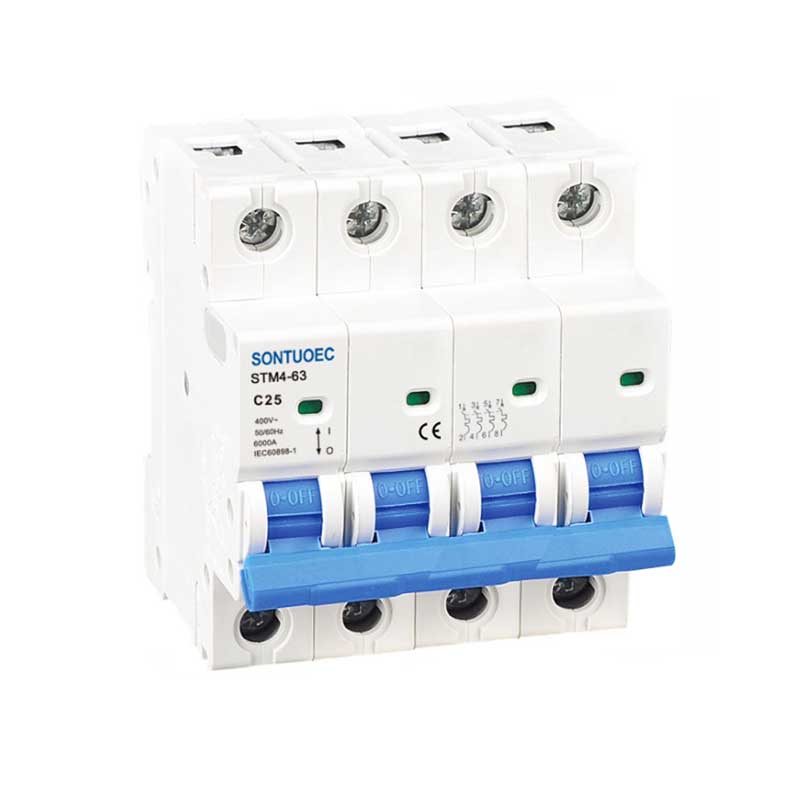

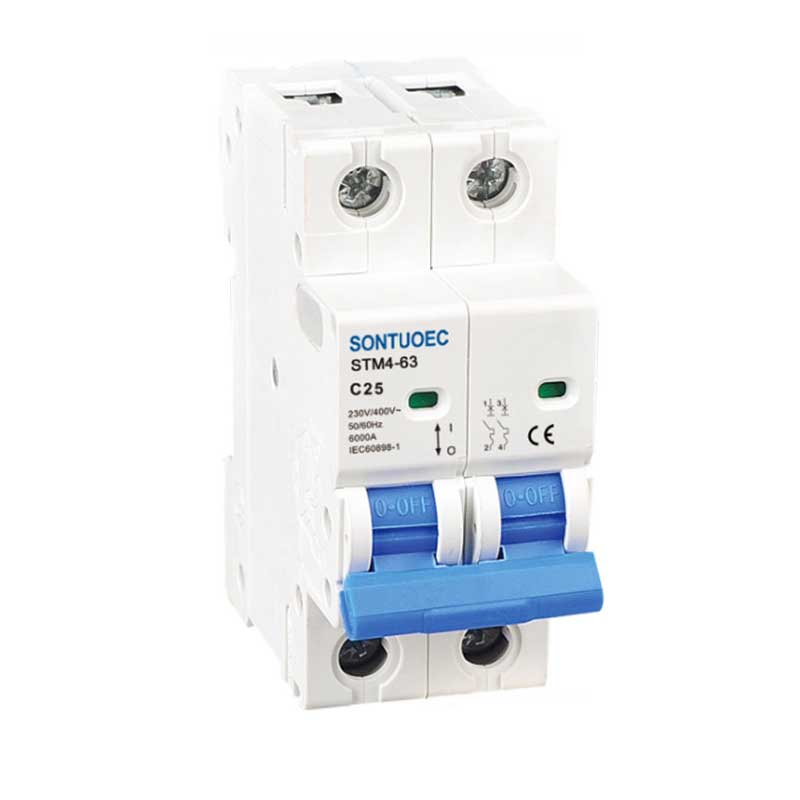

Modelo:STM4-63

Enviar Consulta

Descripción del Producto

Modelo	STM4-63
ESTÁNDAR	IEC60898-1
Polo	1p, 2p, 3p, 4p
Capacidad de ruptura de cortocircuito	3ka, 4.5ka, 6ka
Calificado Actual (in)	1,2,4,610,16,20,25,32,40,50,63a
Calificado Voltaje (un)	AC230 (240)/400 (415) V
Calificado Frecuencia	50/60Hz
Curva de disparo	B, C, D
Magnético lanzamientos	B Curva: entre 3 pulgadas y 5 en
	Curva C: entre 5 pulgadas y 10 pulgadas
	D curva: entre 10 pulgadas y 14 pulgadas
Electromecánico resistencia	encima 6000 ciclos

Principio de operación

El principio de funcionamiento de los interruptores eléctricos se basa en los principios de inducción electromagnética y transmisión mecánica. Cuando la corriente en el circuito excede el valor nominal, el elemento térmico dentro del interruptor de circuito se calentará y producirá la deformación del bimetal, o el electroimán producirá suficiente succión para que el mecanismo de desconexión actúe, cortando así el circuito. Además, el interruptor de circuito también tiene un dispositivo de extinción de arco, que puede extinguir efectivamente el arco generado al romper la corriente y evitar que el arco dañe el equipo y el personal.

Componentes principales

El disyuntor eléctrico generalmente consiste en el sistema de contacto, el sistema de extinción de arco, el mecanismo de operación, el delantero, la carcasa, etc. El sistema de contacto se utiliza para conectar y desconectar el disyuntor; El sistema de extinción de ARC se utiliza para extinguir el arco generado al romper la corriente; El mecanismo operativo se utiliza para realizar el funcionamiento manual o automático del interruptor de circuito; El Tripper es la parte que desencadena la acción del interruptor de circuito de acuerdo con la situación de la falla en el circuito; La carcasa se usa para proteger la estructura interna del disyuntor y evitar la interferencia externa.
