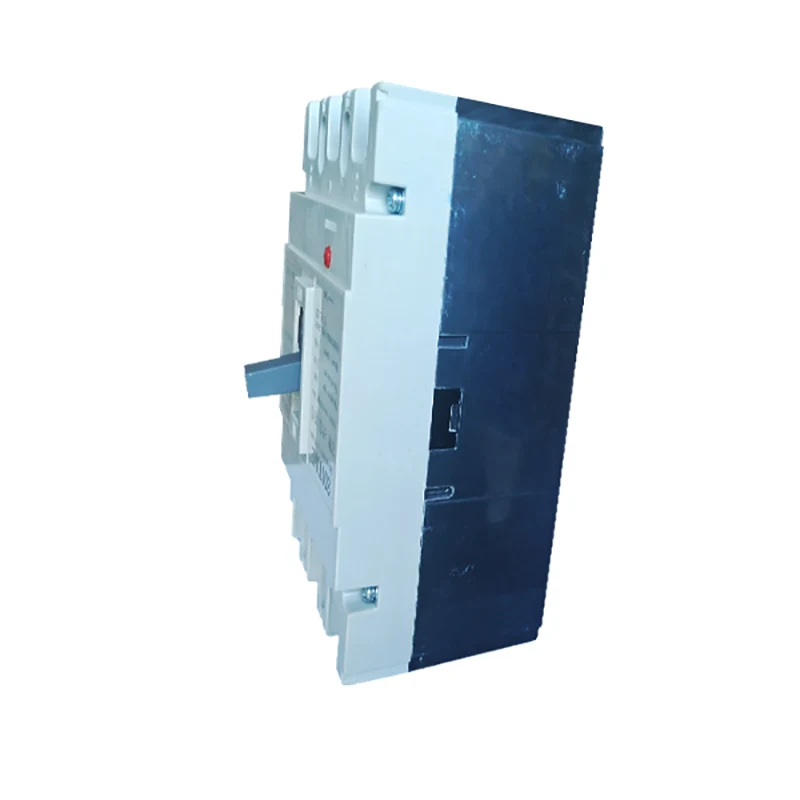

Interruptor de caja moldeado eléctrico

El interruptor de caja moldeado eléctrico es un tipo de equipo eléctrico con funciones de protección como sobrecarga, cortocircuito y bajo voltaje. Su principio de trabajo es que, en condiciones de funcionamiento normales, el disyuntor se encuentra en un estado cerrado, cuando la sobrecarga del circuito, el cortocircuito o bajo voltaje y otras fallas, el interruptor de circuito desconectará automáticamente el circuito, para proteger el circuito y la seguridad del equipo.

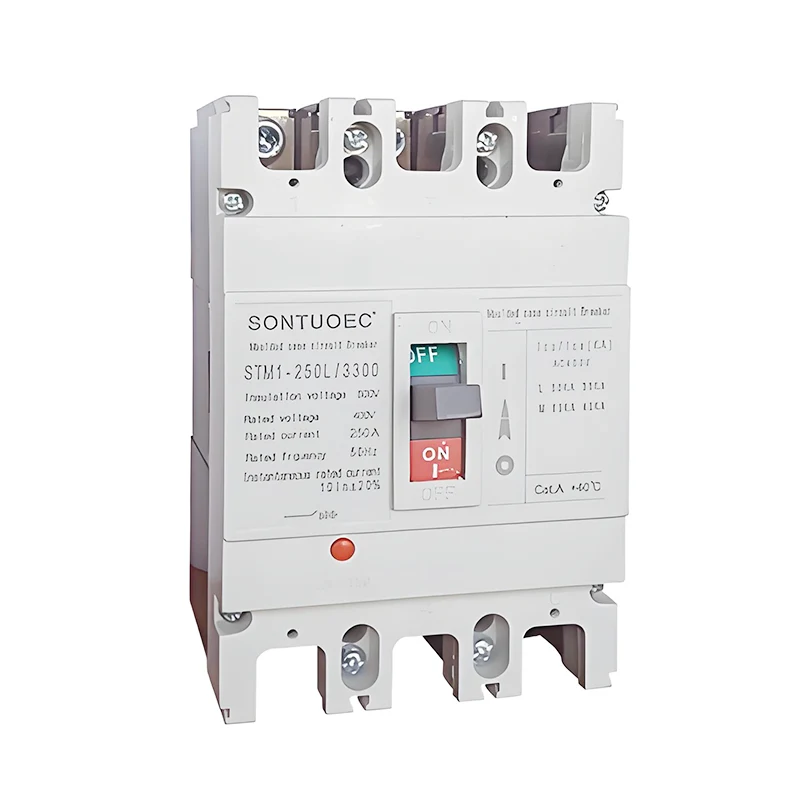

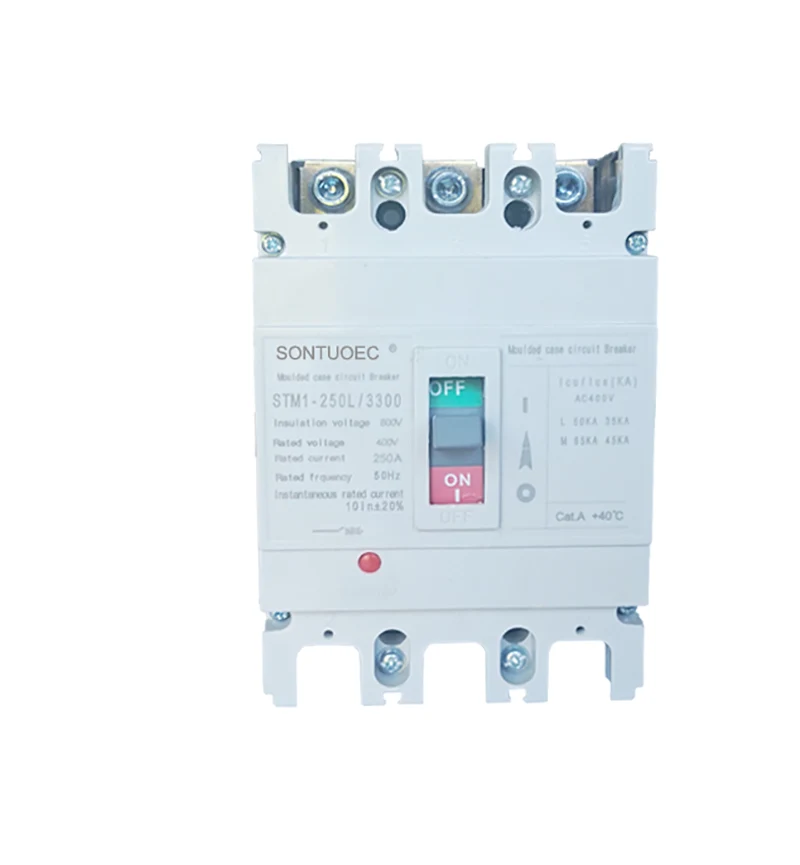

Modelo:STM1-250L

Enviar Consulta

Descripción del Producto

Modelo		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Cortirucus con calificación CURERT		125			250			400			630			800			1250
Curert Hn (a)		16,20,25,32,40.50			100,125,140,160,			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
Votación operativa clasificada UE (V) DC								500,550,7			501,000
Votación de isuación con calificación ukv)		1000			1000			1500			1500			1500			1500
UIP (KV)
Prueba de votación un miute (v)		3500			3500			3500			3500			3500			3500
Capacidad de ruptura (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
a (1CS = 75%)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mecánico él	Veces	7000			7000			4000			4000			2500			2000
Vida eléctrica	Veces	2000			2000			1000			1000			800			600
Tiempos de ruptura (MS)		20			20			20			20			20			20
Ubicación de instalación		Cualquier lugar
capacidad de bomberos		Sí
Estándar		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (c)		25 ℃ -50 ℃
Protección de ascenso		B20
Accesorio		De/sd/mx
Distancia de arco (mm)		250

Modelo NO.	STM1-250L/3300
Medio de extinción de arco	Aire
ESTÁNDAR:	IEC 60947-2
Estructura	MCCB
Tipo	Circuito de casos de Moulede Interruptor automático
Proceso de dar un título	Ceñudo
Aprobación	CE, ISO9001
El tiempo de entrega	Dentro 20 días
Especificación	63A-630A
Origen	Wenzhou Zhejiang
Capacidad de producción	2000 piezas/semana
Velocidad	Tipo normal Cortacircuitos
Instalación	Fijado
Número de polacos	3p 4p
Función	Convencional Cortacircuitos, Protección contra la falla del interruptor de circuito, Protección contra sobrecorriente
Precio	Fábrica Precio
Tiempo de garantía	12 meses
Paquete de transporte	Interno Caja/cartón
Marca	ESOUEEC, WZSCEC, ESUTUNE, IMDEC
Código HS	8536200000

Estructura y características

Estructura: el interruptor de caja moldeado eléctrico generalmente consiste en el sistema de contacto, el sistema de extinción de arco, el mecanismo de operación, el delantero y la carcasa y otras partes.

Características:

Tiene alta capacidad de ruptura y buena estabilidad térmica dinámica.

El caparazón está hecho de material aislante resistente al arco, retardante de la llama, con un alto rendimiento de seguridad.

El mecanismo operativo es flexible y confiable, lo cual es conveniente para que los usuarios funcionen manual o eléctricamente.

El desconcierto tiene una variedad de funciones de protección y puede llevar a cabo las acciones correspondientes de acuerdo con diferentes fallas del circuito.

Función y uso

Función: El interruptor de caja moldeado eléctrico tiene varias funciones de protección, como protección contra sobrecarga, protección contra cortocircuito, bajo protección de voltaje y protección de fuga. Entre ellos, la protección de sobrecarga significa que cuando el circuito está sobrecargado, el disyuntor puede desconectar automáticamente el circuito para evitar que el equipo se dañe debido a la sobrecalentamiento; La protección contra el cortocircuito significa que cuando ocurre un cortocircuito en el circuito, el interruptor del circuito puede cortar rápidamente la corriente de falla para evitar el fuego y otros accidentes de seguridad; La protección contra la subtensión significa que cuando el voltaje de la fuente de alimentación es más bajo que el valor nominal, el interruptor de circuito puede desconectar automáticamente el circuito para proteger el equipo de ser dañado; y la protección de fugas significa que cuando se produce una fuga en el circuito, el disyuntor puede cortar oportunamente la fuente de alimentación para proteger la seguridad personal. La protección de fugas significa que el interruptor del circuito puede cortar la fuente de alimentación a tiempo cuando hay fuga en el circuito para proteger la seguridad personal.

Usos: los interruptores de circuitos de casos moldeados eléctricos se utilizan ampliamente en sistemas eléctricos en campos residenciales, comerciales, industriales y de transporte. En el campo residencial, se utiliza para proteger la seguridad de los circuitos domésticos y los equipos eléctricos; En el campo comercial, se utiliza para proteger los sistemas eléctricos de grandes edificios y locales comerciales; En el campo industrial, se utiliza para controlar y proteger la operación segura de los equipos y máquinas de fábrica; En el campo de transporte, se utiliza para proteger la operación estable de los semáforos, las señales ferroviarias y otros equipos.
