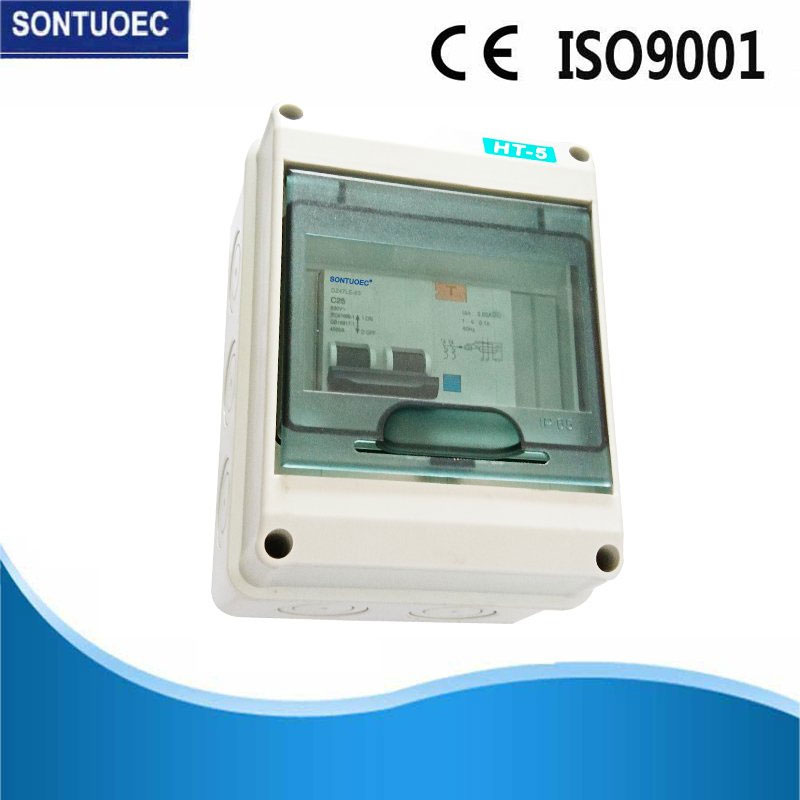

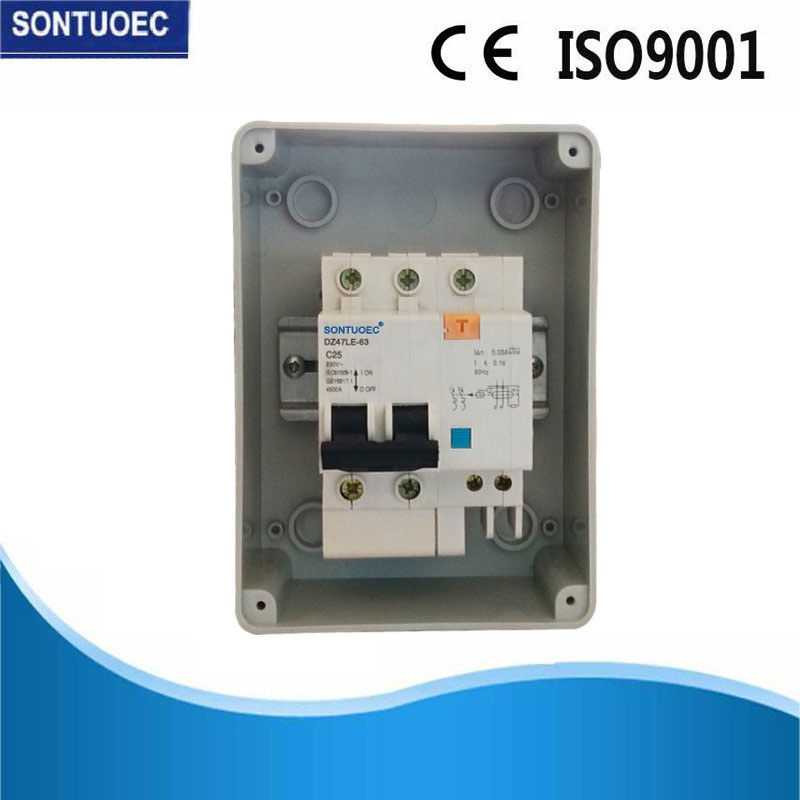

Disyuntor RCBO de tamaño de apariencia unificada serie Dz47le-63

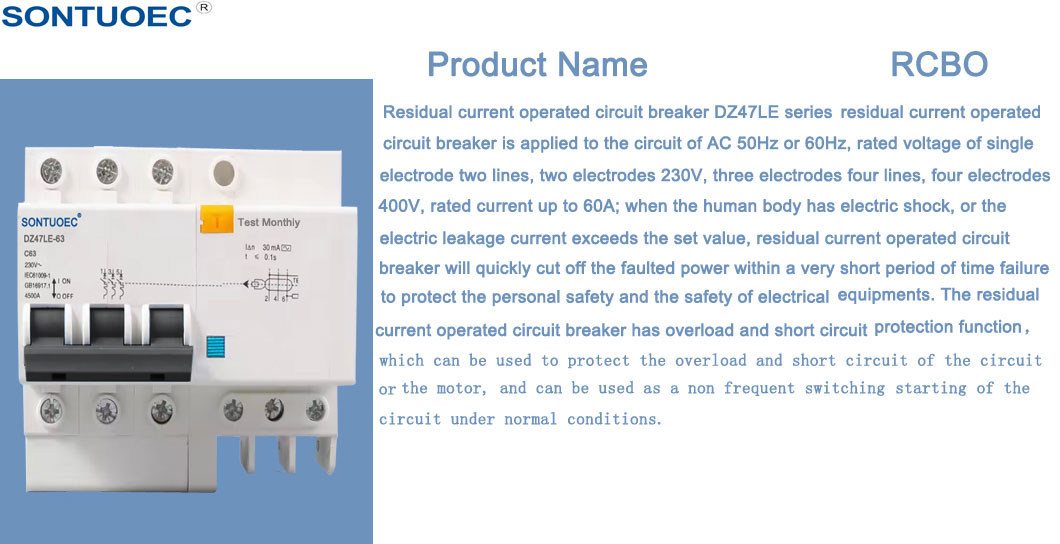

1.RCBO se utiliza principalmente en sistemas de distribución de terminales de bajo voltaje de CA 50 Hz (60 Hz), voltaje nominal 230/400 V, corriente nominal 6 A a 63 A. RCBO es igual a la función MCB+RCD; Se utiliza para protección contra descargas eléctricas y protección contra contactos indirectos humanos, protección de equipos eléctricos cuando el cuerpo humano toca electricidad o la corriente de fuga de la red eléctrica excede el valor estipulado y protección contra sobrecargas y cortocircuitos; También puede ser un operador no de frecuencia en el circuito, muy utilizado en el distrito residencial y comercial. Cumple con el estándar IEC61009-1. 2.MCB se utiliza en CA 50/60 Hz, voltaje nominal de 230 V3, 4 polos 400 V, corriente nominal de 63 A para protección contra sobrecargas y cortocircuitos, así como para conmutación no frecuente en casos normales. Se usa ampliamente para la industria, el comercio y el hogar. Este producto cumple con el estándar IEC60898. 3.RCCB cumple con los estándares de IEC61008. Puede cortar el circuito de falla inmediatamente en caso de riesgo de descarga eléctrica o fuga a tierra de la línea troncal. Por lo tanto, es adecuado para evitar el riesgo de descarga eléctrica e incendio causado por fuga a tierra. Puede usarse en circuitos de hasta 240 V monofásicos, 415 V trifásicos, 50 o 60 Hz.

Modelo:DZ47LE-63

Enviar Consulta

Descripción del Producto

Presupuesto:

RCBO

	Estándar	Unidad	CEI/EN 61009-1
Eléctrico	Modo		tipo electrónico
características	Tipo (forma de onda de la fuga a tierra detectada)		A, aire acondicionado
	Característica de liberación termomagnética		B,C,D
	Corriente nominal ln	A	6,10,16,20,25,32,40,63
	polacos	P	1P+N, 3P+N
	Tensión nominal Ue	V	CA 230, 400
	Sensibilidad nominal I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Capacidad residual nominal de cierre y desconexión l△m	A	500
	Capacidad nominal de cortocircuito Icn	A	6000
	Tiempo de descanso bajo I△n	S	≤0,1
	Frecuencia nominal	Hz	50/60
	Tensión nominal de resistencia a impulsos (1,2/50) Uimp	V	4000
	Tensión de prueba dieléctrica a frecuencia ind. durante 1 min.	kV	2
	Tensión de aislamiento Ui	V	250
	Grado de contaminación		2
Características mecánicas	vida electrica		4000
	Vida mecánica		10000
	Indicador de corriente de falla		SÍ
	Grado de protección		IP20
	Temperatura ambiente	ºC	-5~+40(Aplicación especial, consulte
	(con promedio diario≤35ºC)	ºC	corrección de compensación de temperatura)
	Temperatura de almacenamiento	ºC	-25~+70
Instalación	Tipo de conexión de terminales		Cable/barra colectora tipo pin/barra colectora tipo U
	Tamaño de terminal arriba/abajo para cable	milímetros2	25
	Tamaño de terminal arriba/abajo para cable	AWG	18 de mayo
	Tamaño de terminal superior/inferior para barra colectora	milímetros2	25
	Tamaño de terminal superior/inferior para barra colectora	AWG	18 de marzo

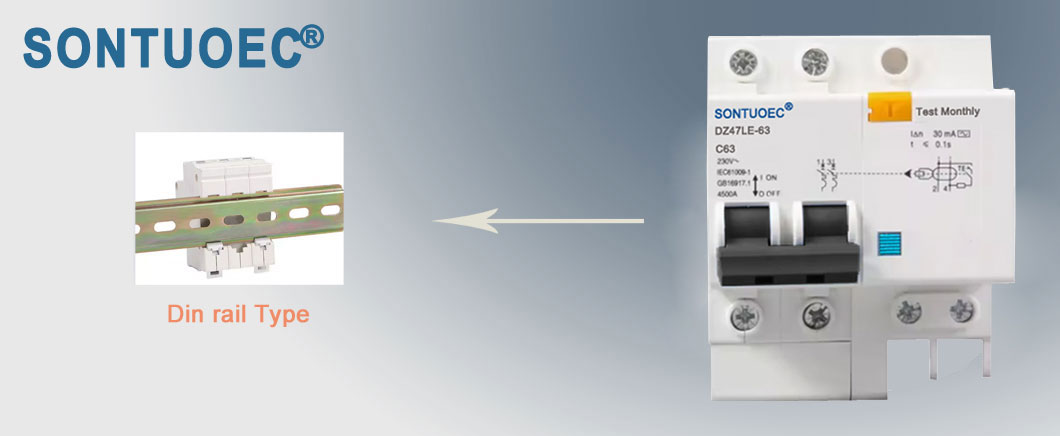

	Montaje		Sobre carril DIN EN 60715(35mm)mediante dispositivo de clip rápido
	Conexión		Desde arriba

Vista general del producto:

1. Proporciona protección contra falla a tierra/fuga de corriente y función de aislamiento.

2. Alta capacidad de resistencia a la corriente de cortocircuito3. Aplicable a conexión de barra colectora tipo terminal y pasador/horquilla

5. Desconecte automáticamente el circuito cuando se produzca una falla a tierra o una corriente de fuga y exceda la sensibilidad nominal.

6. Independiente de la fuente de alimentación y del voltaje de línea, y libre de interferencias externas y fluctuaciones de voltaje.

MCB

Modelo	MCB
Estándar	IEC60898-1
Polo	1P, 2P, 3P, 4P
Curva de disparo	B,C,D
Capacidad nominal de cortocircuito (Icn)	3KA,4.5KA,6KA,10KA
Corriente nominal (en)	1,2,4,6,10,16,20,25,32,40,50,63A
Tensión nominal (Un)	CA 230(240)/400(415)V
Lanzamientos magnéticos	Curva B: entre 3 y 5 In
	Curva B: entre 3 y 5 In
	C curva: entre 5 y 10 pulgadas
	C curva: entre 5 y 10 pulgadas
	D curva: entre 10 y 14 pulgadas
	D curva: entre 10 y 14 pulgadas
Resistencia electromecánica	más de 6000 ciclosC

RCCB


	Estándar	Unidad	CEI/EN 61008-1
Eléctrico	Tipo (forma de onda de la fuga a tierra detectada)		aire acondicionado, un
Característica	Corriente nominal en	A	16,25,32,40,63
	polacos	P	2,4
	Tensión nominal Ue	V	230/400
	Sensibilidad nominal In n	A	0,01,0,03,0,1,0,3
	Tensión de aislamiento Ui	V	500
	Producción residual nominal y	A	630
	capacidad de ruptura soy
	Corriente de cortocircuito I c	A	4500/6000
	Fusible SCPD	A	6000
	Tiempo de descanso bajo I n	s	<0,1
	Frecuencia nominal	Hz	50/60
	Grado de contaminación		2
MecanicaI	vida electrica	t	4000
características	vida mecanica	t	20000
	Indicador de corriente de falla		Sí
	Grado de protección		IP20
	Temperatura ambiente	C	Desde -25C hasta 40C
	(con promedio diario 35 )
	Temperatura de almacenamiento	C	Desde -25C hasta 70C

Preguntas frecuentes

P 1. ¿Cuál es el plazo de pago? R. Aceptamos TT, 30% de depósito y 70% de saldo contra copia de BL.

P 2. ¿Cómo es el tiempo de entrega?

A. Por lo general, la producción tardará unos 25 días.

P 3. ¿Dígame el estándar del paquete?

R. Normalmente son cajas de cartón, pero también podemos empaquetarlas según sus necesidades.

P 4. ¿Aceptaría utilizar nuestro logotipo?

R. Si tiene una buena cantidad, no hay ningún problema en hacer OEM.

P5. ¿Puedo tomar algunas muestras?

R: Sí, admitimos tomar muestras antes de realizar el pedido. No dude en contactarnos si tiene algún requisito.

P6. ¿Eres original de fábrica?

R: Sí, tenemos nuestra propia fábrica.

P7. ¿Cómo puede asegurarse de la calidad de los productos?

R: Cumpliremos con los estándares de calidad internacionales para inspeccionar cada artículo antes de salir de nuestra fábrica. Contáctenos. Gracias por leer. Si algún producto satisface sus necesidades. Bienvenido a enviarnos un correo electrónico o por Wechat y WhatsApp. Estamos seguros de que cualquier información puede ser atendida sin demora.
