Disyuntor de miniatura DC MCB

El interruptor de circuito miniatura DC MCB es un interruptor eléctrico especialmente diseñado para operación automática en circuitos de CC. Su función principal es proteger los dispositivos automáticos de sobrecargas, cortocircuitos y otros riesgos de falla, y garantizar la seguridad de todo el sistema de energía. Cuando la corriente que fluye a través del circuito excede la clasificación del DC MCB, o cuando se detecta la corriente de fuga en el circuito, el DC MCB desconectará automáticamente el circuito, evitando así que el circuito se dañe debido a una sobrecarga, cortocircuito o fuga.

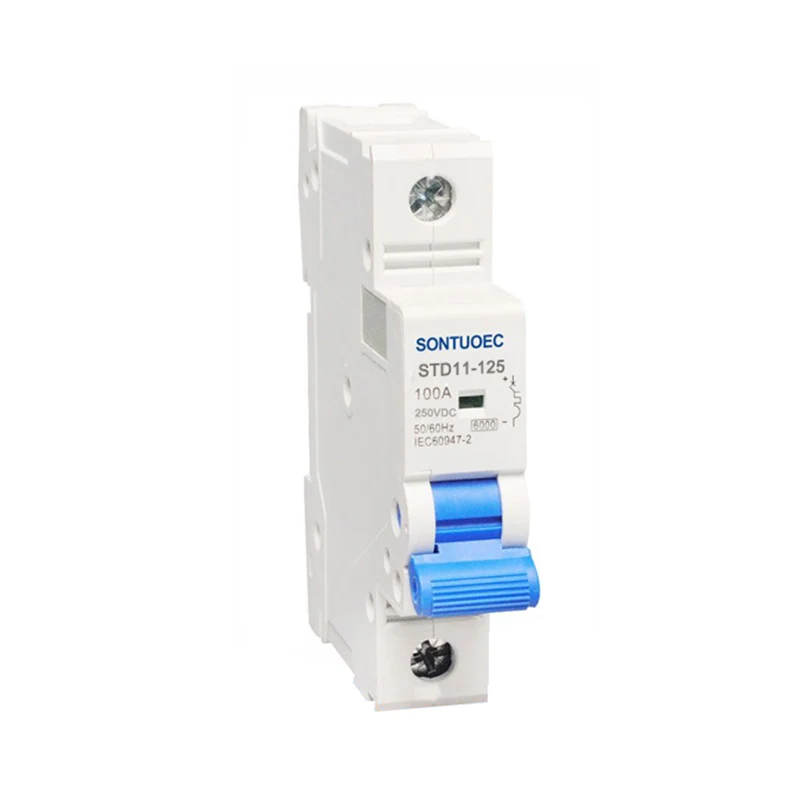

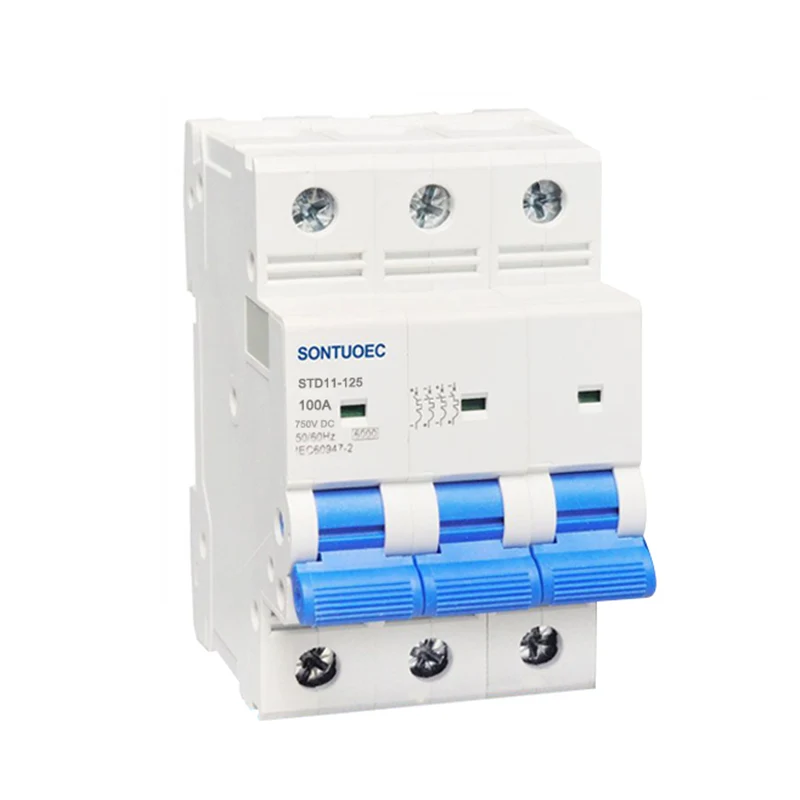

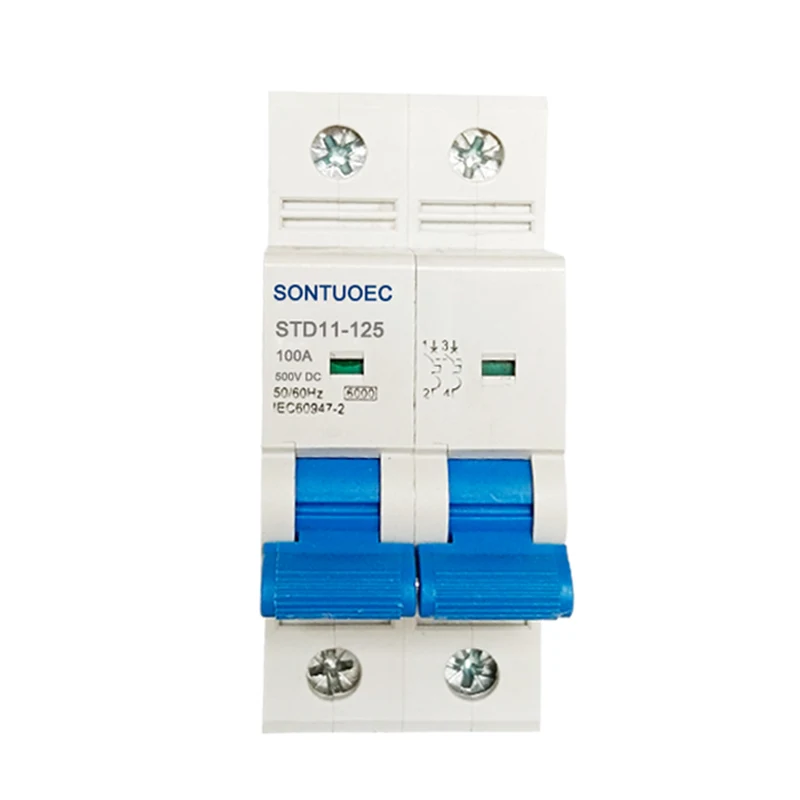

Modelo:STD11-125

Enviar Consulta

Descripción del Producto

Modelo	STD11-125
Estándar	IEC60898-1
Polo	1p, 2p, 3p, 4p
Curva de disparo	B, C, D
Capacidad de cortocircuito nominal (ICN)	3ka, 4.5ka, 6ka
Corriente nominal (in)	1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a
Voltaje nominal (UE)	DC 24,48,120,250,500,750,1000
Liberaciones magnéticas	Curva B: entre 3 pulgadas y 5 en Curva C: entre 5 pulgadas y 10 pulgadas D Curva: entre 10 pulgadas y 14 pulgadas
Resistencia electromecánica	Más de 6000 ciclos

Principio de operación

El principio de funcionamiento del disyuntor de miniatura DC MCB se basa en los efectos térmicos y electromagnéticos de la corriente eléctrica. Cuando una sobrecorriente continua fluye a través de un DC MCB, su bimetal interno se calienta y desvía por flexión, que libera el pestillo mecánico y corta el circuito. Además, en el caso de un cortocircuito, el aumento repentino de la corriente provoca el émbolo asociado con la bobina del delantero del DC MCB o el solenoide para desplazarse electromecánicamente, lo que desencadena el mecanismo de viaje para cortar el circuito.

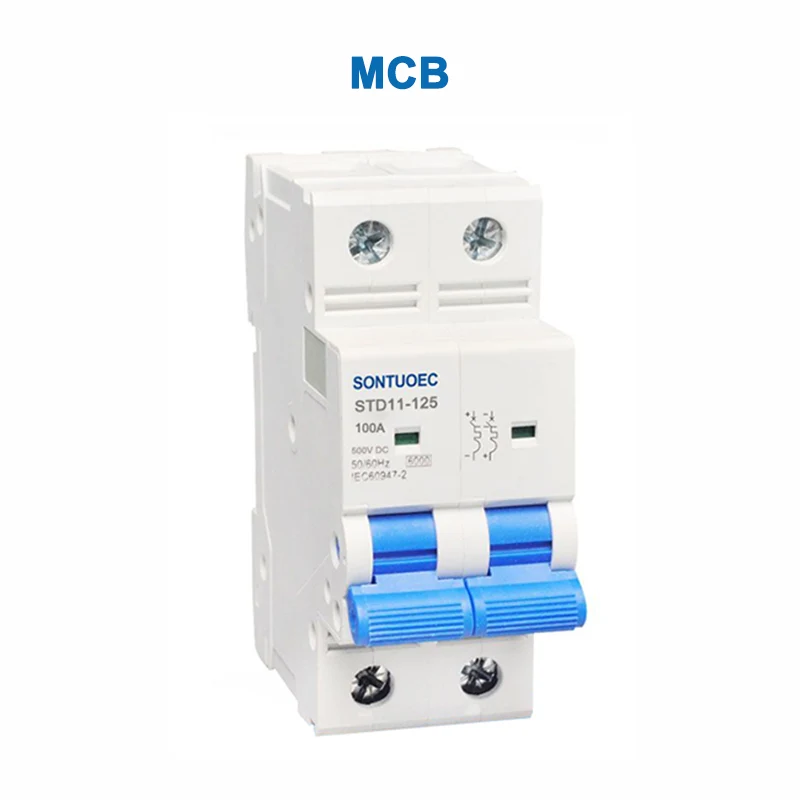

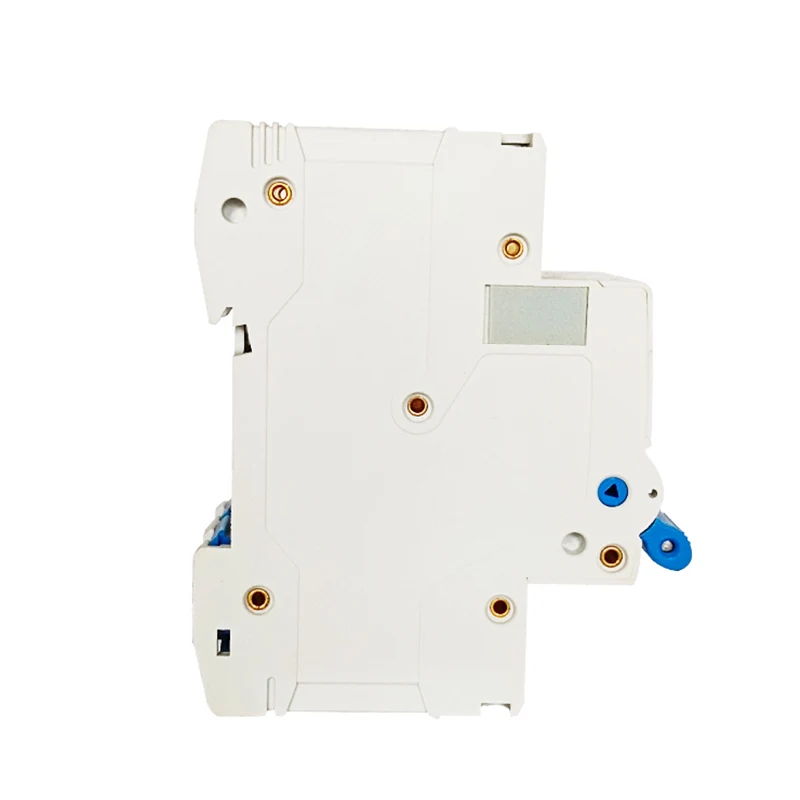

DC MCB Miniature Circuit Breaker

Características principales

Sistema especial de extinción de arco y limitación de corriente: DC MCB adopta un sistema especial de extinción de arcos y limitadores de corriente, que puede romper rápidamente la corriente de falla del sistema de distribución de CC y evitar la generación y la propagación de ARC.

Alta sensibilidad y respuesta rápida: DC MCB puede detectar pequeñas corrientes de fuga y cortar el circuito en muy poco tiempo, proporcionando protección instantánea.

Reutilizable: a diferencia de los fusibles convencionales, el DC MCB se puede restablecer manual o automáticamente después de un viaje, eliminando la necesidad de reemplazo.

Múltiples calificaciones actuales disponibles: DC MCB está disponible en una variedad de diferentes especificaciones de calificación actual.

No polarizado y polarizado: DC MCB en el mercado se clasifican principalmente en polarizado y no polarizado. Los MCB de DC polarizados deben prestar especial atención a la dirección de la corriente cuando se conecta, mientras que los DC MCB no polarizados pueden proporcionar protección de seguridad independientemente de la dirección del flujo de corriente.

Alcance de la aplicación

Los MCB de DC se usan ampliamente donde se requiere protección de potencia de CC, como centros de datos, sistemas de generación de energía fotovoltaica, sistemas de almacenamiento de energía y pilas de carga. Particularmente en el mercado de almacenamiento de energía, donde la dirección de la corriente a menudo es bidireccional (modo de carga/descarga), es necesario usar DC MCB no polarizado.
