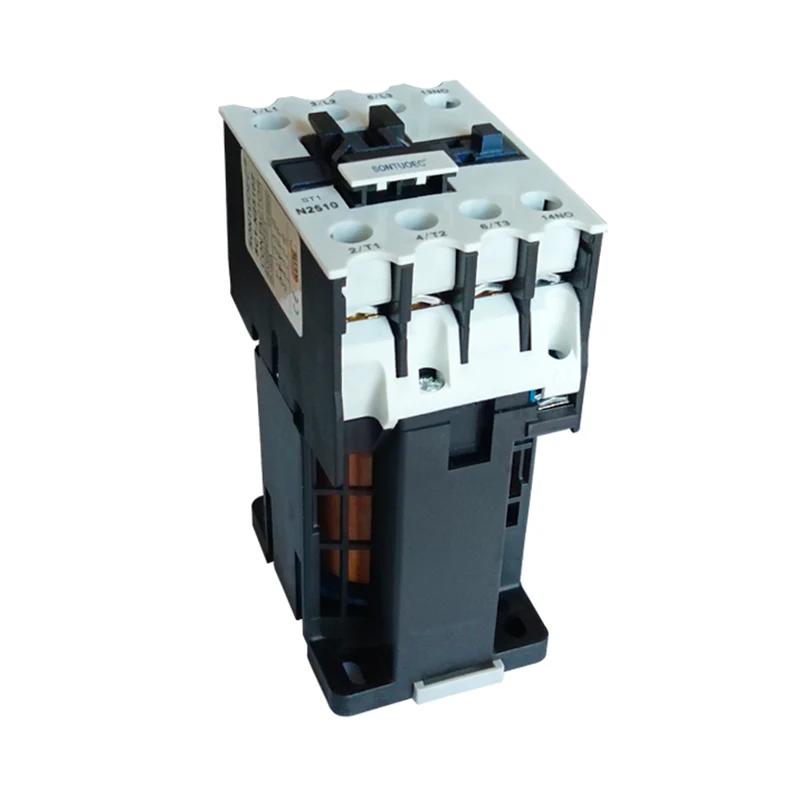

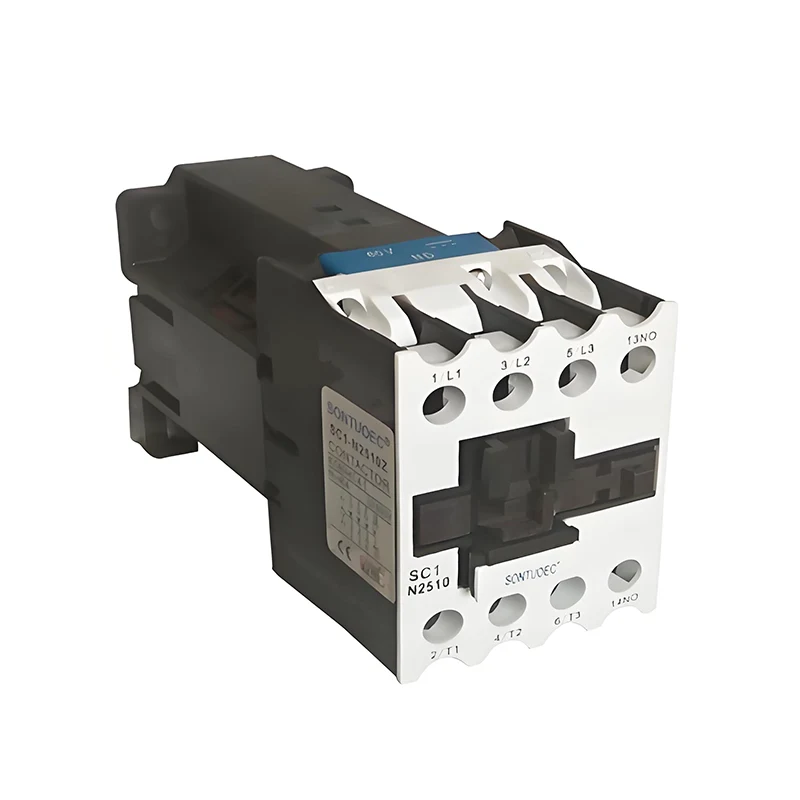

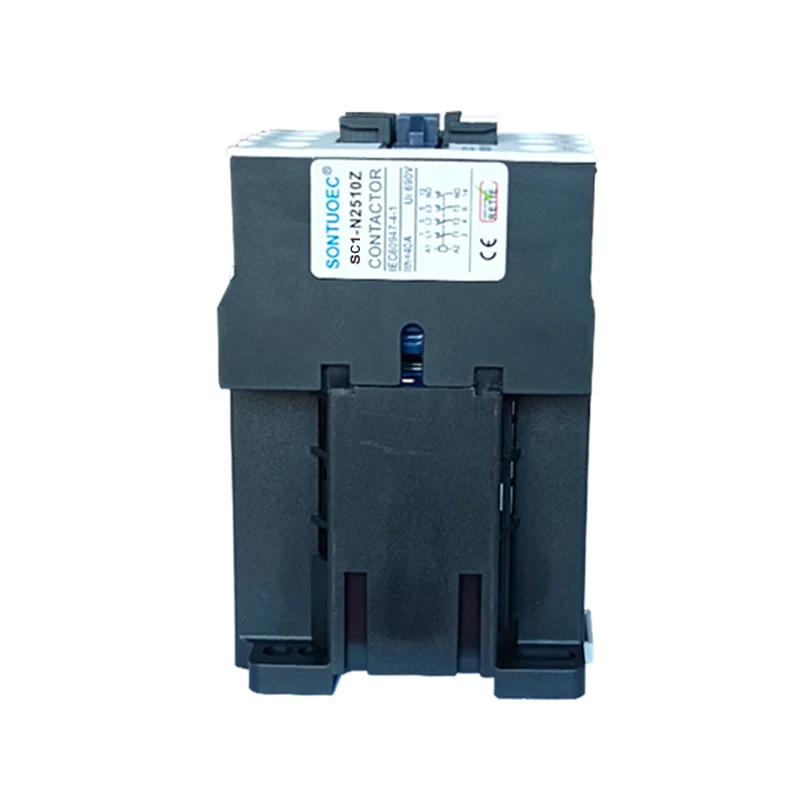

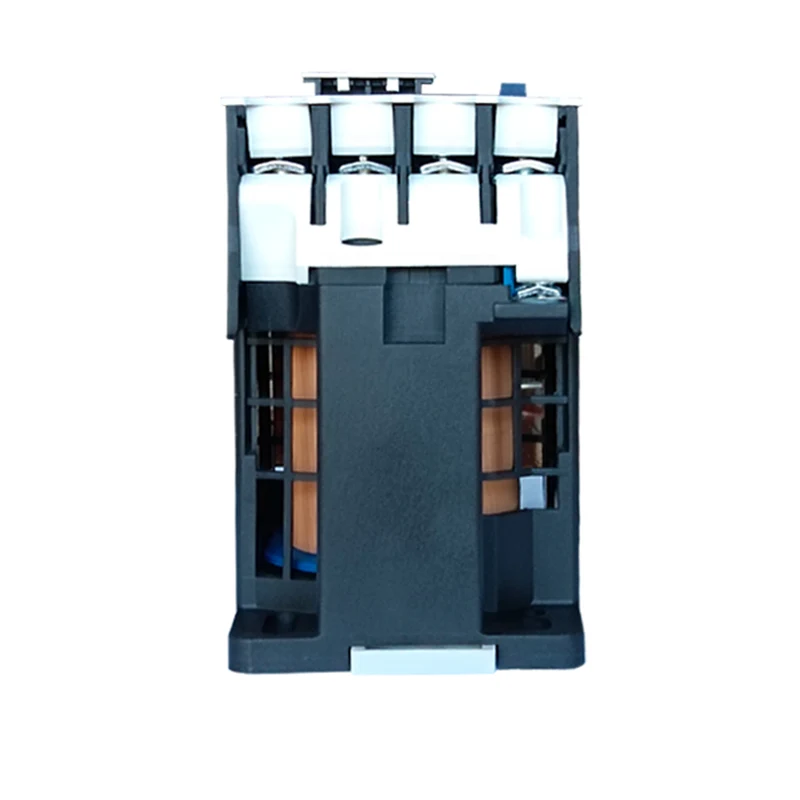

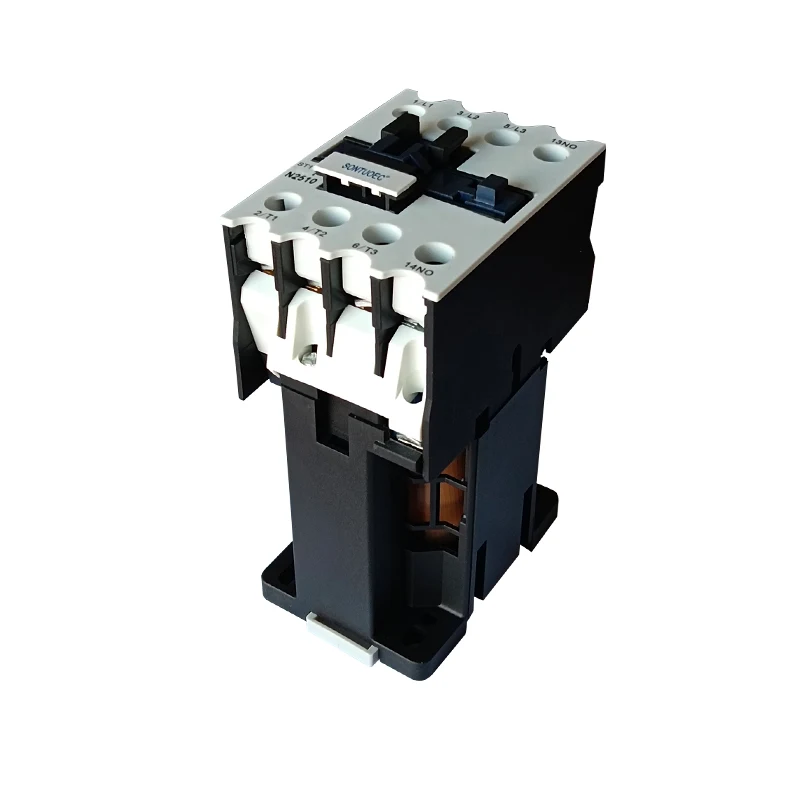

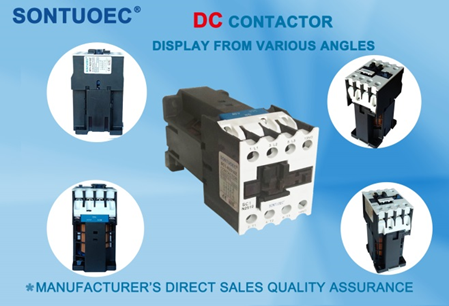

Contactor magnético de DC

Principio de operación

Cuando la bobina de un contactor magnético DC está energizado, la corriente de CC en la bobina genera un campo magnético. Este campo magnético hará que el núcleo de hierro estático genere una succión electromagnética, lo que atrae el núcleo de hierro en movimiento, lo que hace que actúe el sistema de contacto. Normalmente, los contactos normalmente cerrados se abrirán y se cerrarán los contactos normalmente abiertos, dando cuenta del control de encendido/apagado del circuito. Cuando la bobina se desenergiza, la succión electromagnética desaparece, el núcleo de hierro móvil se restablece bajo la acción de la primavera y los contactos regresan a su estado original.

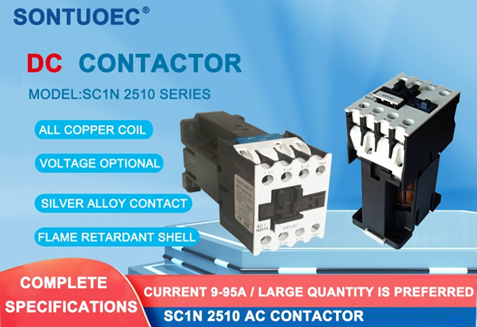

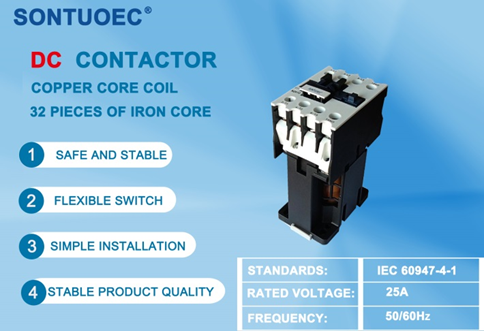

Estructura y características principales

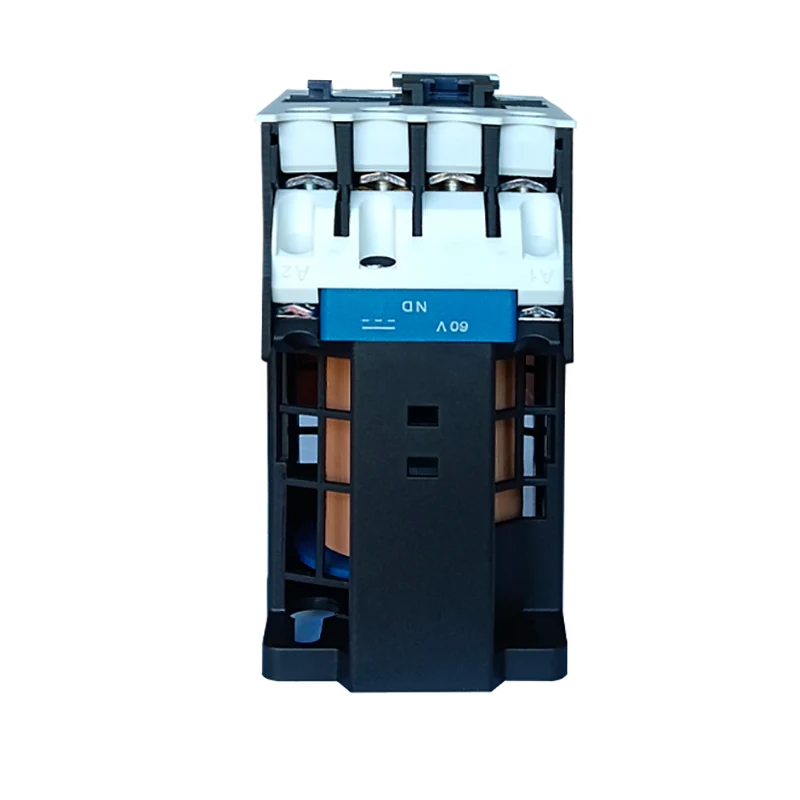

Sistema electromagnético: incluyendo bobina, núcleo de hierro estático y núcleo de hierro en movimiento y otros componentes, es la parte clave de la generación de campo magnético y controlando la acción de los contactos.

Sistema de contacto: incluyendo contactos normalmente abiertos y contactos normalmente cerrados, utilizados para controlar y desactivar el circuito. Los materiales de contacto generalmente tienen una buena conductividad eléctrica y un alto rendimiento de la temperatura.

Dispositivo de extinción del arco: se usa para extinguir el arco cuando el contacto está roto, para proteger el contacto del daño. Para contactores de gran capacidad, el diseño del dispositivo de extinción de arco es particularmente importante.

El contactor magnético de DC se caracteriza por una estructura simple, una acción confiable, una larga vida y un fácil mantenimiento. Al mismo tiempo, debido al uso de la fuente de alimentación de CC, tiene un bajo consumo de energía y ruido.

Selección y precauciones

Al seleccionar un contactor magnético de DC, deben considerarse los siguientes factores:

Voltaje nominal: asegúrese de que el voltaje nominal del contactor seleccionado coincida con el voltaje de CC en el circuito.

Corriente nominal: De acuerdo con la cantidad de corriente de carga en el circuito, seleccione un contactor con el valor de corriente nominal apropiado. Al mismo tiempo, también es necesario considerar la capacidad de sobrecarga y la capacidad de soporte de cortocircuito del contactor.

Formulario y número de contacto: según la demanda del control del circuito, seleccione el formulario de contacto apropiado y el número. Por ejemplo, se requieren contactos normalmente abiertos o normalmente cerrados y cuántos contactos se necesitan.

Marca y calidad: elija marcas conocidas y productos de alta calidad para garantizar la confiabilidad y la vida útil del contactor. Además, considere factores como el servicio postventa y el soporte técnico del producto.

Al usar contactores magnéticos de DC, debe prestar atención a los siguientes asuntos:

Cableado correcto: asegúrese de que el cableado del contactor sea correcto para evitar el cableado incorrecto que conduzca a la falla del circuito o al daños al contactor.

Inspección y mantenimiento regulares: inspeccione y mantenga regularmente al contactor, incluida la limpieza de los contactos, verificando la resistencia de la bobina y la resistencia a aislamiento. Asegúrese de que el contactor esté en buenas condiciones de trabajo.

Evite la sobrecarga y el cortocircuito: evite dejar que el contactor trabaje bajo sobrecarga o cortocircuito durante mucho tiempo para evitar dañar el contactor y afectar la estabilidad del circuito.
