Curva D MCB Circuito de miniatura

Al cumplir con una serie de estándares de seguridad internacionales y certificaciones autorizadas, el interruptor de circuito en miniatura Curve D MCB proporciona una protección confiable para los sistemas eléctricos y se usa ampliamente en una variedad de aplicaciones donde se requiere alta seguridad y estabilidad. Al seleccionar y usar Curve D MCBS, se recomienda que la selección se base en requisitos específicos del sistema eléctrico y características de carga, y que se sigan los códigos de instalación y mantenimiento relevantes.

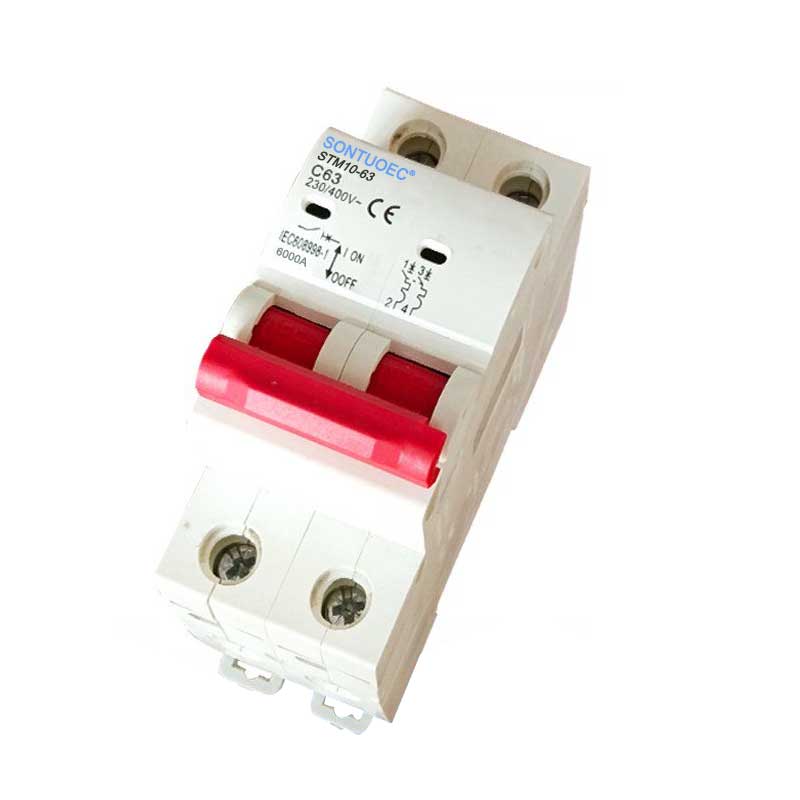

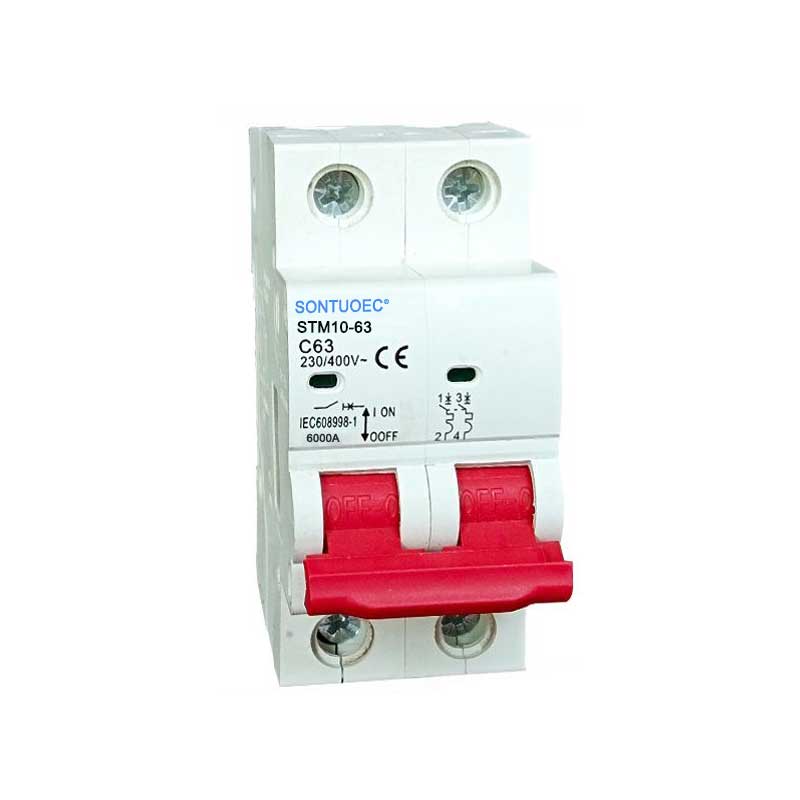

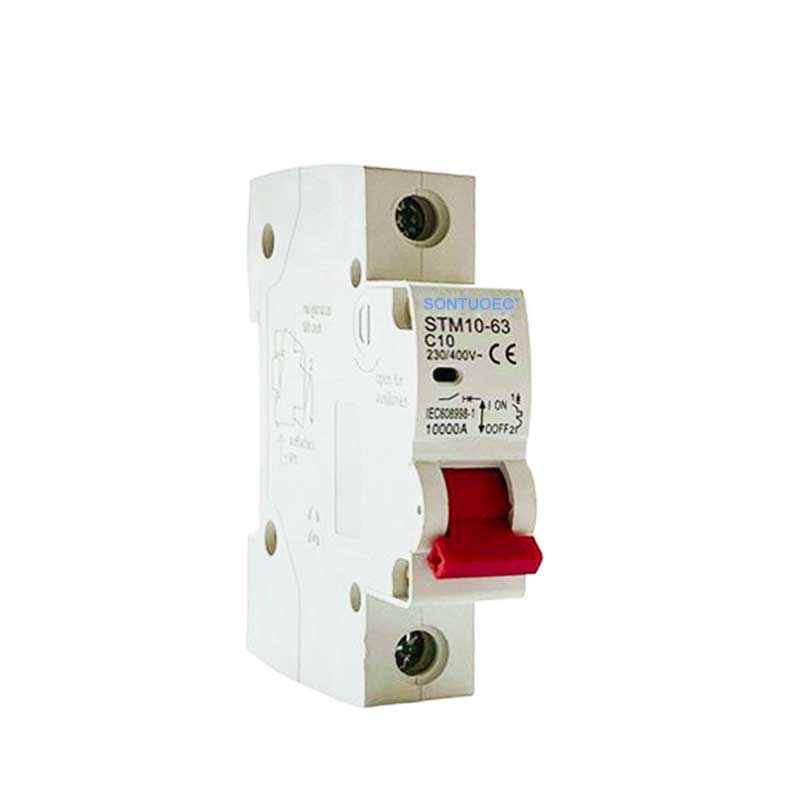

Modelo:STM10-63

Enviar Consulta

Descripción del Producto

Estándar		IEC/EN 60898-1
Eléctrico características	Corriente nominal en	A	1,2,4,610,16,20,25,32,40,50,63a
	Polos	P	1p, 2p, 3p, 4p
	Voltaje nominal UE	V	AC 230/400
	Ui de voltaje de aislamiento	V	500
	Frecuencia nominal	Hz	50/60
	Capacidad de ruptura nominal	A	3000, 4500, 6000
	Voltaje de resistencia de impulso nominal (1.2/50) uimp	V	4000
	Voltaje de prueba dieléctrica en Ind.freq. durante 1 minuto	KV	2
	Título de contaminación		2
	Característica de liberación termomagnética		B, C, D
Mecánico características	Vida eléctrica	t	4000
	Vida mecánica	t	10000
	Título de protección		IP20
	Temperatura de referencia para configurar de elemento térmico	ºC	30
	Temperatura ambiente (con promedio diario ≤35ºC)	ºC	-5 ~+40 (solicitud especial consulte Corrección de compensación de temperatura)
	Temperatura de almacenamiento	ºC	-25 ~+70

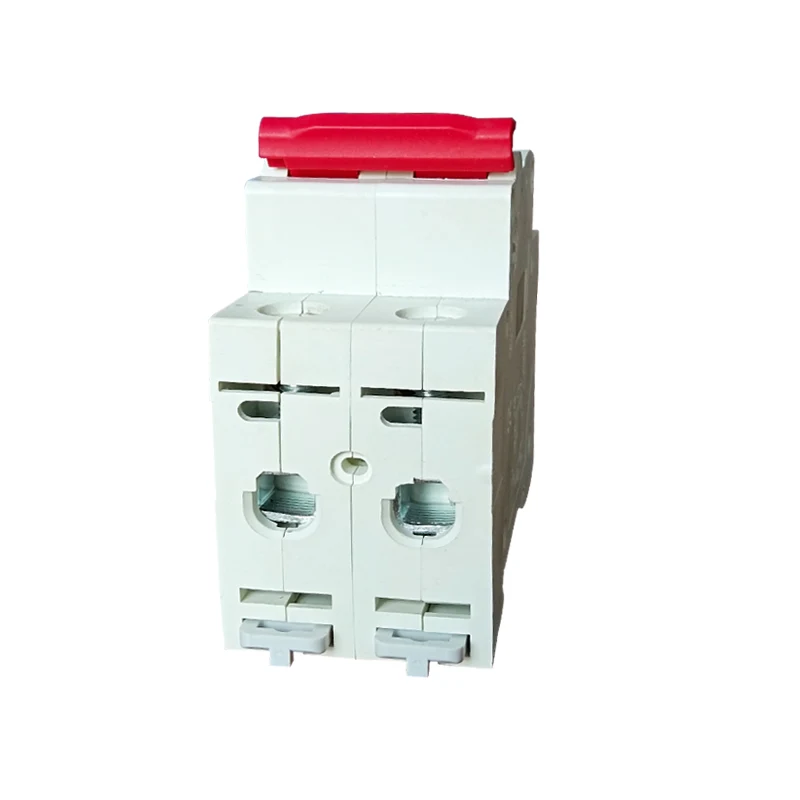

Instalación	Tipo de conexión terminal		Barra colectora de cable/alfiler
	Terminal Tamaño superior/inferior para el cable	mm2	25
		Awg	18-3
	Tamaño terminal superior/inferior para barra colectiva	mm2	25
		Awg	18-3
	Torque de apriete	Nuevo Méjico	2
		En lbs	18
	Montaje		En Din Rail EN 60715 (35 mm) mediante un dispositivo de clip rápido
	Conexión		Desde la parte superior e inferior

Características del producto

 Corriente y voltaje nominal: Curve D MCB es adecuada para una amplia gama de corrientes nominal, como 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, etc., así como para rangos de voltaje nominal como 110V, 220V, 400V, etc., y para frecuencias de 50/60Hz.

 Características de retiro: los MCB de la curva D son particularmente adecuados para altas cargas inductivas y sistemas de distribución que generan grandes corrientes de entrada, como equipos eléctricos que generan corrientes pulsadas, motores pequeños, etc., pueden usarse en una amplia gama de aplicaciones, como sistemas de distribución de energía, sistemas de distribución de energía y sistemas de suministro de alimentación. Su corriente de ruptura instantánea es típicamente 10-40 veces la corriente nominal, lo que significa que puede cortar rápidamente los circuitos y proteger el equipo de daños durante los aumentos repentinos de la corriente.

 Protección de cortocircuito: los MCB de curva D tienen una alta capacidad de ruptura de cortocircuito, como la capacidad de ruptura de cortocircuito de 6ka para algunos productos, que pueden proteger de manera confiable los circuitos de las corrientes de cortocircuito.

 Estándares y certificaciones de seguridad: estos productos generalmente cumplen con una serie de estándares de seguridad internacionales, como EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, etc., y han obtenido certificados autorizados como CE, CB, CCC, TUV, etc., para garantizar que los productos estén seguros y confiables.

Curve D MCB Miniature Circuit Breaker
