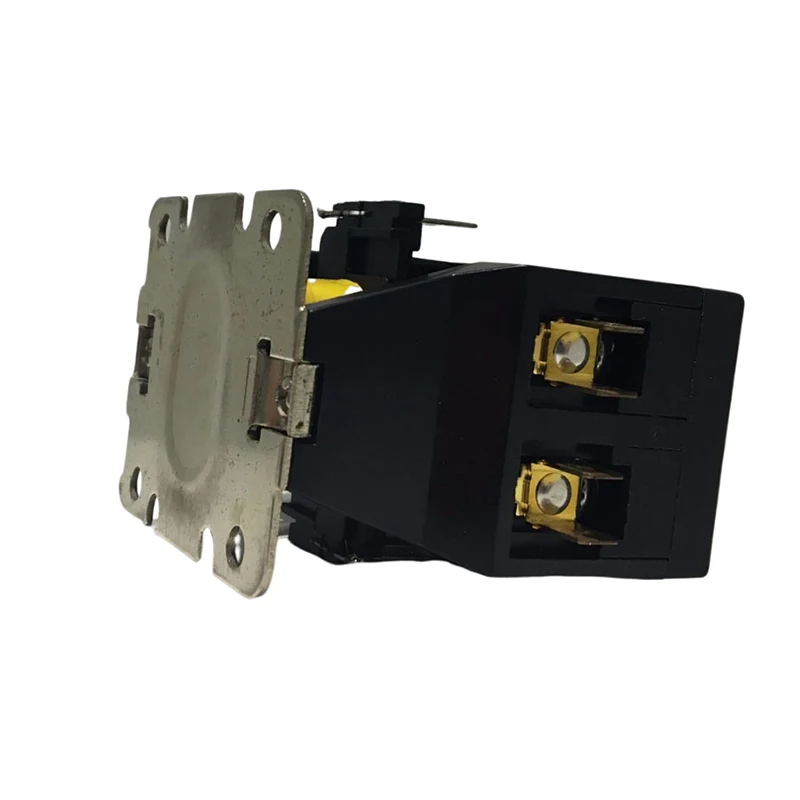

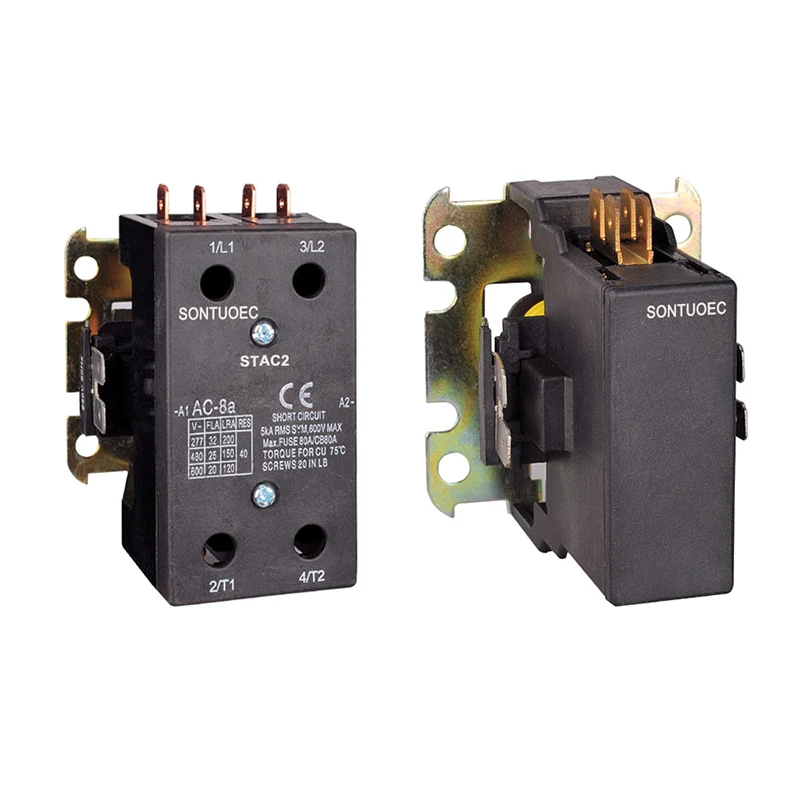

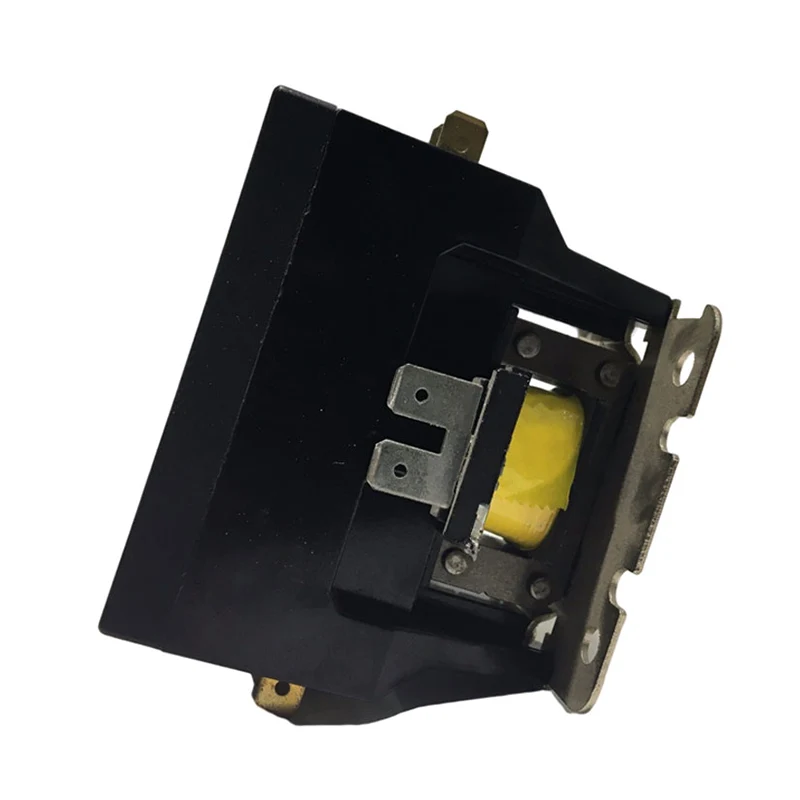

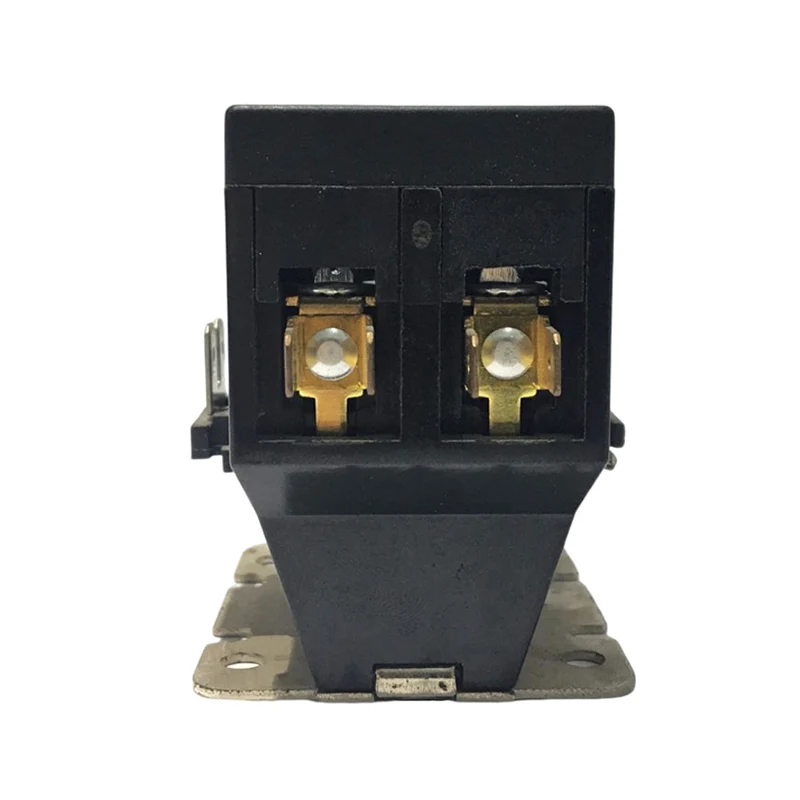

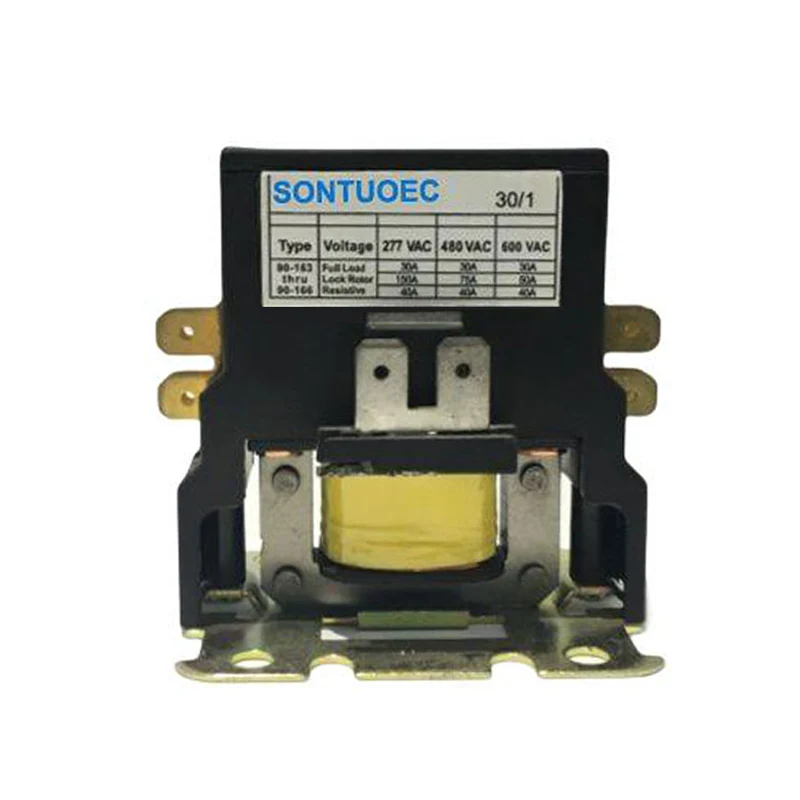

Contactor de aire acondicionado de aire acondicionado

Los contactores de aire acondicionado de aire acondicionado tienen un contactor de CA de propósito definitivo están diseñados para usar en refrigeración, aire acondicionado y sistemas de calefacción eléctrica. Las conexiones de alimentación se pueden hacer con terminales de tornillo con conectaciones rápidas o terminales de orina con conectas rápidas

Enviar Consulta

Descripción del Producto

Modelo no	Carga completa	Amperios resistivos (a)	Pole No.	Voltaje de la bobina ( V)	Voltaje de línea (v)	Max HP		-
Modelo no	AMPS (a)	Amperios resistivos (a)	Pole No.	50/60Hz	Voltaje de línea (v)	Voltaje (V)	Soltero Fase	Tres Fase
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Material aislante	El bloque de contacto y el operador son de alta calidad resina termoestable de grado eléctrico
Rango de temperatura	-40 ° F a 150 ° F; -5-+40
Vida mecánica (sin carga)	Se ajusta al estándar de especificaciones UL y ARI
Vida eléctrica	Se ajusta a las especificaciones UL y ARI Estándar
Peso (aproximado)	9.25 oz
Frecuencia de bobinas	50/60Hz
Aislamiento de bobina	Clase B (130ºC)
Terminación	Conector de presión y doble 1/4 Q.C
Funcionar	85% del coltaje de bobina nominal; 110% máximo seguro funcionar
Ciclo de servicio	Continuo

Estructura y características

Estructura:

Sistema electromagnético: incluye componentes como bobinas, núcleos, etc., que se utilizan para generar flujo magnético para impulsar la apertura y el cierre del sistema de contacto.

Sistema de contacto: incluye contacto principal y contacto auxiliar. El contacto principal se utiliza para transportar la corriente nominal del sistema de aire acondicionado, mientras que el contacto auxiliar se utiliza para realizar la transmisión y la retroalimentación de la señal de control.

Dispositivo de extinción de arco: se usa para extinguir el arco generado cuando el contacto se desconecta para proteger el contacto del daño.

Dispositivo de disipación de carcasa y calor: utilizado para proteger los componentes internos del entorno externo y proporcionar la función de disipación de calor necesaria.

Características:

Especialización: diseñado para sistemas de aire acondicionado para satisfacer las necesidades de los sistemas de aire acondicionado para el control eléctrico.

Confiabilidad: El sistema de contacto está hecho de materiales de alta calidad con buena conductividad eléctrica y resistencia a la abrasión para garantizar una operación estable a largo plazo.

Seguridad: equipado con un dispositivo de extinción de arco perfecto, evitando efectivamente el daño por arco a los contactos y al entorno circundante.

Compatibilidad: compatible con una amplia gama de sistemas de aire acondicionado y sistemas de control eléctrico, conveniente para la instalación y puesta en marcha.

Principio de trabajo

Cuando la bobina del contactor de CA de aire acondicionado 2p está energizado, el núcleo de hierro se vuelve magnético y atrae el sistema de contacto para cerrar, conectando así el sistema de aire acondicionado con la fuente de alimentación. Cuando la bobina se desenergiza, el núcleo de hierro pierde su magnetismo y el sistema de contacto se separará por la acción del resorte, lo que desconecta el sistema de aire acondicionado de la fuente de alimentación. De esta manera, el contactor puede realizar el control remoto del sistema de aire acondicionado.
