Circuito de fuga de corriente ajustable ELCB

El disyuntor de fuga de corriente ajustable ELCB es un dispositivo que puede detectar fugas en el circuito y cortar automáticamente la fuente de alimentación. Se utiliza principalmente para proteger la seguridad personal y evitar incendios eléctricos. Cuando la corriente de fuga en el circuito alcanza o excede el valor preestablecido, el ELCB puede cortar rápidamente la fuente de alimentación, evitando así los accidentes de descarga eléctrica y los incendios eléctricos. Al mismo tiempo, también tiene funciones de protección contra la sobrecarga y cortocircuito.

Modelo:PG

Enviar Consulta

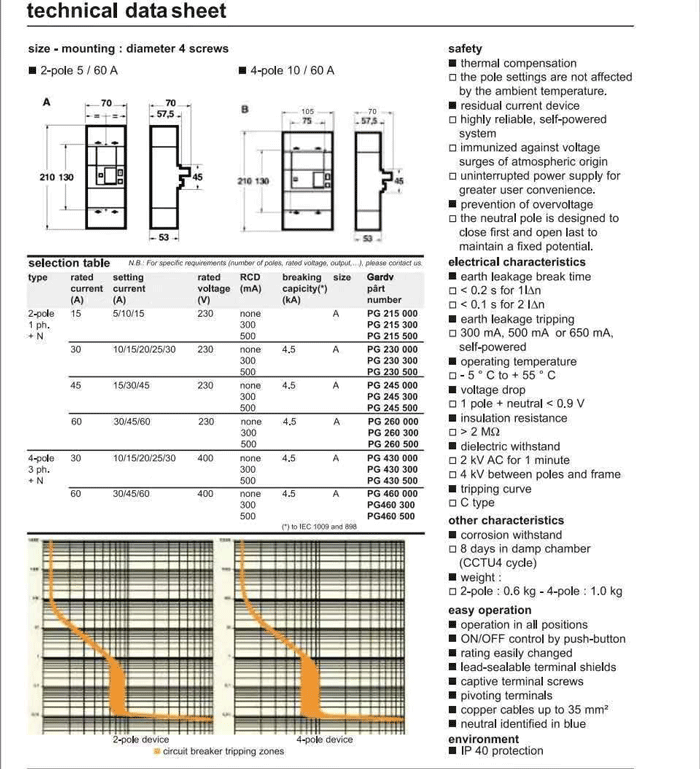

Descripción del Producto

Modelo	Tipo electromagnético, tipo electrónico
Conformando con el estándar	IEC 61009-1 IEC 60947-1
Características actuales residuales	C.A.
Poste no	2p/4p
Corriente nominal (a)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (ajustable actual)
Voltaje nominal (v)	240/415V; 230/400V
Corriente operativa residual nominal	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Cortocircuito residual condicional nominal actual	3ka, 6ka, 8ka
Resistencia electromacánica	Más de 4000 ciclos

Principio de operación

La operación del interruptor de circuito de fuga de corriente ajustable ELCB se basa en el principio del saldo de las corrientes. En condiciones normales, las corrientes en el fuego (l) y cero (n) cables de un circuito eléctrico son iguales. Cuando se produce una fuga, parte de la corriente en el cable de fuego fluye a través del cuerpo humano o el cuerpo de conexión a tierra a la tierra, lo que resulta en un desequilibrio de corriente en el cable de fuego y el cable cero. El ELCB detecta este desequilibrio de corriente para reconocer la fuga y corta automáticamente la fuente de alimentación.

Características y ventajas

Alta seguridad: ELCB puede cortar rápidamente la fuente de alimentación, evitando efectivamente los accidentes de descarga eléctrica y los incendios eléctricos.

Alta sensibilidad: capaz de detectar una pequeña corriente de fuga para garantizar el funcionamiento seguro del sistema eléctrico.

Buena confiabilidad: se fabrica con tecnología electrónica avanzada y materiales, y tiene buena estabilidad y durabilidad.

Amplia gama de uso: aplicable a una variedad de sistemas eléctricos de CA, incluidos locales domésticos, industriales y comerciales, etc.

Aplicación y selección

Aplicación: El tipo de CA ELCB se usa ampliamente en una variedad de lugares que requieren protección contra la seguridad eléctrica, como hogares familiares, edificios comerciales, plantas industriales, etc.

Selección: al seleccionar el tipo, es necesario considerar el voltaje nominal, la corriente nominal, la corriente de acción de fuga y otros parámetros del sistema eléctrico para garantizar la aplicabilidad y la seguridad de ELCB. Al mismo tiempo, también es necesario considerar la marca, la calidad, el precio y otros factores de ELCB.

Precauciones y mantenimiento

Precauciones: al instalar y usar el tipo de CA ELCB, debe seguir los códigos y estándares de seguridad eléctrica relevantes. Al mismo tiempo, debe verificar regularmente el estado de trabajo de ELCB para garantizar su funcionamiento normal.

Mantenimiento: el ELCB debe limpiarse e inspeccionarse regularmente para evitar daños causados por el polvo y la humedad. Al mismo tiempo, el cableado y las conexiones del ELCB deben verificarse regularmente en busca de flojedad o daño para garantizar la confiabilidad de sus conexiones eléctricas.
