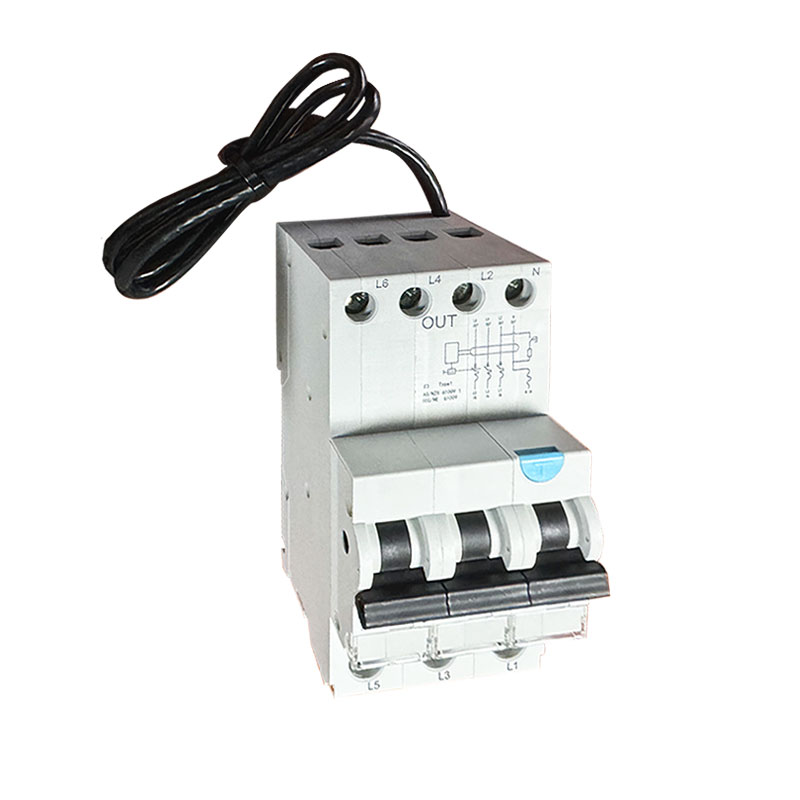

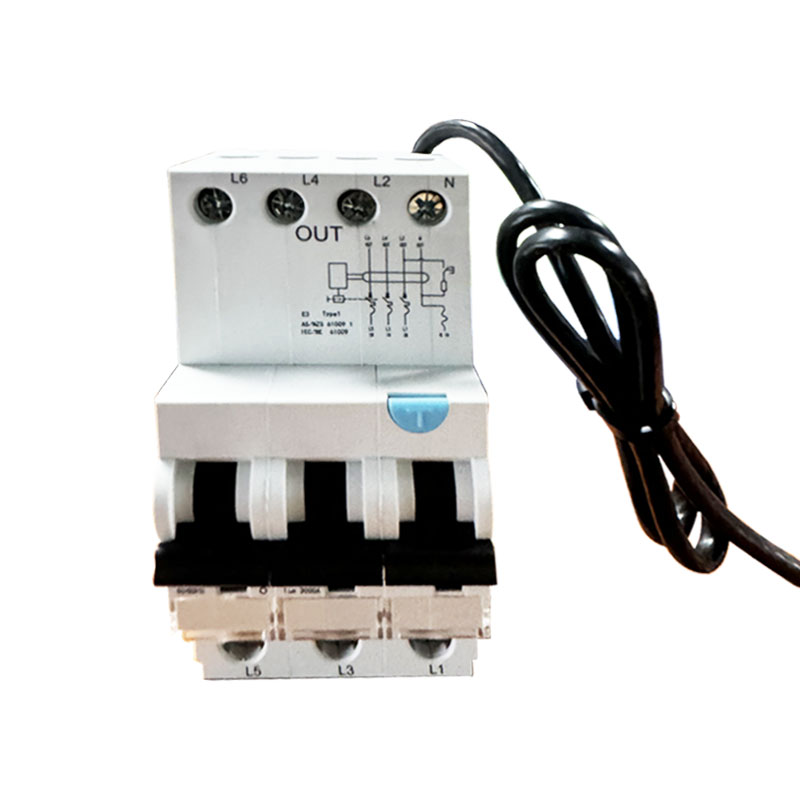

Disyuntor de fuga 6ka 3p+N tipo a (AC) RCBO con cable

SONTUOEC es uno de los proveedores/fabricantes chinos que se especializa en la producción de diversos pequeños electrodomésticos. El disyuntor de fuga 6ka 3P+N tipo RCBO (CA) con cable se utiliza principalmente en CA 50 Hz (60 Hz), voltaje nominal 110/220 V, 120/240 V, corriente nominal 6 A a 40 A, sistema de distribución de terminales de bajo voltaje. RCBO STRO3-40L es igual a la función MCB+RCD; Se utiliza para protección contra descargas eléctricas y protección contra contactos indirectos humanos, protección de equipos eléctricos cuando el cuerpo humano toca electricidad o la corriente de fuga de la red eléctrica excede el valor estipulado y protección contra sobrecargas y cortocircuitos.

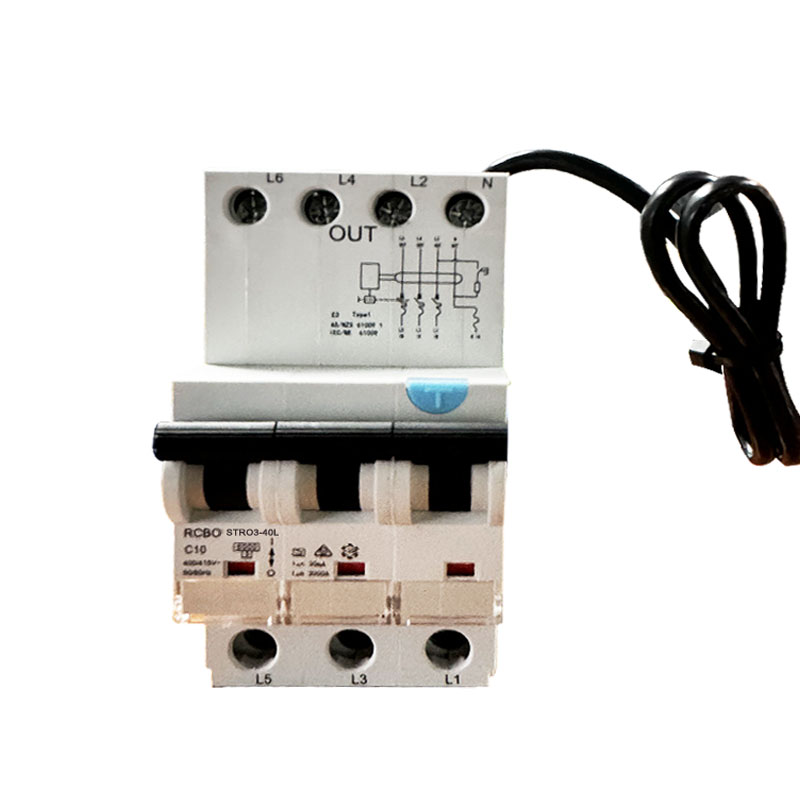

Modelo:STRO3-40L

Enviar Consulta

Descripción del Producto

Datos técnicos:

Sandard

CEI/EN61009-1

Características eléctricas

Tipo (onda forma de la fuga a tierra detectada)

electromagnético tipo

Corriente nominal en

A, CA

polacos

(1P+N)

Tensión nominal

110/220,120V

Corriente nominal:

6,10,16,20,25,32,40A

Sensibilidad nominal I△n

0,01,0,03,0,1

Tensión de aislamiento Ui

500

Producción residual nominal y

500

capacidad de ruptura I△m

Corriente de cortocircuito I△c

6000

Fusible SCPD

6000, 10000A

Mapa de bitsMapa de bitsMapa de bitsMapa de bits

Frecuencia nominal

50/60

Grado de contaminación

Características mecánicas

electrico vida

4000

Vida mecánica

4000

Grado de protección

IP20

Temperatura ambiente

ºC

-5~+40(Aplicación especial, consulte corrección de compensación de temperatura)

(con promedio diario ≤35ºC)

Temperatura de almacenamiento

ºC

-25~+70

Instalación

terminales tipo de conexión

Cable/tipo U barra colectora/barra colectora tipo pasador

Tamaño del terminal superior/inferior para cable

milímetros²

AWG

18-5

Tamaño del terminal superior/inferior para barra colectora

milímetros²

AWG

18-5

Par de apriete

N^*m

En libras

Montaje

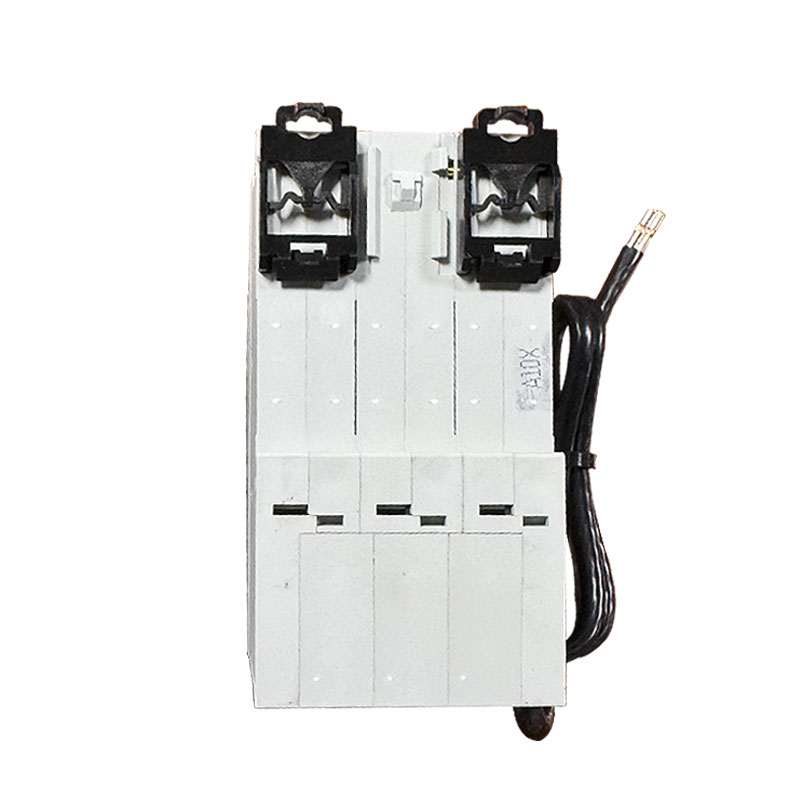

encendido Carril DIN EN 60715(35mm)mediante dispositivo de clip rápido

Conexión

De arriba y abajo

Principales características y funciones

Protección de corriente residual: cuando la corriente residual (es decir, corriente de fuga) en el circuito alcanza un valor preestablecido, el RCBO puede actuar rápidamente para cortar el circuito, evitando así accidentes por electrocución e incendios eléctricos.

Protección contra sobrecarga: Cuando la corriente en el circuito excede la corriente nominal del RCBO, este puede cortar el circuito dentro de un período de tiempo específico, evitando así daños al circuito o accidentes de incendio causados por sobrecarga.

Protección contra cortocircuitos: cuando ocurre un cortocircuito en el circuito, RCBO puede actuar rápidamente para cortar la corriente de cortocircuito y proteger la seguridad del circuito y el equipo.

Características de liberación de tipo B: Como se mencionó anteriormente, los RCBO de tipo B son particularmente adecuados para cargas que no son sensibles a sobrecargas instantáneas, pero sí a sobrecargas prolongadas.

Escenarios de aplicación

El disyuntor de fuga 6ka 3p+N tipo RCBO (CA) con cable se usa ampliamente en lugares donde se requieren una variedad de funciones de protección de circuitos, especialmente aquellos circuitos que usan cargas con requisitos especiales para características de sobrecarga. Ejemplo:

Edificios residenciales y comerciales: se utilizan para proteger circuitos de iluminación, circuitos de enchufes, etc. para garantizar la seguridad personal y de los equipos.

Lugares industriales: para proteger diversos equipos industriales, como calentadores de resistencia, lámparas incandescentes, etc., para evitar daños en los equipos o accidentes por incendio provocados por sobrecargas o fugas.

Agricultura y horticultura: se utiliza para proteger equipos agrícolas como invernaderos, sistemas de riego, etc., para garantizar el funcionamiento normal de los equipos y la seguridad del personal.

Precauciones y mantenimiento

Selección correcta de corriente nominal: al seleccionar el disyuntor de fuga 6ka 3p+N tipo RCBO (CA) con cable, se debe seleccionar el valor de corriente nominal apropiado en función de la corriente nominal y las características de la carga.

Inspección y mantenimiento periódicos: inspeccione y mantenga periódicamente el RCBO para garantizar que funcione de manera confiable, esté cableado de forma segura y no presente daños ni corrosión.

Evite un funcionamiento incorrecto: Al instalar y utilizar, se debe tener cuidado de evitar instalar el RCBO en un entorno susceptible a interferencias para evitar su funcionamiento incorrecto.

Manejo oportuno de fallas: cuando el RCBO falla o funciona, se debe identificar la causa y solucionar el problema a tiempo para garantizar el funcionamiento seguro del circuito.
