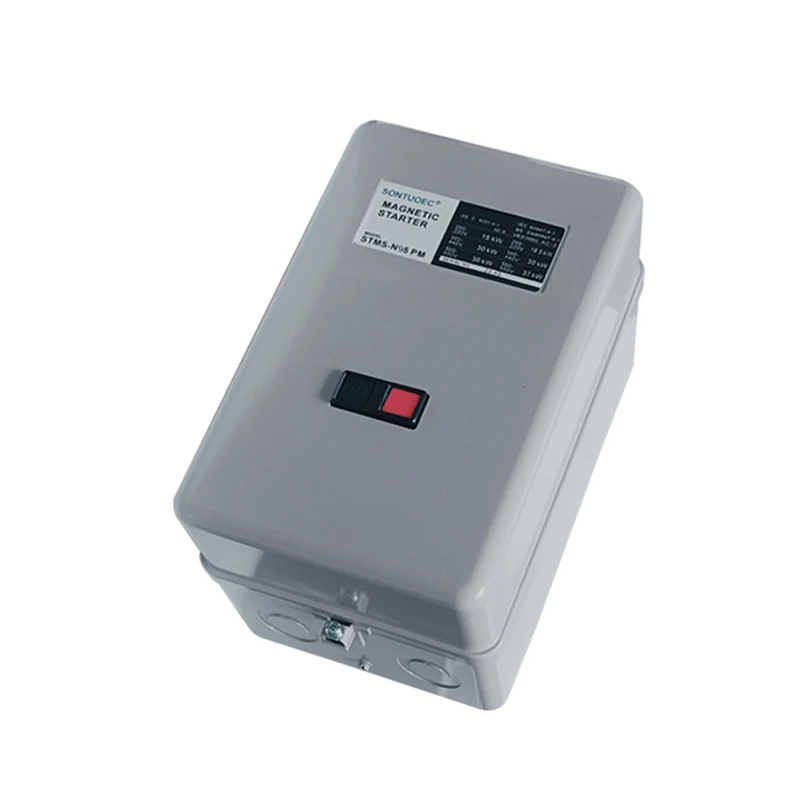

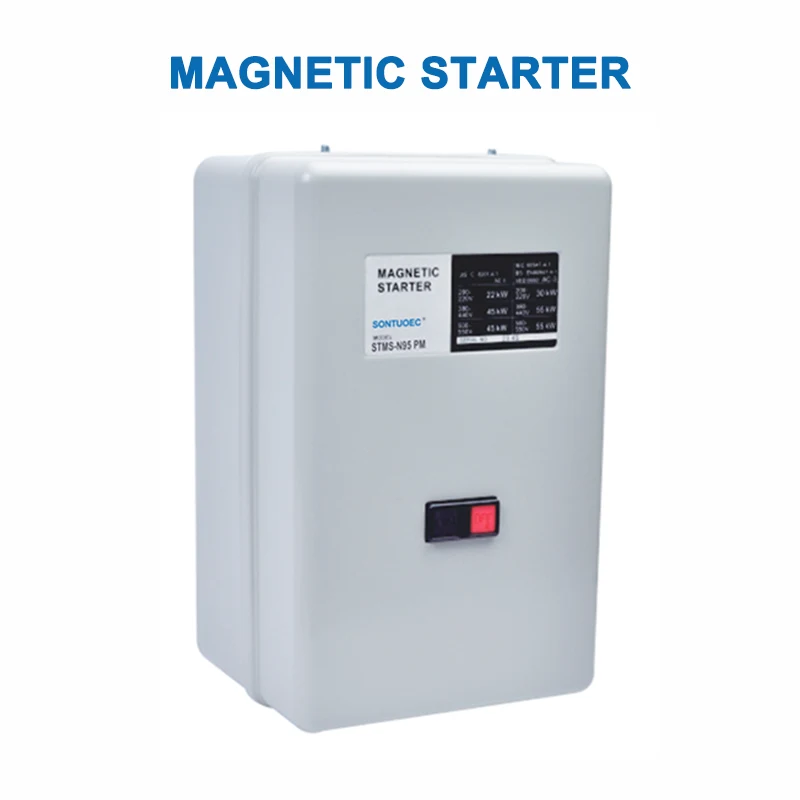

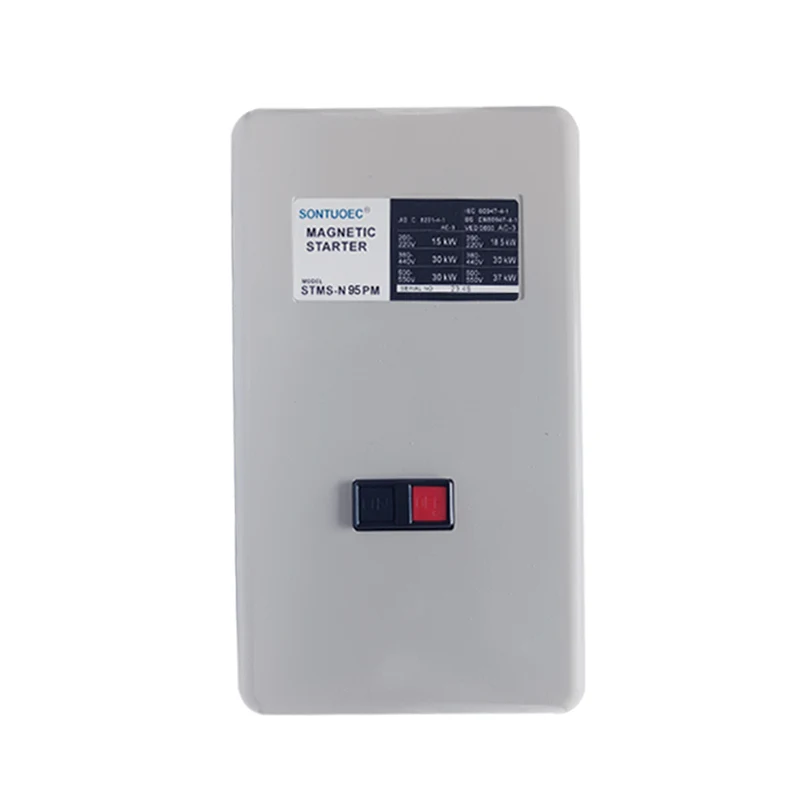

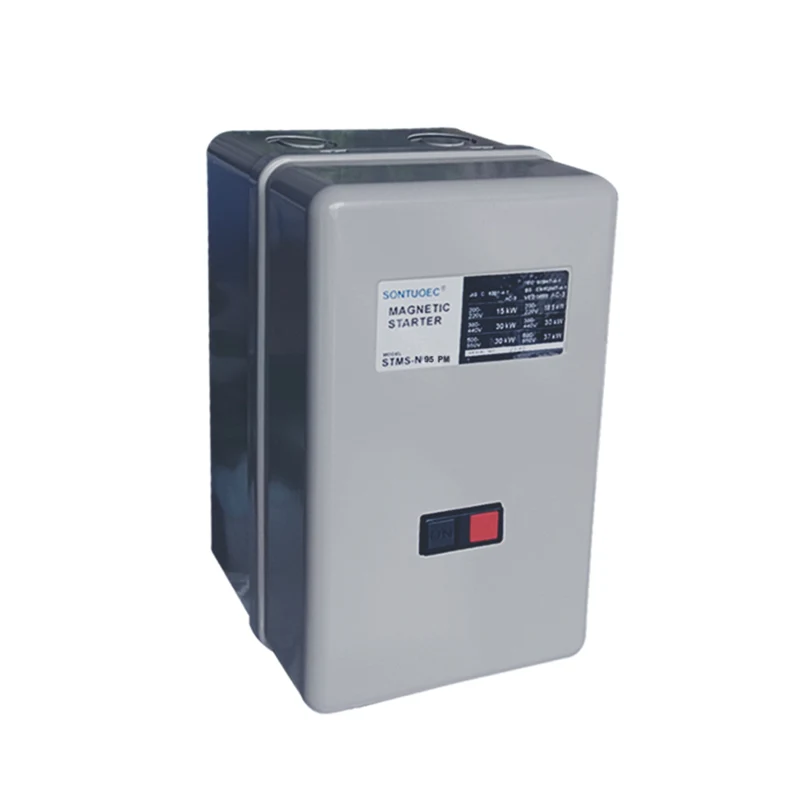

El arrancador del motor 3 fase abre y cierra los contactos de alimentación conectados en paralelo con el motor a través de un contactor magnético para realizar el arranque del motor y el control de parada. Al mismo tiempo, también tiene una función de protección de sobrecarga, que puede cortar automáticamente el circuito cuando el motor se sobrecarga para proteger el motor del daño.
Parámetros técnicos principales:

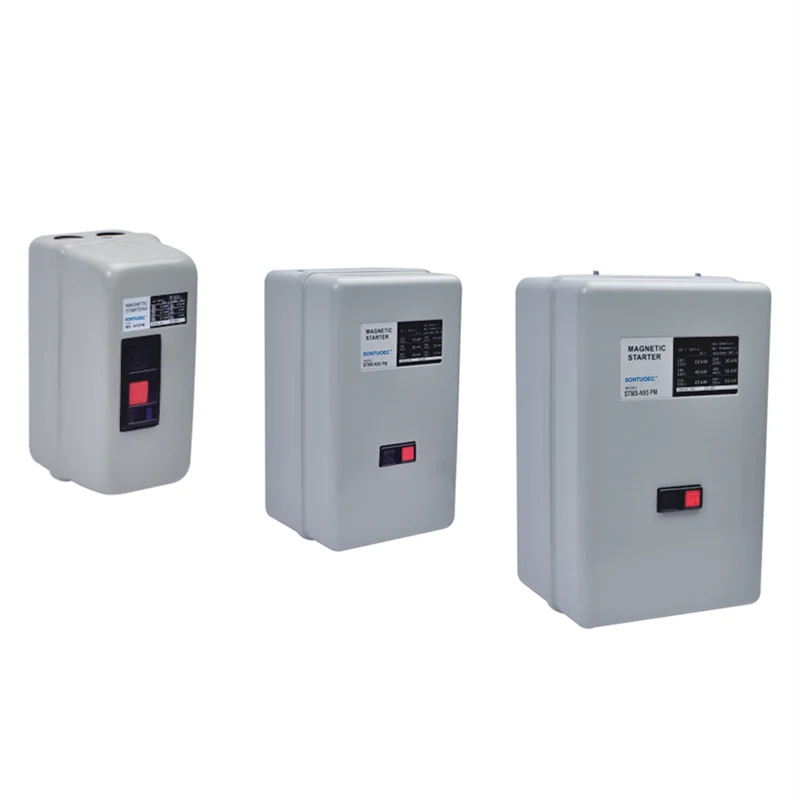

Tipo | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW/HP (AC-3) Potencia retenida (AC-3) IEC60947-4 |
220V | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380V | 2.7/3.5 4/5.5 | 5.5/7.5 | 7.5/10 | 7.5/10 | 15/11 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Corriente reticada (AC-3) GB14048.4 |
220V | 13/11 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Corriente de calentamiento de retirada (a) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Volage Insutaled Reted (V) 660 660 | |||||||||||
Contacto auxicary AC-15 |
Contacto | estándar | No | 1NO+1NC | 2NO+2NC | ||||||
Corriente reticada (a) | 220V | 1.6 | |||||||||
380V | 0.95 | ||||||||||
Calificación de recinto | LP30 | ||||||||||
Vida maquánica | 1000 | 500 |
Tipo | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Principio de operación

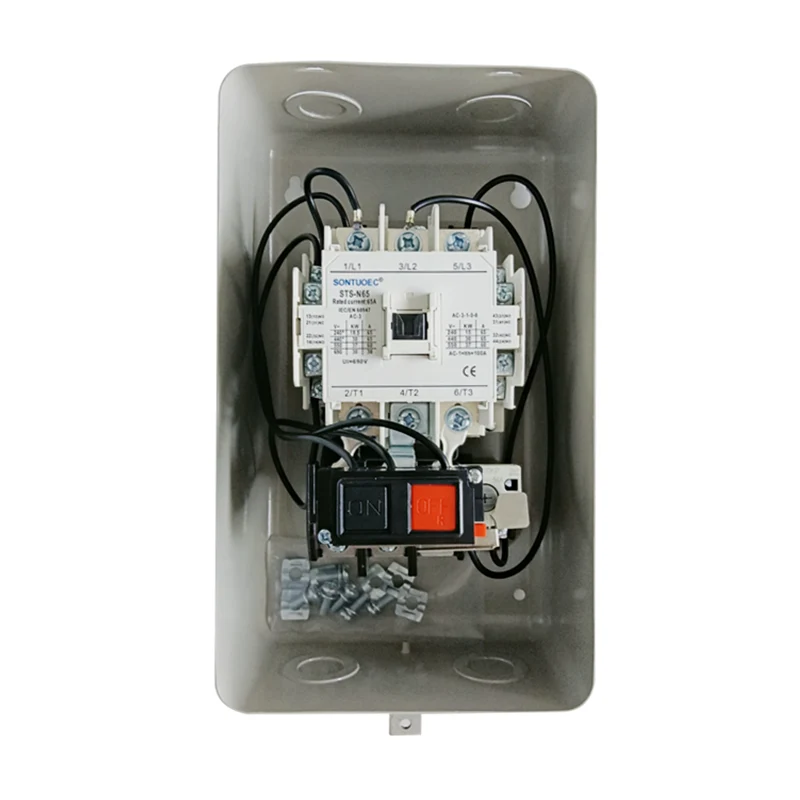

El principio de funcionamiento del arranque del motor magnético trifásico se basa en el principio de inducción electromagnética. Cuando la bobina del contactor magnético está energizado, genera un campo magnético, que atrae la armadura para actuar y cerrar los contactos, encendiendo así la fuente de alimentación al motor. Cuando es necesario detener el motor, la fuente de alimentación de la bobina del contactor magnético se corta, el campo magnético desaparece, la armadura se restablece, los contactos están rotos y el motor deja de funcionar. Al mismo tiempo, el relé de sobrecarga monitoreará la corriente de ejecución del motor, cuando la corriente exceda el valor establecido, activará la protección de sobrecarga y cortará el circuito.

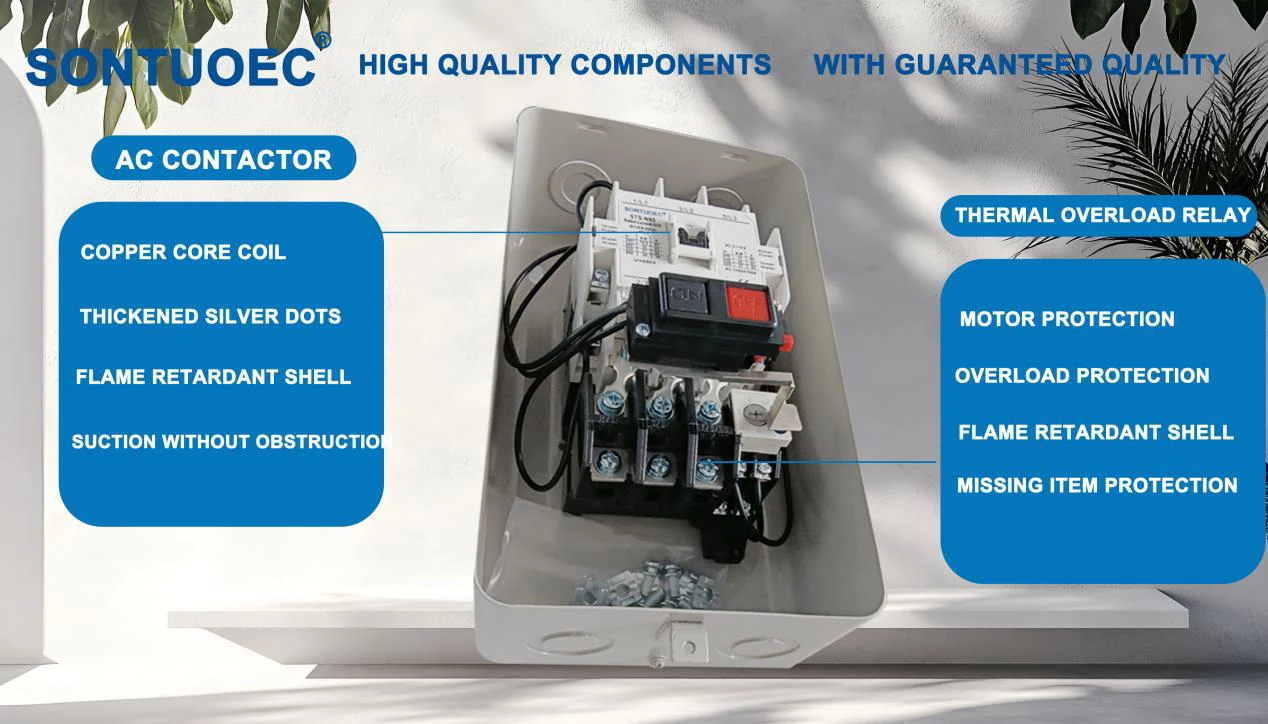

Función de protección de sobrecarga: el arrancador del motor magnético trifásico tiene un relé de sobrecarga incorporado, que puede cortar automáticamente el circuito cuando el motor está sobrecargado y proteger el motor del daño.

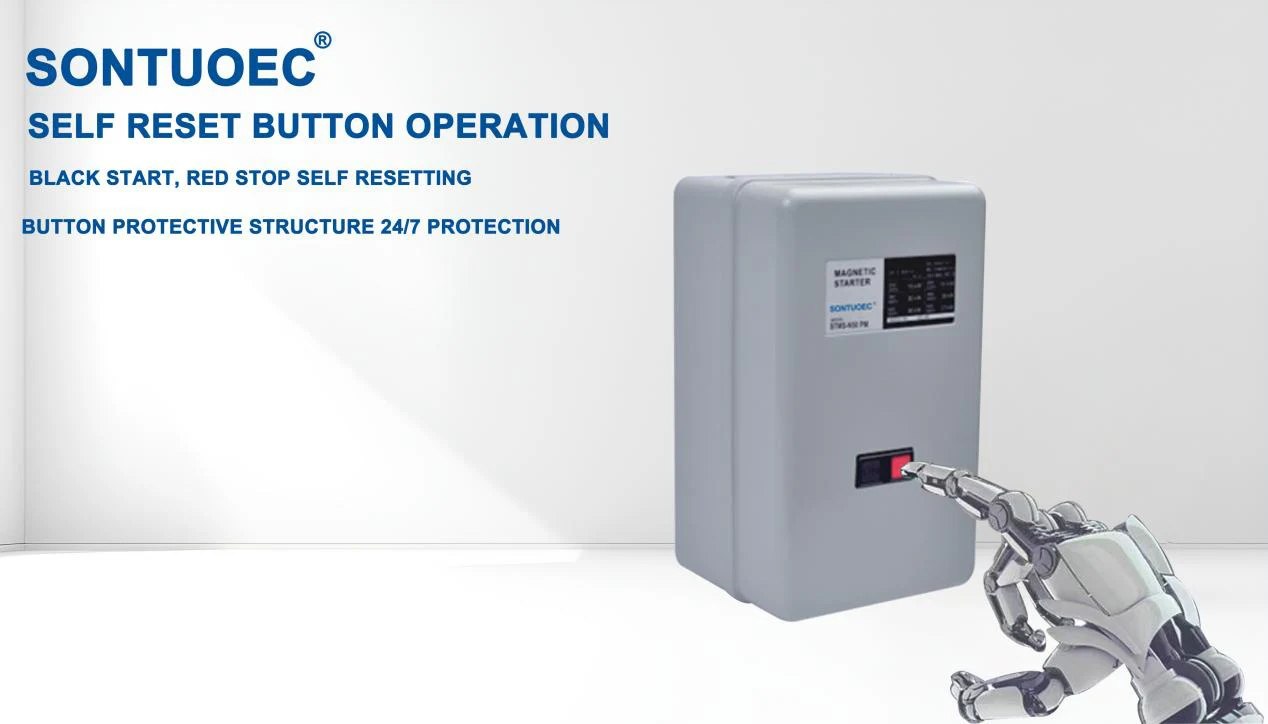

Control de arranque: el control de arranque del motor se realiza a través del contactor magnético, que tiene características de acción confiables y una larga vida útil.

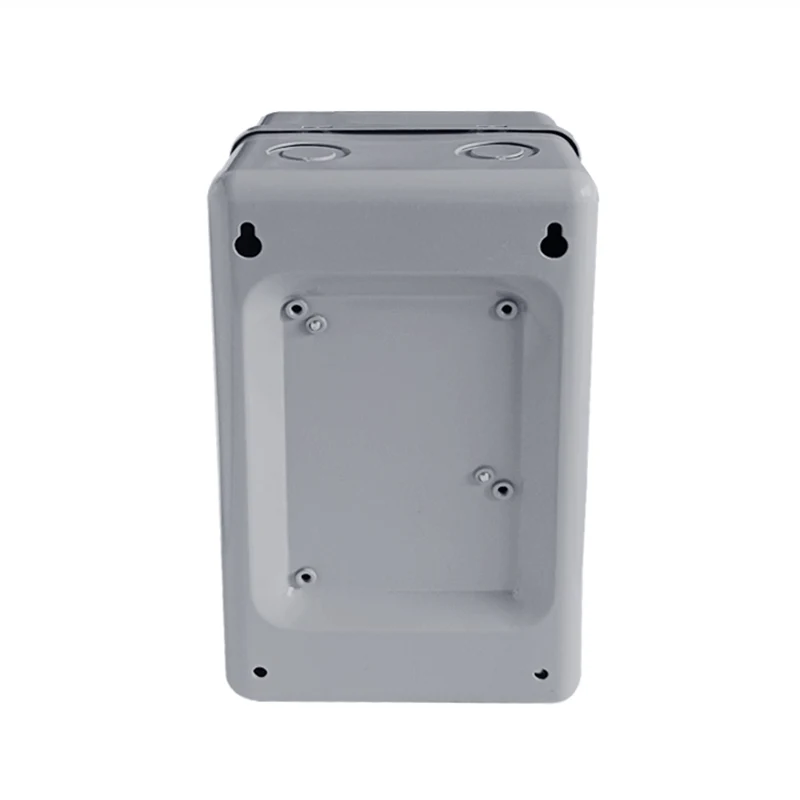

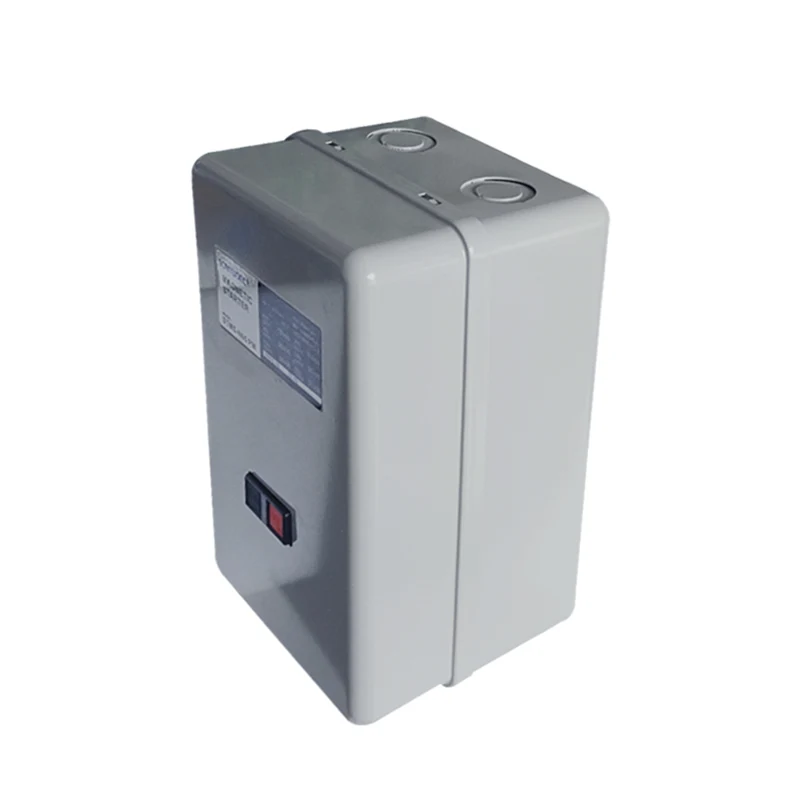

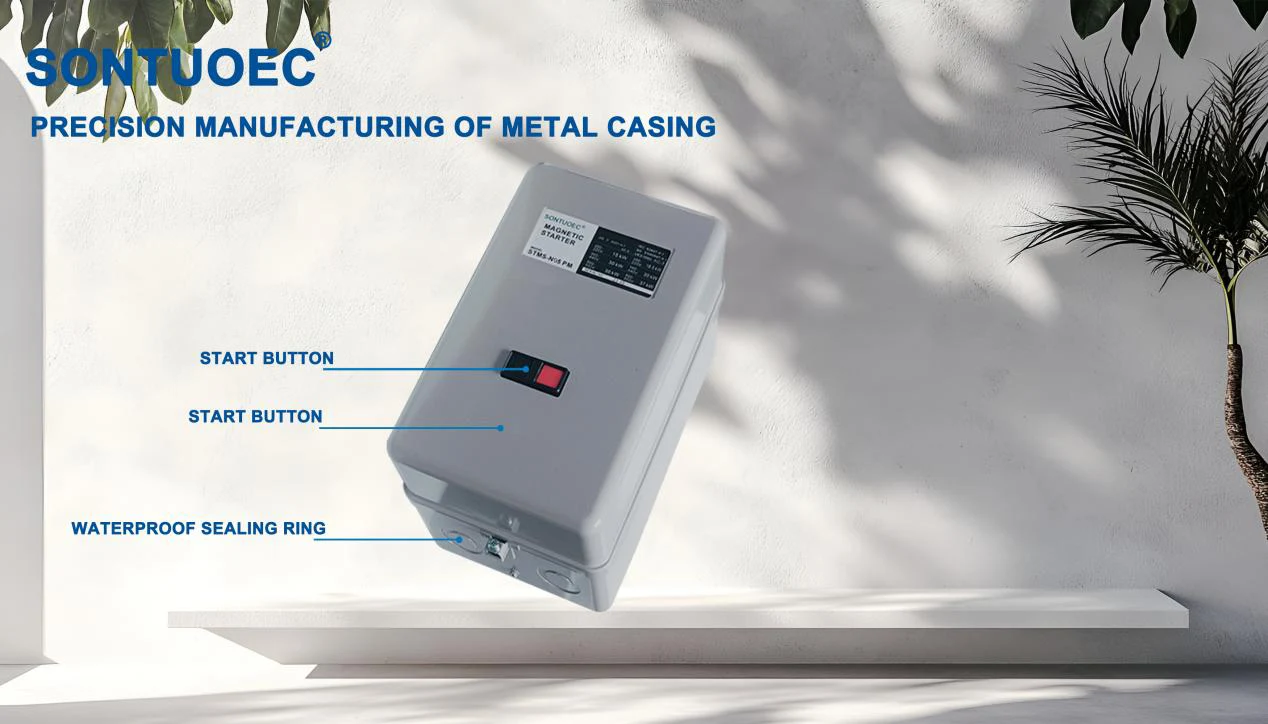

Estructura compacta: el arrancador del motor magnético trifásico adopta el diseño de la estructura compacta, ocupa poco espacio y es fácil de instalar y mantener.
Modos de control múltiples: de acuerdo con los diferentes requisitos de aplicación, el arrancador del motor magnético trifásico se puede usar en múltiples modos de control, como arranque directo, inicio de delta de estrella, inicio de autotransformer, etc.
Los arrancadores de motor magnético trifásico se utilizan ampliamente en sistemas de control de automatización industrial, sistemas de energía eléctrica, equipos de construcción y otras ocasiones en las que deben iniciarse y detenerse motores trifásicos. Especialmente en los circuitos de control motor que requieren arranque y detención frecuentes, la protección de los arrancadores del motor magnético trifásico es particularmente importante.
