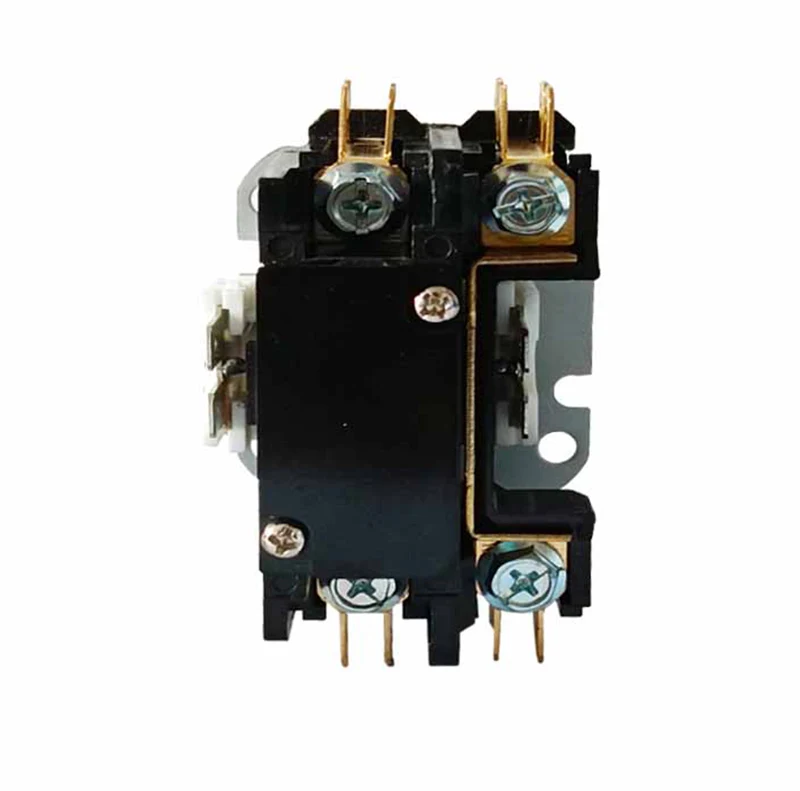

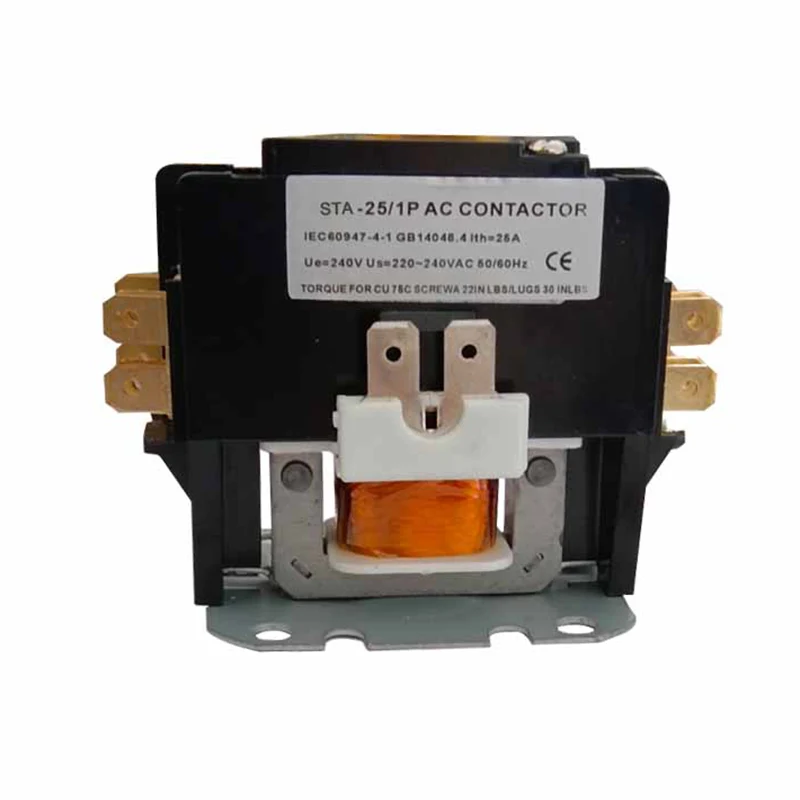

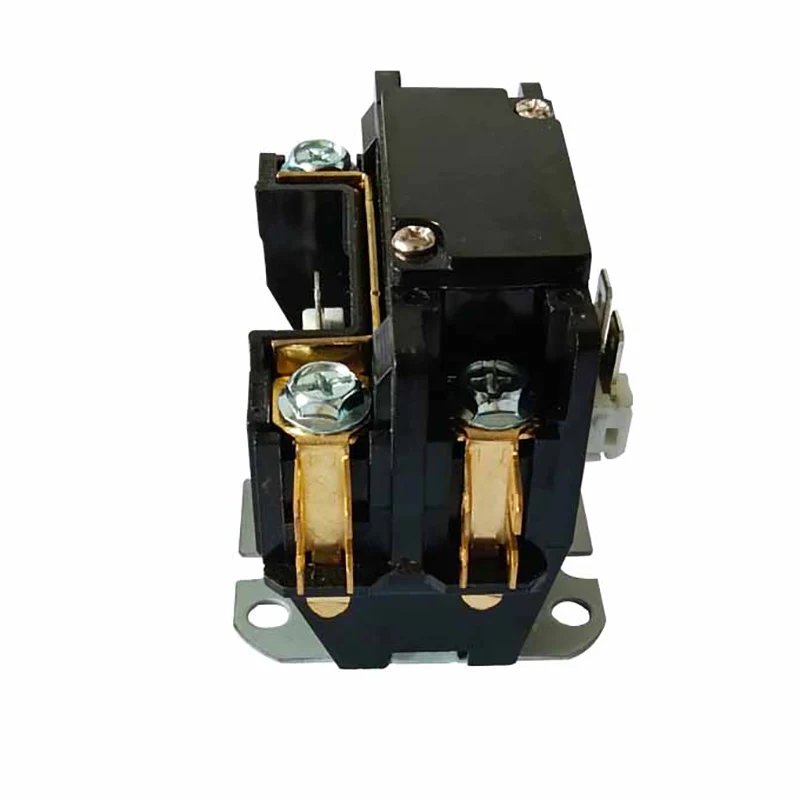

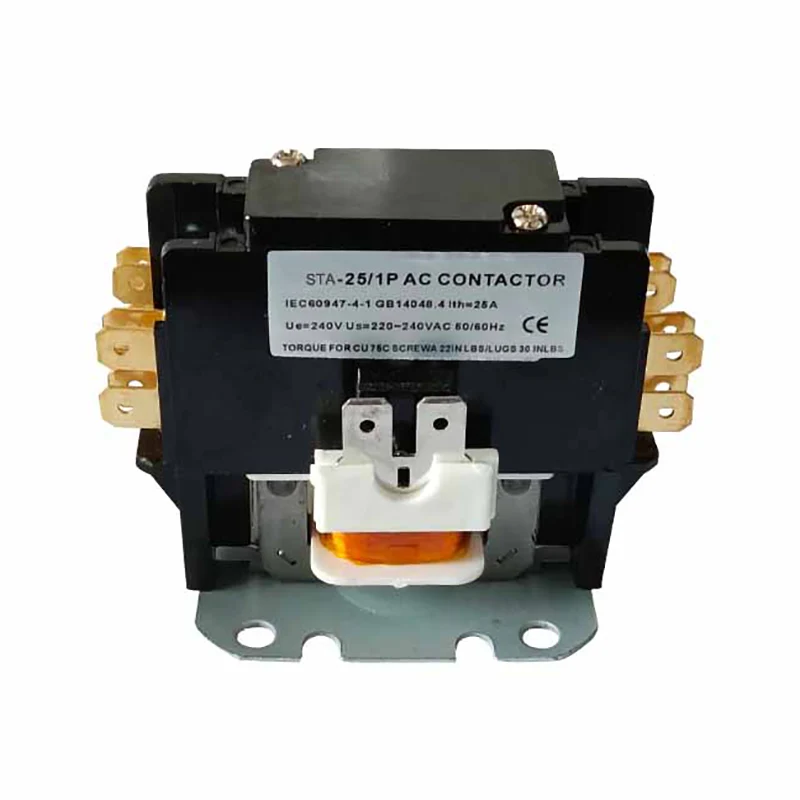

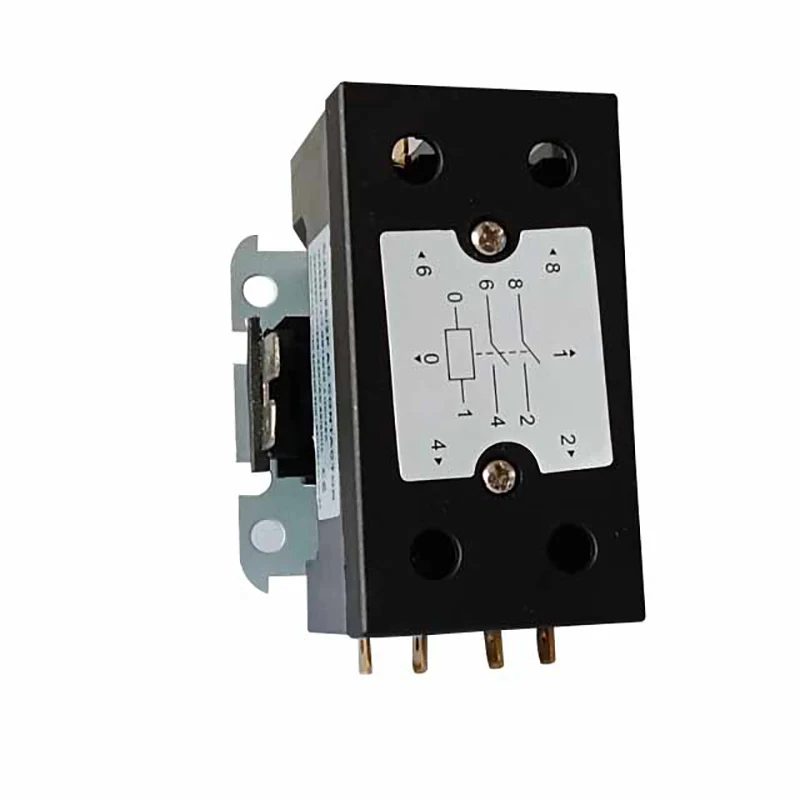

1.5p 25A Contactor de acondicionamiento de aire AC

Principio de operación

Cuando la bobina del contactor de acondicionamiento de aire acondicionado de aire de aire de 1.5p 25A está energizado, el núcleo de hierro se vuelve magnético y atrae el sistema de contacto para que se cierre, conectando así la carga eléctrica con la fuente de alimentación. Cuando la bobina se desenergiza, el núcleo de hierro pierde su magnetismo y el sistema de contacto está separado por un resorte, desconectando así la carga de la fuente de alimentación. De esta manera, el contactor permite el control remoto de la carga eléctrica.

Aplicación de contactor de propósito definido:

• La serie CJX9 (o STA) Aire Condition AC Contactor es principalmente aplicable a una línea de AC 50Hz o 60Hz, el voltaje de aislamiento nominal es de 240 V y la corriente de trabajo clasificada hasta 60 A, utilizada para cerrar o cambiar la línea

• Los contactores de aire acondicionado tienen un contactor de CA de propósito definitivo están diseñados para usar en refrigeración, aire acondicionado y sistemas de calefacción eléctrica.

• Las conexiones de alimentación se pueden hacer con terminales de tornillo con conectaciones rápidas o terminales de oraria con conectas rápidas

• cumplen con IEC60947-4-1

Estructura y características

Estructura:

Sistema electromagnético: incluyendo bobina, núcleo y otros componentes, utilizados para generar flujo magnético para impulsar la apertura y el cierre del sistema de contacto.

Sistema de contacto: incluido el contacto principal y el contacto auxiliar, el contacto principal se utiliza para transportar alta corriente, y el contacto auxiliar se utiliza para realizar la transmisión y la retroalimentación de la señal de control.

Dispositivo de extinción de arco: se usa para extinguir el arco generado cuando el contacto se desconecta para proteger el contacto del daño.

Shell: Se utiliza para proteger los componentes internos del entorno externo, al tiempo que proporciona disipación de calor.

Características:

Con un propósito bien definido y un diseño específico para sistemas de energía específicos y tipos de carga.

El sistema de contacto se fabrica a partir de materiales de alta calidad con buena conductividad eléctrica y resistencia al desgaste.

El sistema electromagnético tiene una fuerza de succión suficiente para contratar y liberar de manera confiable los contactos.

El dispositivo de extinción de ARC puede extinguir efectivamente el arco y proteger los contactos del daño.

El caparazón está razonablemente diseñado con suficiente resistencia y rendimiento de disipación de calor.
